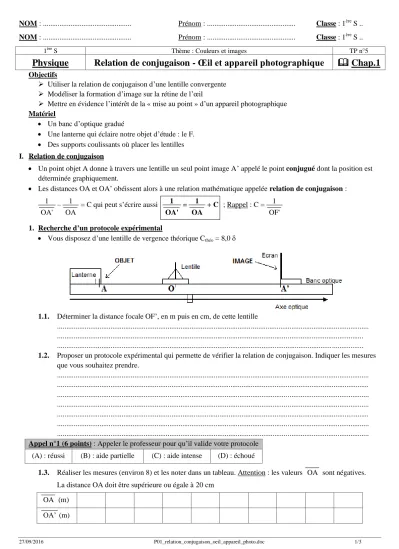

27/09/2016 P01_relation_conjugaison_oeil_appareil_photo.doc 1/3
NOM : ... Prénom : ... Classe : 1ère S ..
NOM : ... Prénom : ... Classe : 1ère S ..
1ère S Thème : Couleurs et images TP n°5
Physique Relation de conjugaison - Œil et appareil photographique Chap.1
Objectifs
Utiliser la relation de conjugaison d’une lentille convergente
Modéliser la formation d’image sur la rétine de l’œil
Mettre en évidence l’intérêt de la « mise au point » d’un appareil photographique Matériel
Un banc d’optique gradué
Une lanterne qui éclaire notre objet d’étude : le F.
Des supports coulissants où placer les lentilles I. Relation de conjugaison
Un point objet A donne à travers une lentille un seul point image A’ appelé le point conjugué dont la position est déterminée graphiquement.
Les distances OA et OA’ obéissent alors à une relation mathématique appelée relation de conjugaison : 1
OA' – 1
OA
= C qui peut s’écrire aussi 1 OA'
= 1 OA
+ C ; Rappel : C = 1 OF' 1. Recherche d’un protocole expérimental
Vous disposez d’une lentille de vergence théorique Cthéo = 8,0
1.1. Déterminer la distance focale OF’, en m puis en cm, de cette lentille
...
...
...
1.2. Proposer un protocole expérimental qui permette de vérifier la relation de conjugaison. Indiquer les mesures que vous souhaitez prendre.
...
...
...
...
...
...
...
Appel n°1 (6 points) : Appeler le professeur pour qu’il valide votre protocole (A) : réussi (B) : aide partielle (C) : aide intense (D) : échoué
1.3. Réaliser les mesures (environ 8) et les noter dans un tableau. Attention : les valeurs OA sont négatives.
La distance OA doit être supérieure ou égale à 20 cm OA (m)
OA’ (m)
27/09/2016 P01_relation_conjugaison_oeil_appareil_photo.doc 2/3
2. Modélisation
A l’aide de Regressi (notice jointe), créer les grandeurs notées OA et OA’ puis entrer les valeurs précédentes en mètres.
Créer les grandeurs calculées x = 1/ OA et y = 1/ OA’
2.1. Visualiser yen fonction de x et modéliser cette courbe. Quel est le modèle choisi ?
...
2.2. Noter l’équation ; arrondir les coefficients à l’entier le plus proche si cela vous paraît crédible.
...
...
3. Exploitation de la modélisation
3.1. A partir du modèle précédent et de la formule de conjugaison, déterminer la vergence expérimentale Cexp. ...
...
3.2. Calculer le pourcentage d’erreur relative : erreur relative (%) = Cthéo - Cexp
Cthéo
100 = ...
Conclure : ...
...
...
Appel n°2 (8 points) : Appeler le professeur pour qu’il valide votre modélisation et vos résultats
(A) : réussi (B) : aide partielle (C) : aide intense (D) : échoué
II. L’œil
1. Objet à l’infini
« L’œil a-t-il besoin d’accommoder lorsqu’un objet est à l’infini ? ». On répondra à cette question en modélisant l’œil avec la lentille de vergence +5 δ.
Définition du plan focal image : Le plan passant par F’ et perpendiculaire à l’axe optique est le plan focal image.
Pour répondre à la suite, regarder l’animation Lentille sphérique mince dans les conditions de Gauss (G.
Tulloue) avec un objet à l’infini.
1.1. Où se situe l’image si l’objet se situe à l’infini ?
...
...
1.2. L’image est-elle droite ou renversée ? ...
Qu’est-ce qui nous permet de « retourner » ces images afin de les voir à l’endroit ?
...
...
2. Œil qui accommode
Lorsque l’objet n’est plus à l’infini, son image ne se trouve plus dans le plan focal image du cristallin au repos.
Il faudrait alors faire varier la distance rétine/cristallin pour avoir une image nette mais c’est impossible ! Il faut donc trouver une autre solution !!
On rapproche l’objet de telle sorte à avoir 33 cm entre l’objet et la lentille sans bouger l’écran.
2.1. Que dire alors de l’image sur l’écran ?
...
2.2. Que faut-il faire (sans déplacer les éléments d’optique sur le banc !!) pour avoir une image nette sur l’écran ? Réaliser la manipulation.
...
...
...
Appel n°3 (3 points) : Appeler le professeur pour qu’il valide votre manipulation (A) : réussi (B) : aide partielle (C) : aide intense (D) : échoué
27/09/2016 P01_relation_conjugaison_oeil_appareil_photo.doc 3/3
III. L’appareil photographique
Un appareil photographique, contrairement à l’œil, dispose d’une lentille de distance focale fixée (l’objectif).
1. Manipulation
On simule un appareil photographique avec une lentille convergente de vergence +5 donc de distance focale f’ = 20 cm, et un écran (=capteur).
Dans un premier temps, on considère que l’objet à photographier est à l’infini. L’écran sera à l’extrémité du banc.
1.1. Faire la mise au point. Préciser l’élément à déplacer afin d’obtenir une image nette sur l’écran.
...
On désire maintenant photographier un objet se trouvant à 60 cm de l’objectif de l’appareil.
1.2. L’image est-elle nette sans mise au point ? ...
1.3. Pour former une image nette sur la pellicule (ou le capteur numérique), comment faut-il procéder ? ...
...
1.4. Noter vos valeurs de OA = ... et OA’ = ...
Appel n°4 (3 points) : Appeler le professeur pour qu’il valide votre manipulation et vos valeurs numériques
(A) : réussi (B) : aide partielle (C) : aide intense (D) : échoué
1.5. Faire un schéma sur papier millimétré de la situation. Echelle horizontalement : 1 cm pour 4 cm en réalité.
IV. Similitudes et différences
1) Citer les points communs entre l’œil et l’appareil photographique.
...
...
...
2) La mise au point s’effectue-t-elle de la même manière ? Expliquer.
...
...
...
3) Quand on observe un objet, l’œil en forme une nouvelle image tous les dixièmes de seconde environ. Est-ce le cas de l’appareil photographique ?
...
...
...
4) Quel avantage une durée d’exposition réglable donne-t-elle à l’appareil photographique ?
...
...
...
Coupe d’un appareil photographique
