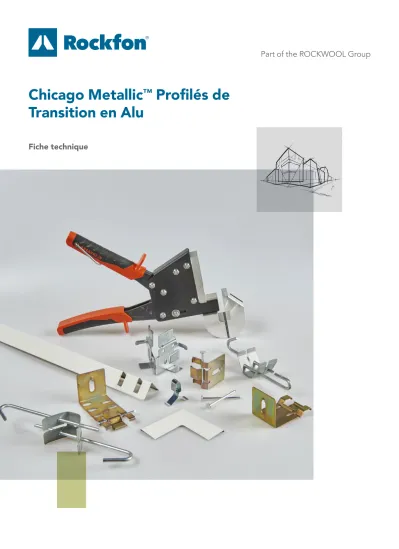

Chicago Metallic ™ Profilés de Transition en Alu
Fiche technique
Part of the ROCKWOOL Group
Description du produit
Chicago Metallic ™ Profilés de Transition en Alu
-Gamme de divers profilés de différentes formes et dimensions en aluminium
-Utilisés pour créer des transitions fluides entre plafonds modulaires et plafonds monolithiques
-Couleur assortie avec les ossatures Chicago Metallic™
Gamme
Groupe Pro-
duits Visuel du produit Description
gueur Lon-
(mm) Couleur
Pièces cartonpar ml par
carton Kg par carton
Cartons par pal-
ette
Kg par ettepal-
TP ALU L0 Profilé de transition L avec un
panneau plat / sans joint 3000 001 10 30 9 20 180
TP ALU L8 Profilé de transition L avec un
panneau encastré / sans joint 3000 001 20 60 18 20 360
TP ALU L15 Profilé de transition L pour un panneau Rockfon® avec bords
X ou M / sans joint 3000 001 10 30 11 40 425
TP ALU 15L Profilé de transition L avec un panneau plat / joint creux de
15 mm 3000 001 10 30 12 20 240
TP ALU 15C Profilé de transition C avec un plafond métallique / joint creux
de 15 mm 3000 001 10 30 14 20 280
TP ALU R6 Filet d’encadrement en largeur
de 6 mm 3000 901 25 75 10 20
TP ALU R12,5 Filet d’encadrement en largeur
de 12,5 mm 3000 901 25 75 11 50
TP ALU R25 Filet d’encadrement en largeur
de 25 mm 3000 901 20 60 11 20
TP ALU RW12,5 Cimaise en creux de 12,5 mm 3000 901 20 60 15 20 300
TP ALU E12,5 Equerre de profondeur de
12,5 mm 3000 901 25 75 9 20 202
TP ALU E25 Equerre de profondeur de 25
mm 3000 901 25 75 12 20
DCP Attache de transition pour
plaque de plâtre 100 5,1
TP ALU L0
18,5 21,5mm
38
-Profilé ALU transition L-shaped sans joint.
Ce profil est utilisé pour connecter un plafond en plâtre (ou
monolithique) avec des dalles de plafond modulaire.
Épaisseur du matériau: 1,5 mm
TP ALU L8
44,5
15mm
6,5
20
-Profilé Alu transition L-shaped sans joint.
Ce profilé assure la jonction entre plaque de plâtre et un plafond à bord semi apparent.
Le dessin du profil permet d’aligner à la même hauteur le plafond en plâtre avec un plafond modulaire dont la hauteur de feuillure est de 8 mm.
Épaisseur du matériau: 1,5 mm
TP ALU L15
-Le profilé est utilisé pour la transition d’un plafond en plaques de plâtre et d’un plafond constitué de panneaux Rockfon® aux bords X ou M.
La conception du profilé assure une finition parfaitement égale pour les panneaux à encastrer de 15 mm.
Épaisseur du matériau: 1,5 mm
Description du produit
Performances
Réaction au feu A2-s1,d0
Attache de transition pour plaque de plâtre = A1
Résistance à la corrosion Classe B + C
Environnement Totalement Recyclable TP ALU 15L
38
20 15 21mm
-Profilé Alu transition L-shaped avec joint creux de 15 mm.
Ce profil est utilisé pour connecter un plafond en plaques de plâtre (ou monolithique) avec des dalles de plafond modulaire.
Épaisseur du matériau: 1,5 mm
TP ALU 15C
38
20 15 21
-Profilé ALU Transition C-shaped avec joint creux de 15 mm.
Ce profilé est utilisé pour connecter des cloisons avec des plafonds métalliques.
La forme du profilé permet l’utilisation de clips anti soulèvements.
Épaisseur du matériau: 1,5 mm
TP ALU R6
13
6 21mm
-Filet d’encadrement en largeur = 6 mm.
Permet la création d’un joint creux à la jonction des cloisons ou des huisseries de porte, à la périphérie des plafonds, à la jonction de plaques de plâtre avec différents matériaux.
Épaisseur du matériau: 1,5 mm TP ALU R12,5
13
13 21mm
-Filet d’encadrement en largeur = 12,5 mm.
Permet la création d’un joint creux à la jonction des cloisons ou des huisseries de porte, à la périphérie des plafonds, à la jonction de plaques de plâtre avec différents matériaux.
Épaisseur du matériau: 1,5 mm
TP ALU R25
13
25 21mm
-Filet d’encadrement en largeur = 25 mm.
Permet la création d’un joint creux à la jonction des cloisons ou des huisseries de porte, à la périphérie des plafonds, à la jonction de plaques de plâtre avec différents matériaux.
Épaisseur du matériau: 1,5 mm
TP ALU RW12,5
12
21,5 21,5mm
12,8
-Cimaise en creux 12,5 mm.
Ce profilé peut-être utilisé verticalement ou horizontalement.
Ce profilé connecte 2 plaques de plâtre avec un aspect esthétique.
Épaisseur du matériau: 1,5 mm
TP ALU E12,5
15
21mm
-Equerre de profondeur de 12,5 mm. Permet une finition précise des bords de plaque de plâtre.
Épaisseur du matériau: 1,5 mm
TP ALU E25
27,5
21
-Equerre de profondeur de 25 mm.
Permet une finition précise des bords de plaque de plâtre.
Épaisseur du matériau: 1,5 mm
Comprendre les performances des ossatures Chicago Metallic™ et de ses accessoires
Réaction au feu
La réaction au feu est mesurée conformément à la norme EN 13501-1. Les ossatures en acier Chicago Metallic et ses accessoires ne sont pas combustibles.
Résistance au feu
Une sélection d’ossatures en acier Chicago Metallic a été testée en combinaison avec differents panneaux Rockfon et est classée conformement a la norme EN 13501-2 et/ou aux normes locales.
La perfomance de charge La performance de charge (charge max. en kg/m² applicable au système d’ossature sans dépasser la flèche admissible des composants individuels) est testée conformément à la norme EN 13964 standard. La valeur cumulée de la flèche du système (indiquée sur les fiches techniques) ne doit pas depasser la flèche max.
comme le recommande la classe 1 standard. La configuration d’un projet spécial utilisant des tailles de modulation non standards, comme mentionné dans les fiches techniques, doit être calculée par les services techniques Rockfon.
Résistance à la corrosion Les produits Chicago Metallic sont fabriqués à partir d’acier galvanisé à chaud suivant le processus de fabrication Sendzimir conformément au classe de corrosion EN 13964 (A, B, D). Les systèmes standards en classe B sont recouvert uniformément de 100g/m² de zinc des deux côtés.
Le renforcement de la résistance à la corrosion des systèmes et des accessoires de classe C et D ont respectivement une couche de 100g/m² et 275g/m² de zinc uniformément appliquée des deux cotés et sont protégés par une couche supplémentaire de peinture de 20 micron de chaque côté.
