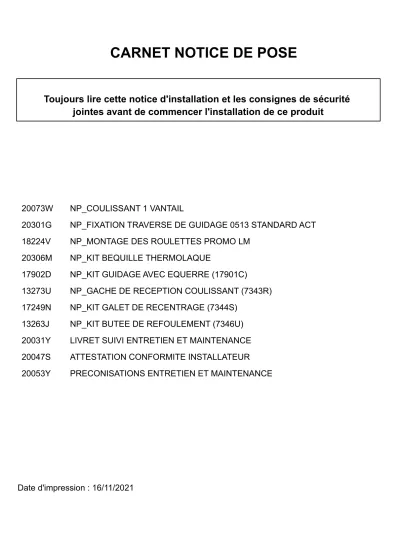

CARNET NOTICE DE POSE

(1)

CARNET NOTICE DE POSE

Toujours lire cette notice d'installation et les consignes de sécurité jointes avant de commencer l'installation de ce produit

Commande : 259563

82394119 COULISSANT AUZAY-TROPIC LC3550 HR1697 RAL7016G-LDD

20073W NP_COULISSANT 1 VANTAIL

20301G NP_FIXATION TRAVERSE DE GUIDAGE 0513 STANDARD ACT 18224V NP_MONTAGE DES ROULETTES PROMO LM

20306M NP_KIT BEQUILLE THERMOLAQUE

17902D NP_KIT GUIDAGE AVEC EQUERRE (17901C)

13273U NP_GACHE DE RECEPTION COULISSANT (7343R) 17249N NP_KIT GALET DE RECENTRAGE (7344S)

13263J NP_KIT BUTEE DE REFOULEMENT (7346U) 20031Y LIVRET SUIVI ENTRETIEN ET MAINTENANCE 20047S ATTESTATION CONFORMITE INSTALLATEUR

20053Y PRECONISATIONS ENTRETIEN ET MAINTENANCE

Date d'impression : 16/11/2021

(2)

20073W :

MPL-00079490/-

MET 18 02 01 04 maj 180201 1/1

Notice générale

COULISSANT 1 VANTAIL

MANUEL OU MOTORISE

Poteaux & Dormants Guidage

Béquilles

Réceptions

Caches vue

Butées Assemblages

traverses de guidage

&

motorisation

Galets & Rail Motorisation & Accessoires

Embouts

× ACTIVE / INTUITIVE EXCLUSIVE 2

A 20mm 20mm

B 10mm 20mm

C 60mm 65mm

Jeux nominaux de fabrication & montage : A = Recouvrement pilier / montant serrure B = Recouvrement pilier / montant côté guidage C = Distance axe du rail / pilier

Préconisation pour le montage :

Poteaux & Dormants Embouts Assemblages traverses de

guidage & motorisation Galets & Rail Béquilles

Guidage Réceptions

Caches vue Butées

Motorisations

& Accessoires

A B

C

NP_COULISSANT 1 VANTAIL

(3)

20301G : NP_FIXATION TRAVERSE DE GUIDAGE 0513 MODELE LM

MET 18 11 14 01 maj 200928 MPL-00086111/- 1/1

Insérer et glisser la traverse de guidage

sur les entretoises ETAPE 2 : Traverse Haute

Entretoises Vis VTTCB

4.2x25

ETAPE 1 :

a) Tracer l’axe des perçages à 47.5mm du haut de la traverse b) Pré-positionner et visser les entretoises sur la traverse

Côté montant :

a) Plier et insérer l’embout sur la traverse guidage b) Glisser l’ensemble pour venir en butée sur le montant

Côté refoulement :

Positionner et visser l’embout sur les traverses ETAPE 3 :

Embout plié

Côté montant Côté refoulement

Embouts

Vis M8x20

Rondelle M8

(4)



REF: 18224V : Montage des roulettes sur la traverse basse du coulissant

MET 19 01 16 01 maj 190116

1

2

3

(5)

20306M : NP_BEQUILLE THERMOLAQUEE (KIT_10893Q)

MET 18 07 31 02 maj 180731 MPL-00084396/- 1/1

ETAPE 1 :

Visser les plaques sur le

montant.

ETAPE 2 :

Glisser le carré dans la serrure.

Mettre les contre plaques et les joints.

ETAPE 3 :

Mettre les joints.

Visser les béquilles

sur le carré.

(6)

REF:17902D

MET 14 04 10 01 maj 171201

1 2

3 4

5 6

13

13 Ø 14 mm H x 2

2 x Ø 14 mm

A x 1

B x 1

C x 1

D x 4

E x 10

F x 2

G x 4

H x 6

B

H

C G

E

D E

40

X*

* X ≥ ^{45 mm}

1mm 1mm

47,5

Axe des clés pour montage

traverse de guidage

(7)

R f: 13273U

MET 05 04 14 04 maj 140409

Avec serrure :

Sans serrure :

1 2

3 4

A x 1

B x 1

x 2 F

x 2 D x 2

C x 2

E

14 mm

13

67 mm B

A

C A

B

14 mm

E A E

B

D F

(8)

R f: 17249N

MET 13 03 07 01 maj 170707

1

2

3

M5 x 30 M5 x 12

A

x 1

B

x 1

C x 1

A

B

C

(9)

R f: 13263J

MET 05 04 14 05 maj 120509

2 3

4 1

A

x1

x2

C D

x2 x2

B

14 mm

13

10 mm mini

B

C D

A

14 mm

A 500 mm mini

(10)

20031Y : LIVRET ENTRETIEN & MAINTENANCE

MET 18 02 20 03 maj 180220 MPL-00079790/- 1/2

Nom du technicien : Société :

Date intervention : / / __

Description de l’intervention :

Signature technicien:

Signature Client :

Nom du technicien : Société :

Date intervention : / / __

Description de l’intervention :

Signature technicien:

Signature

Client :

(11)

2/2

Nom du technicien : Société :

Date intervention : / / __

Description de l’intervention :

Signature technicien:

Signature Client :

Nom du technicien : Société :

Date intervention : / / __

Description de l’intervention :

Signature technicien:

Signature Client : 20031Y : LIVRET ENTRETIEN & MAINTENANCE

MET 18 02 20 03 maj 180220 MPL-00079790/-

(12)

20047S : ATTESTATION CONFORMITE INSTALLATEUR

MET 18 02 19 01 maj 180219 MPL-00079791/- 1/1

Je soussigné, (installateur)…

Nom (& société) :

Adresse installateur :

…certifie avoir installé le portail MAINE CLOTURES pour le compte de, à l’adresse…

Nom du client :

Adresse du client :

…un produit comportant le marquage CE…

Marque / modèle du portail :

Manuel

Motorisé , marque/modèle : _________________________

…en ayant respecté les consignes du fabricant et les normes en vigueur sans avoir apporté de modification sur ce produit..

Date : Signature et cachet entreprise :

(13)

20053Y : PRECONISATION ENTRETIEN & MAINTENANCE

MET 18 02 20 01 maj 180220 MPL-00079792/- 1/1

ELEMENT VERIFICATION FREQUENCE

Vantail Vérifier laquage et nettoyage • Environnement MARITIME : minimum 4 fois par an

• Environnement INDUSTRIEL ou URBAIN : minimum 3 fois par an

• Environnement RURAL : minimum 2 fois par an Vantail Vérifier alignement / aplomb

Tous les 6 mois

Visserie Serrage

Sabots

réception Serrage

Fixations au sol Nettoyage, état & serrage Moteur Serrage des fixations

Cellules Contrôle aspect et fonctionnement

Systématique Feu clignotant Contrôle aspect et fonctionnement

Moteur Contrôle aspect et fonctionnement L’utilisateur devant faire la preuve de l’entretien.

La garantie n’est pas acquise en cas d’une utilisation du produit non conforme aux préconisations indiquées sur la notice de pose et d’utilisation, en cas de négligence ou défaut d’entretien.

Les interventions au titre de la garantie ne sauraient avoir pour effet de prolonger la durée de celle-ci.

•Le nettoyage doit être effectué à l'aide d'un chiffon doux, non-abrasif, à l'eau claire, ou en utilisant un détergent neutre concentré à moins de 5% (à

l'exclusion de tout détergent alcalin, acide ou abrasif.)

•Le nettoyage des parties non lavées naturellement par les eaux de pluie doit s'effectuer plus fréquemment, et être tout particulièrement soigné dans les zones d'accumulation de salissures.

•L’application d’un produit d’entretien pour aluminium laqué extérieur protègera et redonnera de l’éclat à votre produit.

NETTOYAGE

•Vérifier le serrage des fixations des équerres sur les piliers, doigts de guidage, gâche de réception et butée au refoulement.

•Lubrifier la serrure et les éléments en mouvement de la poignée

•Vérifier que rien ne fait obstacle au mouvement du portail (propreté du seuil, rail de guidage haut, zone de dégagement etc…). Pour se faire :

•Débrayer le moteur (se reporter à la notice du moteur).

•Manœuvrer votre portail à la main afin de vérifier qu’il bouge librement.

MECANIQUE

•Toujours débrancher le moteur pour toute intervention de réglage

•Ne jamais brancher le moteur sur un groupe électrogène (risque de dégradation de la carte électronique)

•Suivez les préconisations fabricant du moteur (Fixations, intérieur coffret, nettoyage photocellules etc…)

MOTORISATION
