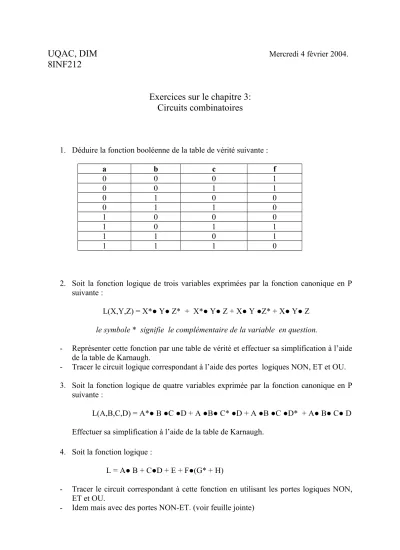

UQAC, DIM
Mercredi 4 février 2004.8INF212
Exercices sur le chapitre 3:
Circuits combinatoires
1. Déduire la fonction booléenne de la table de vérité suivante :
a b c f
0 0 0 1
0 0 1 1
0 1 0 0
0 1 1 0
1 0 0 0
1 0 1 1
1 1 0 1
1 1 1 0
2. Soit la fonction logique de trois variables exprimées par la fonction canonique en P suivante :
L(X,Y,Z) = X*● Y● Z* + X*● Y● Z + X● Y ●Z* + X● Y● Z le symbole * signifie le complémentaire de la variable en question.
- Représenter cette fonction par une table de vérité et effectuer sa simplification à l’aide de la table de Karnaugh.
- Tracer le circuit logique correspondant à l’aide des portes logiques NON, ET et OU.
3. Soit la fonction logique de quatre variables exprimée par la fonction canonique en P suivante :
L(A,B,C,D) = A*● B ●C ●D + A ●B● C* ●D + A ●B ●C ●D* + A● B● C● D Effectuer sa simplification à l’aide de la table de Karnaugh.
4. Soit la fonction logique :
L = A● B + C●D + E + F●(G* + H)
- Tracer le circuit correspondant à cette fonction en utilisant les portes logiques NON, ET et OU.
- Idem mais avec des portes NON-ET. (voir feuille jointe)
5. Exprimer par une table de vérité le circuit qui détermine la fonction f(x) = 2x + 1 où est un nombre entier de deux bits. Effectuer, ensuite, la simplification de chacune des sorties à l’aide de la table de Karnaugh et représenter le circuit logique correspondant simplifié à l’aide des portes logiques NON, ET et OU.
6. Représenter la table de vérité effectuant le complément à deux d’un nombre binaire de quatre bits. Ensuite, à l’aide de la table de Karnaugh, déterminer les équations simplifiées et tracer le circuit logique correspondant.
