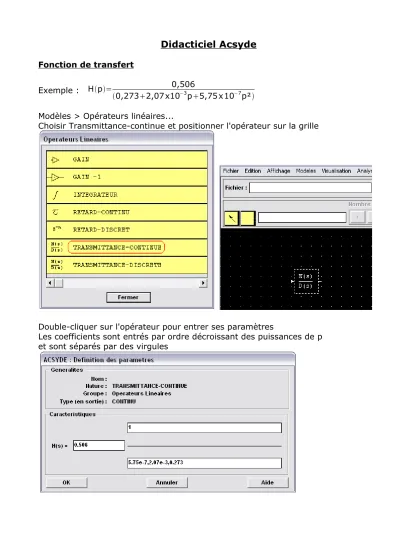

Didacticiel Acsyde
Fonction de transfert
Exemple : Hp= 0,506
0,2732,07x10−3p5,75x10−7p² Modèles > Opérateurs linéaires...
Choisir Transmittance-continue et positionner l'opérateur sur la grille
Double-cliquer sur l'opérateur pour entrer ses paramètres
Les coefficients sont entrés par ordre décroissant des puissances de p et sont séparés par des virgules
Réponse à un échelon Modèles > Entrées... Echelon
Double-cliquer sur l'opérateur pour entrer ses paramètres
Placer la sortie
Effectuer les liaisons
Analyse > Réponse temporelle...
Le logiciel demande de nommer les éléments
Lorsque tous les champs sont remplis...
Le logiciel demande de nommer les variables et de définir l'horizon temporel c'est à dire la durée (en secondes) du relevé
Choisir visualisation
Sélectionner uniquement Réponse temporelle, choisir les variables (E et S)
Réponse temporelle
Le menu de droite permet d'imprimer, de choisir les échelles...
Le curseur permet d'obtenir les valeurs ponctuelles
