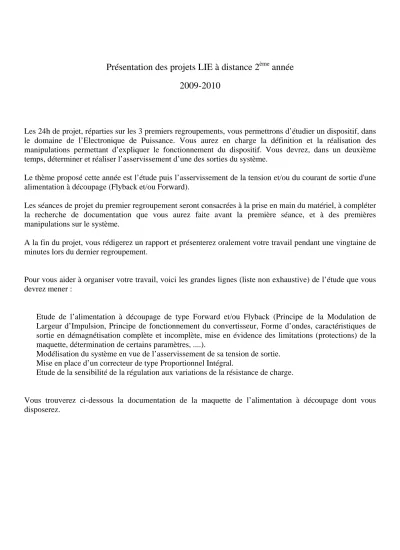

Présentation des projets LIE à distance 2
èmeannée 2009-2010
Les 24h de projet, réparties sur les 3 premiers regroupements, vous permettrons d’étudier un dispositif, dans le domaine de l’Electronique de Puissance. Vous aurez en charge la définition et la réalisation des manipulations permettant d’expliquer le fonctionnement du dispositif. Vous devrez, dans un deuxième temps, déterminer et réaliser l’asservissement d’une des sorties du système.
Le thème proposé cette année est l’étude puis l’asservissement de la tension et/ou du courant de sortie d'une alimentation à découpage (Flyback et/ou Forward).
Les séances de projet du premier regroupement seront consacrées à la prise en main du matériel, à compléter la recherche de documentation que vous aurez faite avant la première séance, et à des premières manipulations sur le système.
A la fin du projet, vous rédigerez un rapport et présenterez oralement votre travail pendant une vingtaine de minutes lors du dernier regroupement.
Pour vous aider à organiser votre travail, voici les grandes lignes (liste non exhaustive) de l’étude que vous devrez mener :
Etude de l’alimentation à découpage de type Forward et/ou Flyback (Principe de la Modulation de Largeur d’Impulsion, Principe de fonctionnement du convertisseur, Forme d’ondes, caractéristiques de sortie en démagnétisation complète et incomplète, mise en évidence des limitations (protections) de la maquette, détermination de certains paramètres, ....).
Modélisation du système en vue de l’asservissement de sa tension de sortie.
Mise en place d’un correcteur de type Proportionnel Intégral.
Etude de la sensibilité de la régulation aux variations de la résistance de charge.
Vous trouverez ci-dessous la documentation de la maquette de l’alimentation à découpage dont vous disposerez.
