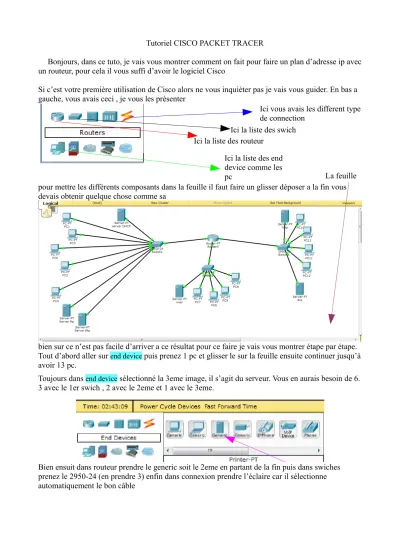

Tutoriel CISCO PACKET TRACER
Bonjours, dans ce tuto, je vais vous montrer comment on fait pour faire un plan d’adresse ip avec un routeur, pour cela il vous suffi d’avoir le logiciel Cisco
Si c’est votre première utilisation de Cisco alors ne vous inquiéter pas je vais vous guider. En bas a gauche, vous avais ceci , je vous les présenter
pour mettre les différents composants dans la feuille il faut faire un glisser déposer a la fin vous devais obtenir quelque chose comme sa
bien sur ce n’est pas facile d’arriver a ce résultat pour ce faire je vais vous montrer étape par étape. Tout d’abord aller sur end device puis prenez 1 pc et glisser le sur la feuille ensuite continuer jusqu’à avoir 13 pc.
Toujours dans end device sélectionné la 3eme image, il s’agit du serveur. Vous en aurais besoin de 6. 3 avec le 1er swich , 2 avec le 2eme et 1 avec le 3eme.
Bien ensuit dans routeur prendre le generic soit le 2eme en partant de la fin puis dans swiches prenez le 2950-24 (en prendre 3) enfin dans connexion prendre l’éclaire car il sélectionne automatiquement le bon câble
Ici vous avais les different type de connection
Ici la liste des swich Ici la liste des routeur
Ici la liste des end device comme les
ensuite il suffi de sélectionner le premier pc et de le connecter a swiches et ensuite continuer jusqu’à obtenir a peu près cette image car vous ne pouvait pas connecter les 3 swiches au routeur
c’est normal, le routeur ne peu pas accueillir 3 swiches, pour cela il faut le modifier, alors double cliquer dessus, puis vous obtenez cette image
pour ajouter ou retirer des module il faut d’abord éteindre le routeur en appuient ici ensuite mettre le module pt-router-nm-1cfe qui se trouve ici en le glissent et le déposent n’oublier pas de rallumer le router et vous pouvait fermer la fenêtre et vous pouvait le connecter au 3eme swiches.
Au final on obtiens ça.
Donc en rouge vous aurais le serveur dns, ftp et tftp, en vert vous aurait le server mail et en bleu le server dns et http dans mon cas bien sur. Enlever les files du routeur sauf celui de la partie rouge Pour commencer, occupons nous du routeur. Double-cliquer sur le routeur puis allers dans config. Dans config, vous avais plusieurs informations. Vous avais différant interface, la table de routage allers sur FastEthernet 0/0
ici vous pouvait mettre une adresse ip, le masque , bref changer pas mal de chose. Première chose a faire cocher la case sur la ligne sur le Port status et vérifier si le point sur la feuille passe au vert au quel cas décocher cette case et allers dans les autres interfaces et refaite la même opération.
En bleu , mettre une adresse ip du style 192.168.3.126 par exemple (sauf si vous avais une adresse ip dans quel cas mettre cette adresse la) et comme masque 255.255.255.128 car on a 3 réseau mais il faut que ces 3 réseau puisse communiquer entre eux. (si vous voulez savoir comment j’ai fait le découpage ip, il faudra allez voir la fin du tuto)
Nous allons ensuite s’occuper du serveur dhcp. Double cliquer sur une des 3 server puit aller dans l’onglet services. Ensuit veuillez désactiver tout les services sauf celui du dhcp.
Comme vous pouvait le constater, il est déjà régler, mais vous non, alors réglons le ensemble. Vous pouvait déjà mettre la Gateway (1er encadrer), car il s’agit, de l’adresse du routeur (soit 192.168.3.126 dans mon cas). En bleu, il s’agit de la première adresse utilisable pour ce qui sont avec le serveur dhcp , en rouge , le masque de sous-réseau, et en vert, le nombre d’utilisateur qui peuvent bénéficier du dhcp. Ensuite dans tout la zone rouge (revenir page 3). double-cliquer sur
Cliquer sur cette icône, pour obtenir ceci
chaque élément puis allers dans l’onglet desktop, puis cliquer sur IP configuration jusqu’à avoir l’image au dessus et cliquer sur DHCP. Et pour chaque serveur, mettre tout les services sur off sauf pour l’un qui sera pour le ftp et l’autre pour le tftp. Voilà on a configurer la partie en rouge
maintenant nous allons nous occuper de la partie en vert.
Comme vous avais que le câble de la parti rouge de relier au routeur, relier l’un des autres swiches au routeur et comme précédemment (je vous conseillerait le carrer vert car il y a 1 seul serveur), Première chose a faire cocher la case sur la ligne sur le Port status et vérifier si le point sur la feuille passe au vert au quel cas décocher cette case et allers dans les autres interfaces et refaite la même opération. Lorsque le point qui passe au vert, compléter le de la même manière sauf que a la fin vous obtiendrait 192.168.3.190 et 255.255.255.192. Pour le serveur allers désactiver tout les services sauf le mail. Sauf que maintenant il faut tout configurer a la main
allers dans l’onglet desktop puis dans ip configuration vous devais le configurer a la main car le serveur dhcp ne peu pas aller dans ce réseau. Alors renseigner les informations comme sur l’image précédant et faite pareille pour tout les équipements du réseau. Enfin faire la même chose que précédemment pour le réseau bleu avec le masque de sous réseau en 255.255.255.224. vous avais réussi la première parti.
Nous allons a présent vérifier si tout les équipements arrive a ce ping entre eu.
Nous allons donc voir les autres fonctions qui sont situer ici et la. Le mode simulation vous permettra de savoir ou se trouve vous problème et ainsi les ressoudes et la flèche en bleu vous indique sur quel bouton il faut appuyer pour pouvoir pinger et en principe vous obtenir se résultat
si la première foi sa vous marque fail sais normal recommencer et sais bon
bien maintenant nous allons configurer les autres serveurs car le dhcp est déjà régler, nous allons donc commencer par régler le plus simple , le serveur http car il est déjà régler (suffi de desactiver les autres services).
Passons maintenant au serveur mail.
De base, il n’est pas configurer comme le montre l’image dans la page suivante.
Mettre un nom de domaine et n’oublier pas le .smtp et cliquer sur set dans user mettre votre nom et un passeworld puis cliquer sur le + pour le sauvegarder, et faite pareil pour un deuxième utilisateur. En suit, prenez 2 pc et cliquer cette foi si sur l’ongler mail et vous obtener l’image 3. dans cette onglet mettre un nom au hasard, votre 1 mail ex: cool@sio7.smtp l’adresse de votre serveur ex: 192.168.3.126 pour l’incoming et outcoming, votre nom et votre mot de passe et cliquer sur save et faite pareil pour l’autre pc (avec le 2eme compte) en suite cliquer sur compose comme un mail standard et sur l’autre pc , cliquer sur receive et le mail est bien reçu pour mieux comprendre je vous laisse regarder les images ci dessous
si vous ne recevez pas le mail, depuis le pc de l’envoie cliquer sur receive pour voir quelle souci vous avais. Petit précision, dans configure Mail, dans le incoming et le outcoming j’ai mis mail au
lieu de 192.168.3.126 c’est normal donc ne suivais pas cette capture sinon vous aurais une erreurs. Le serveur TFTP est déjà configurer, donc pas besoin de le modifier (désactiver les autres services). Par contre le serveur FTP lui n’est pas configurer pour cela il suffi de mettre un username et un passeworld et de cocher toute les cases et de cliquer sur add. Il y a déjà Cisco et Cisco, mais je vous conseil de mettre quelle que chose que vous retenez facilement
maintenant passons au dsn, le plus long a configurer dans name mettre un nom, comme mail par exemple et dans adresse mettre l’adresse 192.168.3.126 par exemple. Et continuer pour chaque machine qui n’est pas en DHCP. Grâce au dns, dans le service mail dans configure mail, vous pouvais mettre le nom que vous avais affecter via le serveur dns. Donc au lieu d’écrire
192.168.3.126 vous pouvait désormais écrire mail comme sur mon image et ainsi l’erreur que je vous aie d’ecris plus haut ne sera plus. Regarder la ligne 9 de l’image ou le dns est remplie, on peu voir que le nom de mon serveur mail c’est mail d’où dans le configurer mail, dans le incoming et le outcoming, j’ai écris mail.
Nous allons vérifier si le serveur http est accessible sur tout les pcs pour cela, ouvrer 1 pc du lan DHCP, un du lan-b et un du lan-c, allers dans desktop puis web browser. Dans l’url, taper votre adresse du http ou le nom dns, moi c’est http au vous devait avoir cette image
sinon essayer avec l’adresse physique du serveur sinon c’est que vous avais mal configurer la passerelle selon le quel vous essayez de vous connecter et sinon vous avais mal configurer le dns qui n’a pas la bonne adresse du serveur http soit le serveur http qui n’est pas activer.
Nous allons faire une petit commande nslookup dans le commande promtp puis taper n’importe quel nom de votre liste dns en suite nous allons faire un ping avec cette foi si, le nom dns, pour voir si chaque élément répond bien et vous devait obtenir comme la 2eme image ci dessous.
c’est normal ci la première ligne est plus long ou qu’elle répond pas, car il faut le temps que le paquet arrive a dns au pire regarder en mode simulation et appuyer sur auto capture forward. Je vous retrouve après les images
maintenant il reste plus qu’a vérifier que le ftp permet de copier des fichiers sur chaque pc. Pour cela on a besoin d’un pc ouvrer un commande promtp et de faire comme les images ci dessous
en vert, on met ftp et l’adresse du serveur ftp puis sio et sio. En bleu pour récupérer un fichier et en rouge pour envoyer un fichier. Nous allons donc passer au tftp et au telnet.
Ouvrer le routeur nous allons sauvegarder la configuration du routeur. Pour cela ouvrer le routeur et allers dans CLI dans un premier temps, passer en mode admin avec la commande en en vert ensuit
sur l’image ci dessous, il y a eu plusieurs essais et ce n’a pas fonctionner sauf la parties entourer sur l’image si dessous et les partie entourer sur l’image si dessus, il faut faire un copy run start sans préciser de nom comme la partie en rouge si dessus en suite faire un copy start tftp et cette foi ci comme sur l’encadrer en bleu mettre un nom de fichier comme test par exemple.
Pour le telnet, passer en conf ter ensuite écrire line vty 0 4, ensuite écrire password sio par exemple comme vous le montre l’encadrer rose
en suite ouvrer un pc du réseau allers dans command Prompt et faite la même chose que la partie encadrer en blanc soit telnet 192.168.3.190 car on souhaite accès au telnet via le réseau b puis entrer votre mot de passe . Et voila vous avais réussi a vous connecter au routeur via telnet
il reste plus qu’a voir la table des adresse mac des swichs pour cela utiliser enveloppe jaune citer page 7 de ce tuto et envoyer sur tout les équipements du réseau vers le routeur par exemple du moment que sa passe par un swichs, mais attention, sauvegarder votre travail a ce niveau au cas ou que sa risque de planter. Ensuite allers sur un swich, passer en CLI et tapper sh mac-adress-arp.
