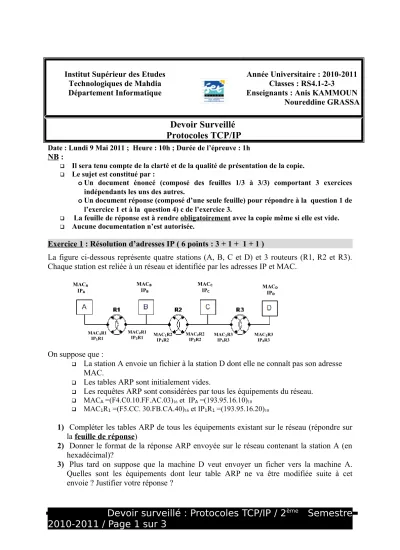

Institut Supérieur des Etudes Technologiques de Mahdia Département Informatique
Année Universitaire : 2010-2011
Classes : RS4.1-2-3
Enseignants : Anis KAMMOUN Noureddine GRASSA
Devoir Surveillé Protocoles TCP/IP
Date : Lundi 9 Mai 2011 ; Heure : 10h ; Durée de l’épreuve : 1h NB :
Il sera tenu compte de la clarté et de la qualité de présentation de la copie.
Le sujet est constitué par :
oUn document énoncé (composé des feuilles 1/3 à 3/3) comportant 3 exercices indépendants les uns des autres.
oUn document réponse (composé d’une seule feuille) pour répondre à la question 1 de l’exercice 1 et à la question 4) c de l’exercice 3.
La feuille de réponse est à rendre obligatoirement avec la copie même si elle est vide.
Aucune documentation n’est autorisée.
Exercice 1 : Résolution d’adresses IP ( 6 points : 3 + 1 + 1 + 1 )
La figure ci-dessous représente quatre stations (A, B, C et D) et 3 routeurs (R1, R2 et R3).
Chaque station est reliée à un réseau et identifiée par les adresses IP et MAC.
On suppose que :
La station A envoie un fichier à la station D dont elle ne connaît pas son adresse MAC.
Les tables ARP sont initialement vides.
Les requêtes ARP sont considérées par tous les équipements du réseau.
MACA =(F4.C0.10.FF.AC.03)16 et IPA =(193.95.16.10)10
MAC1R1 =(F5.CC. 30.FB.CA.40)16 et IP1R1 =(193.95.16.20)10
1) Compléter les tables ARP de tous les équipements existant sur le réseau (répondre sur la feuille de réponse)
2) Donner le format de la réponse ARP envoyée sur le réseau contenant la station A (en hexadécimal)?
3) Plus tard on suppose que la machine D veut envoyer un ficher vers la machine A.
Quelles sont les équipements dont leur table ARP ne va être modifiée suite à cet envoie ? Justifier votre réponse ?
Devoir surveillé : Protocoles TCP/IP / 2
èmeSemestre 2010-2011 / Page 1 sur 3
MAC1R3 IP1R3 MACA
IPA
MAC2R3 IP2R3 MAC2R2
IP2R2 MAC1R2
IP1R2 MAC1R1
IP1R1
MAC2R1 IP2R1
MACB
IPB
MACC
IPC
MACD
IPD
Voir suite au verso
Devoir surveillé : Protocoles TCP/IP / 2
èmeSemestre
2010-2011 / Page 2 sur 3
Devoir surveillé : Protocoles TCP/IP
Exercice 2 QCM ( 6 points : 1 + 1 + 1 + 1 + 1 + 1 ) NB :
Pour chacun des items suivants (de 1 à 6) il peut avoir une ou plusieurs réponses exactes. Sur votre copie, reportez le numéro de chaque item et indiquez dans chaque cas la (ou les) lettre(s) correspondante(s) à la (ou aux) réponse(s) exacte(s).
Une réponse exacte à un item offre 1 point au candidat
Une réponse erronée à un item sera validée par un zéro
Un item sans réponse sera validé par un zéro 1) Dans le modèle OSI :
a) La couche numéro n encapsule la couche n-1 s’il s’agit d’un scénario d’émission.
b) La couche numéro n-1 encapsule la couche n s’il s’agit d’un scénario d’émission c) La couche numéro n encapsule la couche n-1 s’il s’agit d’un scénario de réception.
d) La couche numéro n-1 encapsule la couche n s’il s’agit d’un scénario de réception e) Aucune alternative
2) L’adresse IP 195.185.256.133 a) est une adresse de classe C b) est une adresse de classe B c) Aucune alternative
3) L’adresse IP 133.168.17.0 en prenant son netmask par défaut : a) est une adresse machine
b) est une adresse réseau c) est une adresse de diffusion d) Aucune alternative
4) A et D sont 2 machines situées sur 2 réseaux éloignées reliés à internet. LA passerelle par défaut de A est R1 et celle de D est R2. Pour envoyer le datagramme vers la machine D la station A à besoin de connaître :
a) L’@IP de D
b) L’@ IP de R1
c) L’@IP de R1 et R2
d) L’@MAC de D
e) L’@ MAC de R1
f) Tous les @ MAC sur les réseaux
5) Le masque sous réseau correspond au préfixe /28 est : a) 255.255.255.128
b) 255.255.255.240 c) 255.255.255.224 d) Aucune alternative.
6) La demande ARP émise par une station source :
Devoir surveillé : Protocoles TCP/IP / 2
èmeSemestre
2010-2011 / Page 3 sur 3
a) intègre l’identité de son émetteur (@IP et @MAC)
b) est dirigée vers toutes les stations situées sur le même réseau que celui de la source.
c) possède une taille qui dépend du taille du réseau dans lequel elle est envoyée.
d) peut modifier la table ARP d’une station réceptrice de cette demande
e) Aucune alternative.
Exercice 3 : adressage et Subnetting (la division d’un réseau en sous-réseaux) (8 points : 0,5 + 0,5 + 1,5 + 1 + 0,5 + 2 + 2)
Un administrateur s'est vu attribuer l'adresse réseau 136.50.0.0 1) De quelle classe s’agit-il ? Justifier votre réponse ? 2) Préciser la valeur du masque réseau par défaut ?
3) Quel est le masque réseau adéquat qui doit être choisi par l’administrateur s’il veut coder au maximum 62 hôtes ? Quel est l’intérêt d’adopter ce masque réseau au lieu du masque réseau par défaut ?
NB : Dans la suite on prend comme valeur du masque réseau /26 4) L’administrateur désire maintenant créer 4 sous réseaux seulement.
a) Quel est alors le masque de sous réseau à utiliser dans ce cas pour maximiser le nombre des hôtes?
b) Combien de bits ont été réservés pour adresser les machines dans un sous- réseau ?
c) Compléter le tableau qui figure dans la feuille de réponse.
5) On remarque bien que la taille du réseau diminue après la subdivision de ce dernier en sous réseaux. Ceci est dût au fait qu’on va allouer des adresses sous réseaux et des adresses diffusion sous réseaux
Soit :
Nx : le nombre de bits empruntés pour adresser les hôtes avant la subdivision de ce dernier en sous réseaux
NY avec (Ny <Nx ) : le nombre de bits empruntés pour adresser les hôtes après la subdivision de ce dernier en sous réseaux
Devoir surveillé : Protocoles TCP/IP / 2
èmeSemestre
2010-2011 / Page 4 sur 3
Devoir surveillé : Protocoles TCP/IP
On vous demande de calculer en fonction de Nx et Ny le nombre maximum de machines que le réseau pourra comporter après la subdivision de ce dernier en sous réseaux (expliquez)?
Bon Courage
Devoir surveillé : Protocoles TCP/IP / 2
èmeSemestre
2010-2011 / Page 5 sur 3
…
Question 1 de l’exercice 1
Table de R1 Table de R2 Table de R3
@IP @MAC @IP @MAC @IP @MAC
.
Question 4) c de l’exercice 3
N° Sous Réseaux Préfixe (adresse de sous réseau)
Adresse diffusion sous réseau
Adresse machine la plus petite
Adresse machine la plus grande
Bon Courage
Devoir surveillé : Protocoles TCP/IP / feuille de réponse / Page 1 sur 1
Table de D
@IP @MAC
Table de A Table de B Table de C
@IP @MAC @IP @MAC @IP @MAC
Classes : RS4.1-2-3 Enseignants : Anis KAMMOUN Noureddine GRASSA
Devoir Surveillé : Protocoles TCP/IP
(Feuille de réponse) Date : Lundi 9 Mai 201 ; Heure : 10h Durée: 1h
Documents non autorisés.
Section :………… Parcours :………
Réservé à l’administration :
Réservé à l’administration :
