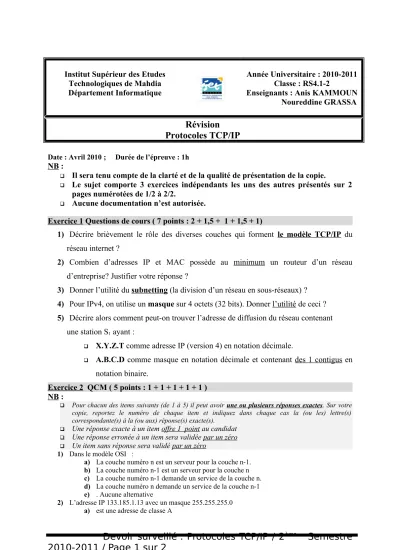

Institut Supérieur des Etudes Technologiques de Mahdia Département Informatique
Année Universitaire : 2010-2011 Classe : RS4.1-2
Enseignants : Anis KAMMOUN Noureddine GRASSA
Révision Protocoles TCP/IP
Date : Avril 2010 ; Durée de l’épreuve : 1h NB :
Il sera tenu compte de la clarté et de la qualité de présentation de la copie.
Le sujet comporte 3 exercices indépendants les uns des autres présentés sur 2 pages numérotées de 1/2 à 2/2.
Aucune documentation n’est autorisée.
Exercice 1 Questions de cours ( 7 points : 2 + 1,5 + 1 + 1,5 + 1)
1) Décrire brièvement le rôle des diverses couches qui forment le modèle TCP/IP du réseau internet ?
2) Combien d’adresses IP et MAC possède au minimum un routeur d’un réseau d’entreprise? Justifier votre réponse ?
3) Donner l’utilité du subnetting (la division d’un réseau en sous-réseaux) ? 4) Pour IPv4, on utilise un masque sur 4 octets (32 bits). Donner l’utilité de ceci ? 5) Décrire alors comment peut-on trouver l’adresse de diffusion du réseau contenant
une station S1 ayant :
X.Y.Z.T comme adresse IP (version 4) en notation décimale.
A.B.C.D comme masque en notation décimale et contenant des 1 contigus en notation binaire.
Exercice 2 QCM ( 5 points : 1 + 1 + 1 + 1 + 1 ) NB :
Pour chacun des items suivants (de 1 à 5) il peut avoir une ou plusieurs réponses exactes. Sur votre copie, reportez le numéro de chaque item et indiquez dans chaque cas la (ou les) lettre(s) correspondante(s) à la (ou aux) réponse(s) exacte(s).
Une réponse exacte à un item offre 1 point au candidat
Une réponse erronée à un item sera validée par un zéro
Un item sans réponse sera validé par un zéro 1) Dans le modèle OSI :
a) La couche numéro n est un serveur pour la couche n-1.
b) La couche numéro n-1 est un serveur pour la couche n c) La couche numéro n-1 demande un service de la couche n.
d) La couche numéro n demande un service de la couche n-1 e) . Aucune alternative
2) L’adresse IP 133.185.1.13 avec un masque 255.255.255.0 a) est une adresse de classe A
Devoir surveillé : Protocoles TCP/IP / 2
èmeSemestre
2010-2011 / Page 1 sur 2
b) est une adresse de classe B c) Aucune alternative
Voir suite au verso
Devoir surveillé : Protocoles TCP/IP / 2
èmeSemestre
2010-2011 / Page 2 sur 2
Devoir surveillé : Protocoles TCP/IP
3) On découpe un réseau dont le masque est 255.255.224.0 en 8 sous-réseaux. Quel sera alors le nouveau masque :
a) 255.255.248.0 b) 255.255.252.0 c) 255.255.254.0 d) 255.255.255.0
4) Quelles sont parmi ces adresses celles qui peuvent être utilisées comme adresses machines?
a) 208.258.220.43 b) 193.168.10.0 c) 127.11.255.255/16 d) Aucune alternative.
5) Quelles sont parmi ces affirmations celles qui vous semblent correctes?
a) Il faut avoir au maximum 30 bits à 1 dans un masque sous réseau ( en format binaire)
b) Il faut réserver au maximum 2 bits pour adresser les machines dans un sous- réseaux ?
c) Il faut réserver au minimum 1 bit pour adresser les machines dans un sous- réseaux ?
d) Aucune alternative.
Exercice 3 : Subnetting (la division d’un réseau en sous-réseaux) ( 8 points : 0.75 + 0.75 + 1 + 0.5 + 0.5 + 1 + 1 + 1 + 0.5 + 0.5 + 0.5 )
Une entreprise est vu affecter l’adresse IP 196.197.110.0.
1) De quelle classe s’agit-il ? Justifier votre réponse ? 2) Préciser la valeur du netmask par défaut
3) Le responsable informatique désire subdiviser le réseau en 8 sous réseaux.
a) Donner et expliquer la valeur du masque de sous réseau correspondant ?
b) Combien de bits ont été réservés pour adresser les machines dans un sous- réseau ?
c) Combien de machines chaque sous réseau pourra-t-il comporter (expliquez) ? d) Donner l’adresse du sous réseau n° 7 ? Justifier votre réponse ?
e) Quelle est l’adresse de broadcast (diffusion) du sous réseau n° 3 (expliquez) ? f) Donner tous les adresses IP appartenant au sous réseau n°4 ?
4) .Quel est le nombre maximum de machines que le réseau pourra-t-il comporter avant la subdivision de ce dernier en 8 sous réseaux (expliquez)?
5) Quel est le nombre maximum de machines que le réseau pourra-t-il comporter après la subdivision de ce dernier en 8 sous réseaux (expliquez)?
6) Comparer les 2 valeurs trouvées en 4) et 5). Conclure ?
