Pr. A. AMARI| Année Univ. 2019-2020 1
Faculté des Sciences Rabat Université Mohammed V
Rabat

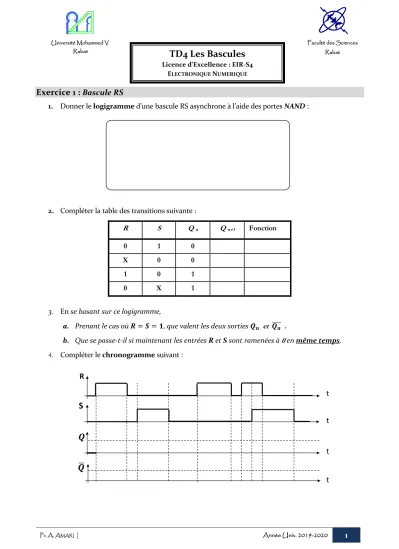

TD4 Les Bascules
Licence d’Excellence : EIR-S4 ELECTRONIQUE NUMERIQUE
Exercice 1 : Bascule RS
1. Donner le logigramme d’une bascule RS asynchrone à l’aide des portes NAND :
2. Compléter la table des transitions suivante :
3. En se basant sur ce logigramme,
a. Prenant le cas où 𝑹 = 𝑺 = 𝟏, que valent les deux sorties 𝑸𝒏 et 𝑸̅̅̅̅ 𝒏 .
b. Que se passe-t-il si maintenant les entrées R et S sont ramenées à 0 en même temps.
4. Compléter le chronogramme suivant :
t R
t
t
t
S
R S Q n Q n+1 Fonction
0 1 0
X 0 0
1 0 1
0 X 1
Pr. A. AMARI| Année Univ. 2019-2020 2 Exercice 2 : Bascule D
Soit le montage de la figure ci-après : 1. Donner le type de la bascule utilisée.
2. Compléter le chronogramme suivant.
Comparer les fréquences 𝒇𝑯 , 𝒇𝑸et 𝒇𝑺𝟏 des signaux 𝑯, 𝑸 et 𝑺𝟏.
Exercice 3 : Bascule JK
Soit la bascule JK ci-après :
1. Donner le type de cette bascule.
2. Quel niveau logique doivent prendre les deux entrées S et C pour avoir le mode de fonctionnement synchrone de la bascule.
3. Le signal d’horloge a-t-il une influence sur la sortie 𝑸 pour le cas 𝑺 = 𝟎 et 𝑪 = 𝟏 ? justifier la réponse
4. Compléter le chronogramme de la sortie 𝑸 de cette bascule.
t t
t
t
t
t Q
t H
t K
t J
t S
t C
S
J Q
Q H K
C
D Q
H Q
