Axe
•12 F7/f7 •12 H6/p6

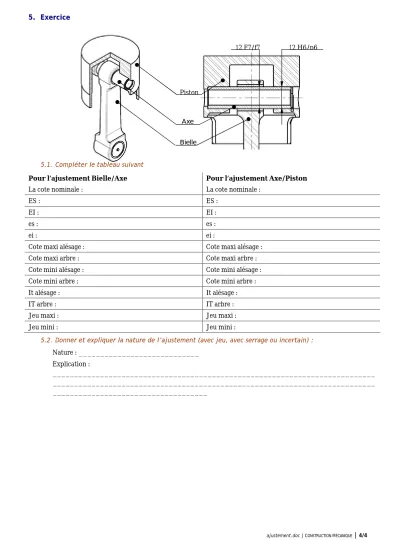

Bielle Piston 5. Exercice
5.1. Compléter le tableau suivant
Pour l’ajustement Bielle/Axe Pour l’ajustement Axe/Piston
La cote nominale : La cote nominale :
ES : ES :
EI : EI :
es : es :
ei : ei :
Cote maxi alésage : Cote maxi alésage :
Cote maxi arbre : Cote maxi arbre :
Cote mini alésage : Cote mini alésage :
Cote mini arbre : Cote mini arbre :
It alésage : It alésage :
IT arbre : IT arbre :
Jeu maxi : Jeu maxi :
Jeu mini : Jeu mini :
5.2. Donner et expliquer la nature de l’ajustement (avec jeu, avec serrage ou incertain) :
€ Nature : ____________________________
€ Explication :
___________________________________________________________________________
___________________________________________________________________________
____________________________________
