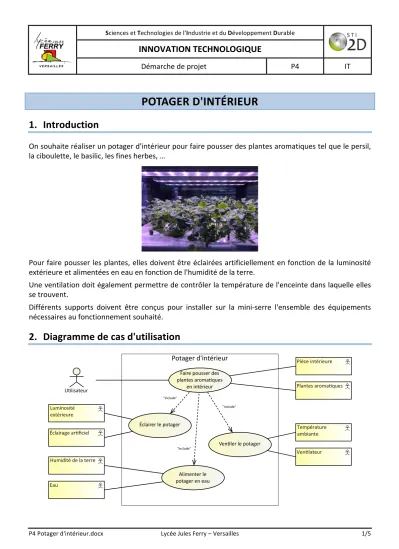

Démarche de projet P4 IT
POTAGER D'INTÉRIEUR
1. Introduction
On souhaite réaliser un potager d'intérieur pour faire pousser des plantes aromatiques tel que le persil, la ciboulette, le basilic, les fines herbes, …
Pour faire pousser les plantes, elles doivent être éclairées artificiellement en fonction de la luminosité extérieure et alimentées en eau en fonction de l'humidité de la terre.
Une ventilation doit également permettre de contrôler la température de l'enceinte dans laquelle elles se trouvent.
Différents supports doivent être conçus pour installer sur la mini-serre l'ensemble des équipements nécessaires au fonctionnement souhaité.
2. Diagramme de cas d'utilisation
Potager d'intérieur
U0lisateur
Éclairage ar0ficiel Luminosité extérieure
"include"
Pièce intérieure
Plantes aroma0ques
Ven0lateur Température ambiante
Eau
Humidité de la terre
Faire pousser des plantes aroma0ques
en intérieur
Alimenter le potager en eau
Ven0ler le potager Éclairer le potager
"include"
"include"
3. Diagramme d'exigence
4. Diagramme de bloc interne
req [Exigence] Potager d'intérieur [Potager d'intérieur]
Réaliser un potager d'intérieur Id = "1"
Text = "Réalisa<on d'un potager d'intérieur pour faire pousser des plantes aroma<ques"
« requirement »
« deriveReqt »
Alimenter le potager en énergie électrique Id = "1.2"
Text = "Alimenta<on de laboratoire double : + 5 VDC pour la carte Arduino UNO + 12 VDC pour les ac<onneurs électriques"
« requirement »
Éclairer le potager Id = "1.3"
Text = "Éclairage du potager à par<r d'un bandeau de Led + 12 VDC sécable.
Hauteur minimum : 135 mm à par<r du fond du potager.
Disposi<on à définir"
« requirement »
Supporter les différents équipements Id = "1.1"
Text = "Réalisa<on de supports en bois recons<tué, épaisseur 3 mm.
Dimensions adaptées à la mini-serre et aux différentes contraintes"
« requirement »
Traiter les informa;ons Id = "1.6"
Text = "Traitement des informa<ons par une carte Arduino UNO"
« requirement »
Alimenter l'éclairage Id = "1.3.1"
Text = "Alimenta<on à par<r de l'alimenta<on + 12 VDC et par l'intermédiaire d'un relais de commuta<on + 5 VDC"
« requirement »
Mesurer la luminosité« requirement »
Id = "1.3.2"
Text = "Mesure de la luminosité extérieure à l'aide d'une photorésistance"
« deriveReqt »
Alimenter le ven;lateur Id = "1.4.1"
Text = "Alimenta<on à par<r de l'alimenta<on + 12 VDC et par l'intermédiaire d'un relais de commuta<on + 5 VDC"
« requirement »
Mesurer la température« requirement »
Id = "1.4.2"
Text = "Mesure de la température ambiante à l'aide d'un capteur de température"
Alimenter la pompe Id = "1.5.1"
Text = "Alimenta<on à par<r de l'alimenta<on + 12 VDC et par l'intermédiaire d'un relais de commuta<on + 5 VDC"
« requirement »
Mesurer l'humidité« requirement »
Id = "1.5.2"
Text = "Mesure de l'humidité de la terre à l'aide d'un capteur d'humidité"
Ven;ler le potager Id = "1.4"
Text = "Ven<la<on du potager à l'aide d'un ven<lateur + 12 VDC situé sous une des ouvertures existantes.
Hauteur à déterminer"
« requirement »
Alimenter le potager en eau Id = "1.5"
Text = "Alimenta<on en eau du potager à l'aide d'une pompe + 12 VDC et d'un réservoir extérieur.
Réseau d'irriga<on des plantes à définir"
« requirement »
« deriveReqt »
« deriveReqt » « deriveReqt » « deriveReqt »
ibd [Block] Potager d'intérieur [Potager d'intérieur]
: Alimenta-on 12 VDC : Carte de commande
: Capteur de luminosité
Énergie électrique
: Éclairage Led : Relais éclairage
: Alimenta-on 5 VDC Énergie électrique
Alimenta?on
carte Alimenta?on
externe Énergie
électrique Énergie
électrique Alimenta?on
externe
5. Contraintes de réalisation
- Alimentation électrique : Alimentation de laboratoire double.
- Carte de commande Arduino Uno + logiciel de programmation.
- Matériaux pour les différents supports : Bois reconstitué, épaisseur 3 mm.
- Pièces planes obtenues par découpe laser.
- Réalisation des pièces avec le logiciel SolidWorks.
6. Remarques
La mini-serre mise à votre disposition ne doit pas être modifiée et doit pouvoir retrouver son état d'origine en fin de projet.
- Utiliser les ouvertures existantes sur la mini-serre pour les alimentations en air, en eau et en énergie électrique.
- L'aspect esthétique du potager d'intérieur doit être pris en compte lors de sa réalisation.
- Les pièces et supports nécessaires seront découpés par un professeur entre deux séances, les fichiers au format Dxf doivent donc être remis impérativement au professeur en fin de séance.
- Enregistrer régulièrement votre travail dans votre espace personnel lors de l'utilisation des logiciels.
- Penser à prendre des notes régulièrement pour préparer votre restitution orale.
7. Consignes de sécurité
TOUS LES MONTAGES DOIVENT ÊTRE RÉALISÉS HORS TENSION ET VÉRIFIÉS PAR LE PROFESSEUR AVANT LA MISE SOUS TENSION
VOUS N'ÊTES PAS AUTORISÉ À UTILISER LA DÉCOUPE LASER UTILISER LES ÉQUIPEMENTS DE PROTECTION INDIVIDUELS CHAQUE FOIS
QUE CELA EST NÉCESSAIRE
8. Répartition des tâches
Élève n°1 :
- Réalisation de l'éclairage du potager et des supports associés avec croquis et mise en plan des pièces avant découpe.
- Réalisation du circuit d'alimentation de l'éclairage du potager avec schéma de principe.
- Réalisation d'un programme de test de l'éclairage en fonction de la luminosité extérieure.
- Intégration de l'éclairage sur la mini-serre avec réalisation et/ou modification du programme principal.
Élève n°2 :
- Réalisation de la ventilation du potager et des supports associés avec croquis et mise en plan des pièces avant découpe.
- Réalisation du circuit d'alimentation de la ventilation du potager avec schéma de principe.
- Réalisation d'un programme de test de la ventilation en fonction de la température ambiante.
- Intégration de la ventilation sur la mini-serre avec réalisation et/ou modification du programme principal.
Élève n°3 :
- Réalisation de l'alimentation en eau du potager et des supports associés avec croquis et mise en plan des pièces avant découpe.
- Réalisation du circuit d'alimentation de la pompe pour l'alimentation en eau du potager avec schéma de principe.
- Réalisation d'un programme de test de la pompe en fonction de l'humidité de la terre.
- Intégration de la pompe sur la mini-serre avec réalisation et/ou modification du programme principal.
Élève n°4 :
…
9. Présentation orale
Réalisation d'un support informatique de présentation orale du projet.
Contenu :
Présentation succincte du projet et des tâches réalisées par chaque élève.
Solutions retenues (croquis, plans, calculs, schémas, programmes, …) Difficultés rencontrées.
Modifications éventuellement apportées.
Bilan du projet.
10. Bonus
Étude d'une solution pour empiler les mini-serres et créer un potager urbain avec différentes variétés de plantes aromatiques …
