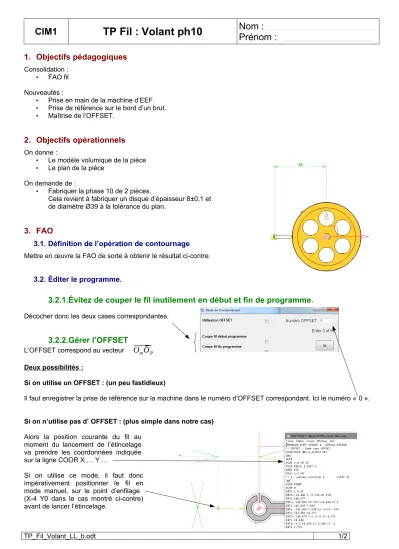

CIM1 TP Fil : Volant ph10 Nom : Prénom :
1. Objectifs pédagogiques
Consolidation :
• FAO fil Nouveautés :
• Prise en main de la machine d’EEF.
• Prise de référence sur le bord d’un brut.
• Maîtrise de l’OFFSET.
2. Objectifs opérationnels
On donne :
• Le modèle volumique de la pièce
• Le plan de la pièce On demande de :
• Fabriquer la phase 10 de 2 pièces.
Cela revient à fabriquer un disque d’épaisseur 8±0,1 et de diamètre Ø39 à la tolérance du plan.
3. FAO
3.1. Définition de l’opération de contournage Mettre en œuvre la FAO de sorte à obtenir le résultat ci-contre.
3.2. Éditer le programme.
3.2.1.Évitez de couper le fil inutilement en début et fin de programme.
Décocher donc les deux cases correspondantes.
3.2.2.Gérer l’OFFSET
L’OFFSET correspond au vecteur ⃗OmOP Deux possibilités
:
Si on utilise un OFFSET : (un peu fastidieux)
Il faut enregistrer la prise de référence sur la machine dans le numéro d’OFFSET correspondant. Ici le numéro « 0 ».
Si on n’utilise pas d’ OFFSET : (plus simple dans notre cas) Alors la position courante du fil au
moment du lancement de l’étincelage va prendre les coordonnées indiquée sur la ligne COOR X … Y …
Si on utilise ce mode, il faut donc impérativement positionner le fil en mode manuel, sur le point d’enfilage (X-4 Y0 dans le cas montré ci-contre) avant de lancer l’étincelage.
TP_Fil_Volant_LL_b.odt 1/2
4. Fabriquer une première pièce
Demander à votre professeur de l’aide pour faire la prise de référence.
Faire le schéma de prise de référence en X et Y ci-dessous.
5. Contrôle dimensionnel
Au regard du plan de définition quel instrument de mesure choisissez-vous ? Quel résultat obtenez vous ?
6. Fabriquer la deuxième pièce
Fort de votre expérience sur la première bielle, fabriquez la suivante.
7. Conclusion
Quels sont les points essentiels que vous retenez de ce TP ?
TP_Fil_Volant_LL_b.odt 2/2
