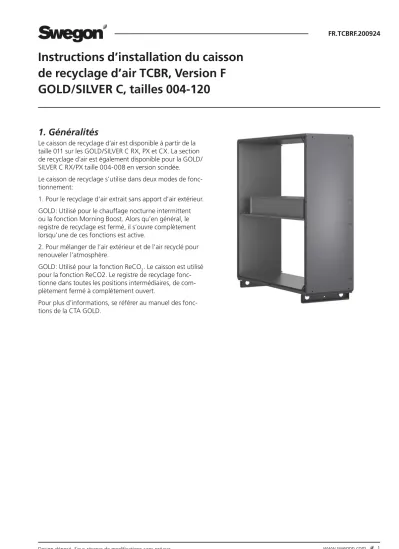

1. Généralités
Le caisson de recyclage d’air est disponible à partir de la taille 011 sur les GOLD/SILVER C RX, PX et CX. La section de recyclage d’air est également disponible pour la GOLD/
SILVER C RX/PX taille 004-008 en version scindée.
Le caisson de recyclage s’utilise dans deux modes de fonc- tionnement:
1. Pour le recyclage d’air extrait sans apport d’air extérieur.
GOLD: Utilisé pour le chauffage nocturne intermittent ou la fonction Morning Boost. Alors qu’en général, le registre de recyclage est fermé, il s’ouvre complètement lorsqu’une de ces fonctions est active.
2. Pour mélanger de l’air extérieur et de l’air recyclé pour renouveler l’atmosphère.
GOLD: Utilisé pour la fonction ReCO2. Le caisson est utilisé pour la fonction ReCO2. Le registre de recyclage fonc- tionne dans toutes les positions intermédiaires, de com- plètement fermé à complètement ouvert.
Pour plus d’informations, se référer au manuel des fonc- tions de la CTA GOLD.
de recyclage d’air TCBR, Version F
GOLD/SILVER C, tailles 004-120
Design déposé. Sous réserve de modifications sans préavis.
2 www.swegon.com
Air introduit
Section échangeur de chaleur Caisson de recyclage d’air
Lever la section haute du caisson de recyclage d’air (225 kg) jusqu’au contact avec la section basse (355 kg). Utiliser un chariot élévateur, une grue, etc. S’assurer que le servomoteur et la trappe d’inspection de la section haute sont orientés dans le même sens.
Trappe d’inspection pour servomoteur
GOLD: Fixer le panneau d’habillage sur le côté inspection à l’aide des deux vis M5 fournies.
Engager les bouchons en plastique founis dans les percements des vis.
GOLD: Fixer le panneau d’habillage à l’arrière à l’aide des deux vis autotaraudeuses fournies.
GOLD/SILVER C 100-120
Fixer les parties haute et basse à l’aide des vis (fournies) à serrer dans les écrous prérivetés, 6 vis de chaque côté, soit 12 vis au total.
2. Installation
1. Installer le caisson de recyclage entre l’échangeur de chaleur de la CTA GOLD/SILVER C et la section intégrant le ventilateur d’air soufflé et le filtre d’air extrait. Voir l’illus- tration.
Tailles 004-080: Le caisson de recyclage d’air est toujours fourni assemblé avec au moins un autre élément. Pour la division ou l’assemblage des éléments, se référer aux instructions d’installation GOLD/SILVER C.
Tailles 100-120: Les centrales de traitement d’air GOLD/
SILVER C sont normalement fournies en cinq (RX) ou six (CX) unités et le caisson de recyclage d’air, en deux sec- tions (basse et haute).
Assembler les deux unités du caisson de recyclage d’air.
Voir l’illustration.
Pour assembler la centrale de traitement d’air, se réfé- rer aux instructions d’installation de la GOLD/SILVER C 100/120.
Étage inter- médiaire Selon la version, le registre peut être monté au-dessus ou en dessous de l’étage intermédiaire. Vérifier que le registre se trouve du même côté de l’étage intermédiaire que le filtre d’air extrait (ne s’applique pas à la GOLD taille 100-120 où le registre se trouve toujours au-dessus de l’étage intermédiaire).
Vérifier que le moteur du registre est orienté dans le même sens que les trappes d’inspection de la CTA.
2. Vérifier que le registre du caisson de recyclage d’air se trouve du même côté de l’étage intermédiaire que le filtre d’air extrait (ne s’applique pas à la GOLD/SILVER C tailles 100-120 où le registre se trouve toujours au-dessus de l’étage intermédiaire). Vérifier que le moteur du registre est orienté dans le même sens que les portes d’inspection de la CTA GOLD.
3. GOLD: GOLD: Si nécessaire, utiliser entre les sections le câble à raccords rapides fourni pour l’alimentation élec- trique du ventilateur d’air soufflé.
4. GOLD: Si nécessaire, utiliser entre les sections le câble à raccords rapides fourni pour la communication entre la sonde de pression et la carte électronique.
5. GOLD: Couper à longueur le câble pour le moteur du registre du caisson de recyclage et remettre le connecteur.
La connexion électrique doit être conforme à IP 54. Pour les détails du branchement électrique, voir l’exemple app- roprié sur la page suivante.
Le registre et le servomoteur du caisson de recyclage d’air sont accessibles du compartiment à filtres de la centrale GOLD/SILVER C (tailles 004-080) ou de la trappe d’ins- pection de la section haute du caisson de recyclage d’air (tailles 100-120).
6. Équiper la CTA des accessoires appropriés. Voir l’exemple approprié sur la page suivante
Design déposé. Sous réserve de modifications sans préavis.
4 www.swegon.com 1
35G 36G0 37 38+
2 8 9
Moteur de registre GCA 161.1E GMA 161.1E GOLD
Bornes de la carte du circuit de régulation IQlogic TBSA
TBSA
TCBR
Moteur de registre
Sonde d'ambiance, TBLZ-1-24-2, TBLZ-1-24-3
3. Mode de fonctionnement
3.1 GOLD version F
Chauffage nuit intermittent ou sans Morning Boost ne s'utilisent pas en association avec ReCO2
Accessoires requis
Registre d'air extérieur TBSA-X-xxx-xxx-x-1/2 ou
TCSA-xxx, avec ressort de rappel ou marche/arrêt
Registre d’air rejeté TBSA-X-xxx-xxx-x-1/2 ou
TCSA-xxx, avec ressort de rappel ou marche/arrêt
Batterie,
post-chauffage Tous types Sonde de température
ambiante TBLZ-1-24-2 ou TBLZ-1-24-3 Raccordement électrique,
servomoteur de registre, registre de recyclage Les raccordements électriques doivent être effectués par un électricien qualifié, conformément aux normes de sécu- rité en vigueur.
Le moteur du registre est équipé d’un câble de 0,9 m de long, 4x0,75 mm2. Pour prolonger le câble de connexion, connecter une rallonge dans un boîtier de connexion IP54.
Fonctionnement
Dans les conditions d'utilisation normale, le registre de recyclage doit être totalement fermé (hors tension).
Si la fonction CHAUFF. NUIT INT. ou MORNING BOOST est en service, le registre de recyclage doit être totalement ouvert (délai d'activation: 90 secondes).
GCA 121.1E
GCA 121.1E
En cas d’utilisation de plu- sieurs servomoteurs de registres, ils doivent être raccordés en parallèle.
Le câble n° 9 ne doit pas être connecté en parallèle, de sorte qu’il n’est possible de contrôler qu’un seul servo- moteur.
TBSA
TBSA
GCA 161.1E GMA 161.1E
TCBR
Sonde d'ambiance, TBLZ-1-24-2, TBLZ-1-24-3
ReCO2 en association avec Chauffage nuit intermittent, si nécessaire
Accessoires requis
Registre d'air extérieur TBSA-X-xxx-xxx-x-3 ou TCSA-xxx, progressif Registre d’air rejeté TBSA-X-xxx-xxx-x-1/2 ou
TCSA-xxx, avec ressort de rappel ou marche/arrêt
Batterie,
post-chauffage Tous types
Sonde de qualité d'air ELQZ-2-504 ou ELQZ-2-504-2 Sonde de température
ambiante TBLZ-1-24-2 ou TBLZ-1-24-3
Taux ReCO2 TBLZ-2-51
Connexions électriques Voir à la page suivante.
IQlogic+
Moteur de registre
Fonctionnement
Dans les conditions d'utilisation normale, le registre de recyclage doit être totalement fermé (hors tension).
Lorsque la fonction chauffage nuit intermittent est en service, le registre de recyclage doit être totalement ouvert (délai d'activation: 90 secondes).
si la fonction ReCO2 est en service, le registre de recyclage variera entre les positions complètement fermé et complè- tement ouvert; pour plus d'informations, voir le guide des fonctions ReCO2.
GCA 121.1E
Capteur de pression
Design déposé. Sous réserve de modifications sans préavis.
6 www.swegon.com
28 30
G G0
37 38 35 36
Y U
G G0
31 32 18
P 26 C
27
N0 G0 G G0 G G0 Y U
+
G+ G0 Out1
67 45 89ABCDEF
0123
P1
IQlogic +
COM POWER
1 2 3 4 5 6 7 8
- + - + - S - S
C9 NO10 +
11 - 12 Com 1 Com 2
1 2 8 9
1 2 8 9 1 2
Y U G G0
* Les fils d’alimentation 24 V AC peuvent se connecter à l’unité de commande de la CTA, sur les bornes 28 (P) et 30 (G0).
Les valeurs suivantes s’appliquent aux CTA GOLD taille 100/120:
Si la charge totale aux bornes 28-30 est supérieure à 16 VA, utiliser les bornes 201 (G) et 202 (G0). Les bornes 201-202 peuvent supporter jusqu'à 48 VA.
Câble de communication vers le module de commande de la CTA, à brancher sur l’une des sorties pour COM 6-11.
Positionner le sélecteur de fonctions sur 0.
Registre d'air extérieur/Registre externe Registre d'air extrait
Registre de recyclage Capteur CO2
Unité de commande GOLD
Raccordements électriques
Les raccordements électriques doivent être effectués par un électricien qualifié, conformément aux normes de sécu- rité en vigueur.
Le moteur du registre est équipé d’un câble de 4x0,75 mm2 et d’une longueur de 0,9 mètre. Si nécessaire, raccor- der le câble de connexion à une rallonge dans un boîtier conforme à la norme IP54.
En cas d’utilisation de plusieurs servomoteurs de registres, ils doivent être raccordés en parallèle.
Le câble n° 9 ne doit pas être connecté en parallèle, de sorte qu’il n’est possible de contrôler qu’un seul servomoteur.
3.3 SILVER C
9 8 1 2
U Y G G0
Moteur de registre GMA 161.1E
GCA 161.1E 24 VAC
