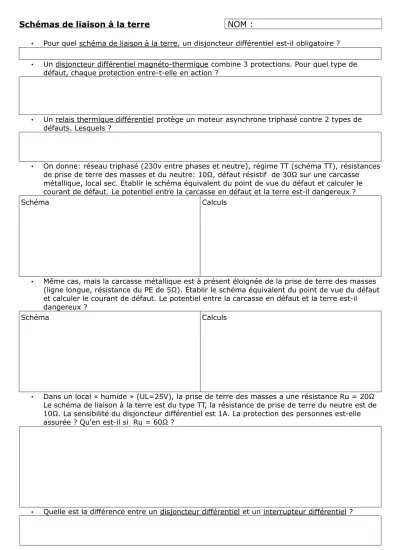

Schémas de liaison à la terre
• Pour quel schéma de liaison à la terre, un disjoncteur différentiel est-il obligatoire ?
• Un disjoncteur différentiel magnéto-thermique combine 3 protections. Pour quel type de défaut, chaque protection entre-t-elle en action ?
• Un relais thermique différentiel protège un moteur asynchrone triphasé contre 2 types de défauts. Lesquels ?
• On donne: réseau triphasé (230v entre phases et neutre), régime TT (schéma TT), résistances de prise de terre des masses et du neutre: 10Ω, défaut résistif de 30Ω sur une carcasse métallique, local sec. Établir le schéma équivalent du point de vue du défaut et calculer le courant de défaut. Le potentiel entre la carcasse en défaut et la terre est-il dangereux ?
Schéma Calculs
• Même cas, mais la carcasse métallique est à présent éloignée de la prise de terre des masses (ligne longue, résistance du PE de 5Ω). Établir le schéma équivalent du point de vue du défaut et calculer le courant de défaut. Le potentiel entre la carcasse en défaut et la terre est-il dangereux ?
Schéma Calculs
• Dans un local « humide » (UL=25V), la prise de terre des masses a une résistance Ru = 20Ω Le schéma de liaison à la terre est du type TT, la résistance de prise de terre du neutre est de 10Ω. La sensibilité du disjoncteur différentiel est 1A. La protection des personnes est-elle assurée ? Qu'en est-il si Ru = 60Ω ?
• Quelle est la différence entre un disjoncteur différentiel et un interrupteur différentiel ?
