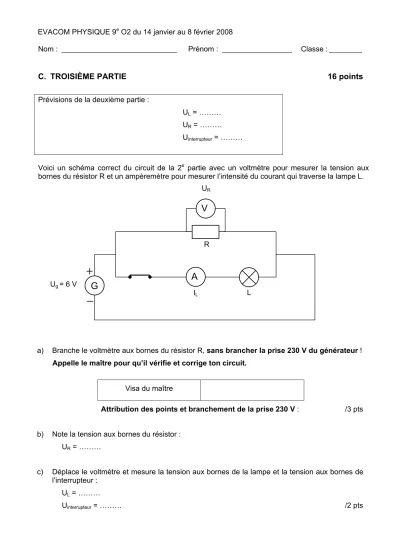

EVACOM PHYSIQUE 9e O2 du 14 janvier au 8 février 2008
Nom : ____________________________ Prénom : _________________ Classe : ________
C. TROISIÈME PARTIE 16 points
Prévisions de la deuxième partie :
UL = ………
UR = ………
Uinterrupteur = ………
Voici un schéma correct du circuit de la 2e partie avec un voltmètre pour mesurer la tension aux bornes du résistor R et un ampèremètre pour mesurer l’intensité du courant qui traverse la lampe L.
a) Branche le voltmètre aux bornes du résistor R, sans brancher la prise 230 V du générateur ! Appelle le maître pour qu’il vérifie et corrige ton circuit.
Visa du maître
Attribution des points et branchement de la prise 230 V : /3 pts
b) Note la tension aux bornes du résistor : UR = ………
c) Déplace le voltmètre et mesure la tension aux bornes de la lampe et la tension aux bornes de l’interrupteur :
UL = ………
Uinterrupteur = ……… /2 pts
R
L
Ug = 6 V
G A
IL
V
UR
2
d) Les résultats de tes mesures sont-ils en accord avec tes prévisions ? Coche la réponse correcte :
Non, car je me suis trompé dans mes prévisions et dans mes mesures.
Non, car mes mesures sont correctes mais je me suis trompé dans mes prévisions.
Non, car mes prévisions sont correctes mais je me suis trompé dans mes mesures.
Oui, mais les différences entre mes prévisions et mes mesures s’expliquent par les imprécisions des mesures.
Oui, mes résultats sont exactement en accord avec mes prévisions.
/1 pt
e) Débranche la prise 230 V du générateur.
Branche l’ampèremètre pour mesurer l’intensité du courant électrique IL qui traverse la lampe, sans brancher la prise 230 V du générateur !
Appelle le maître pour qu’il vérifie et corrige ton circuit.
Visa du maître
Attribution des points et branchement de la prise 230 V : /2 pts f) Note l’intensité du courant dans la lampe :
IL = ………..
g) Déplace l’ampèremètre et mesure l’intensité du courant électrique qui traverse le résistor :
IR = ………..
/2 pts h) Calcule la puissance électrique fournie par le générateur.
Réponse :
/3 pts
3
i) On veut protéger ce circuit par un fusible. Place correctement le fusible sur le schéma.
/1 pt j) Avec lequel ou lesquels des 4 fusibles ci-dessous le circuit peut-il fonctionner sans que le
fusible ne grille ?
Entoure ta (tes) réponse(s).
Fusible 0,1 A, Fusible 0,3 A Fusible 1 A Fusible 3 A Explique ton (tes) choix (sans explication, tu n'obtiendras aucun point) :
/2 pts
Tu as fini cette épreuve. Démonte maintenant ton circuit. Range le matériel sur ta place de travail, tel qu’il était au début de l’épreuve.
À saisir Total de l’épreuve : /35 pts
