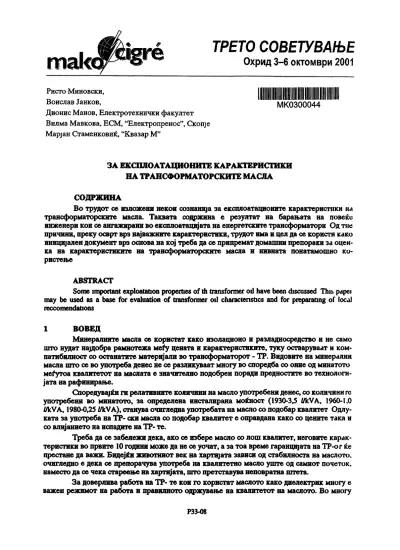

та!« ТРЕТО СОВЕТУВАЊЕ
Охрид 3-6 октомври 2001
Ристо Миновски, Воислав Јанков,
Дионис Манов, Електротехнички факултет Вилма Мавкова, ЕСМ, "Електропренос", Скопје Марјан Стаменковиќ, "Квазар М"
ЗА ЕКСПЛО АТАЦИОНИТЕ КАРАКТЕРИСТИКИ НА ТРАНСФОРМАТОРСКИТЕ МАСЛА СОДРЖИНА
Во трудот се изложени некои сознанија за експлоатационите карактеристпки на трансформаторските масла. Таквата содржина е резултат на барањата на повеќс инженери кои ое ангажирани во експлоатацијата на енергетските трансформатори Од тне причини, преку осврт врз најважнвте карактеристики, трудот има и цел да се користи како иницијален документ врз основа на кој треба да се припремат домашни препораки за оцен- ка на карактеристиките на трансформаторските масла и нивната понатамошно ко- ристење
АВЅТКАСТ
Ѕоте ипрогииК ехр!оа1аИоп ргорегИеѕ оѓ Љ Сгапѕѓогтег о§1 Науе Бееп <Ј1$сиѕѕе<] ТТнѕ раре!
тау 5е иѕе4 аѕ а 5аѕе ѓог еуа1иа1ќ>п оѓ (гапѕѓогтег 01! сНагасЈепѕИсѕ апс! ѓог ргерагастѕ оГ 1оса1 гессотеп(1а&опѕ
1 ВОВБД
Мннералнете масла се користат како изолационо и разладносредство и не само што нудат најдобра рамнотежа меѓу цената и карактеристиките, туку остваруваат и ком- патибнлност со останатите материјали во трансформаторот - ТР. Видовите на минерални масла што се во употреба денес не се разликуваат многу во споредба со оние од минатото меѓутоа квалитетот на маслата е значително подобрен поради предностите во технологи- јата на рафинирање.
Споредувајќи ги релатавните количини на масло употребени денес, со количини гс употребени во минатото, за определена инсталирана моќност (1930-3,5 ДОсУА, 1960-1.0 МсУА, 1980-0,25 ДОсУА), станува очигледна употребата на масло со подобар квалитет Одлу- ката за употреба на ТР- <жи масла оо подобар квалитет е оправдана како со цените така и со влијанието на испадите на ТР- те.
Треба да се забележи дека, ако се избере масло оо лош квалитет, неговите карак- теристнки во првите 10 години може да не се уочат, а за тоа време гарашодата на ТР-ог ќе престане да важи. Бидејќи животаиот век на хартвдата зависи од стабилноста на маслото.
очигледно е дека се препорачува употреба на квалитетно масло уште од самиот почеток, наместо да се чека стареење на хартајата, што претставува неповратна штета.
За доверлжва работа на ТР- те кои го користат маслото како диелектрик многу е важен режимот на работа и правшгаото одржување на квалитетот на маслото. Во многу
РЗЗ-08
зеМЈИ поголем број на електроенергетски организации имаат правила и препораки за уно- треба на трансформаторски масла. Упатствата дадени врз основа на ПОСТОЈНИТС искуства меѓусебе се разликуваат во поглед на постапките и критериумите Меѓутоа, споредува|ќн ги поважните методи за испитување на маслата, можно е да се прспорачат единствсни критериуми за оценка на резултатите од испитувањата.
Многу е потешко да се утврди зачестеноста на испитувањата и граничните вред- ности на деградација на маслата кои би биле прифатливи за сите масла со оглсд на различните услови на користење на ТР- те, барањата кои ТР- те треба да ги задоволат м структурата на ЕЕС На пример, за поголеми ЕЕС комплетната примена на препоракп ге дадени во овој труд е економски неоправдана за дистрибутивните ТР, каде се прифаЌЈ поголем ризик од испад Од друга страна, во индустриите ЧИЈЗ работа многу зависи од сигурноста на снабдувањето со електрична енергија, може да се бара почеста и поредовна ко!' грола на квалитетот на маслото за да ризикот од испад би бил помал
Насоките кои понатака ќе бидат дадени се предложени со цел да послужат како база за изработка на упатства за трансформаторските масла
2 ОСОБИНИ И РАЗГРАДУВАЊЕ НА МАСЛОТО
За да ЈЗ задоволи својата повеќеструка улога на диелектрик, преносител на то- плина и гасител на електричниот лак, маслото мора да ги има следните основни особини
- висока диелектрична цврстина со цел да ги издржи напрегањата на коишто е и ѕ- ложено во експлоатациЈата,
- доволно висока вискозност за да обезбеди циркулација и пренесување на к>- плина.
- адекватни особини при ниски температури, дури и на екстремно ииски, коиипо со предвидуваат во местото каде што е вграден ТР,
- соодветна отпорност спрема оксидација, со што сс обезбедува долготраЈно да ос- тане во употреба
Минералното масло во експлоатациЈа е изложено на деградација лод влијание на работните услови За време на користењето, маслото често е во допир со воздух и како рс- 'ултат на тоа е изложено на оксидациони реакции кои се забрзани при зголемена темпера- тура и присуството на голи бакарни спроводници и контакти кои дејствуваат каталитички Може да се појави промена на бојата, создавање на кисели производи и, во поодмакнап ите стадиуми на оксидација, издвојување на талог, што може да дејствува штетно врз диелек- тричните особини на маслото
Покрај производи од оксидација, во маслото можат да се акомулираат за времс на експлоатациЈата и други производи на загадување (вода, цврсти честици и поларни соедл- аувања кои се растварат во маслото) и да ги променат неговите особини Присуството на овие загадувачи и секо) облик на разградување на маслото може да се утврди со промена на една или повеќе каактеристики кои ќе ги споменеме
3 ИСПИТУВАЊА НА МАСЛОТО И НИВНО ЗНАЧЕЊЕ 3.1 Општо
Карактеристиките на ТР-ското масло дават многу информации за состојбата на ТР- от Анализирајќи ги карактеристиките на маслото за време на експлоатацијата на ТР може да се донесат заклучоци за стареењето на хартијата, за појава на топли места, еле-
ктрични грешки и др. Овие податоци можат да се искористат како показатели *а да се превземат соодветни мерки за подобрување на состојбата на ТР.
3.2 Земање примерок на масло
Со цел примерокот да е типичен претставник на ТР -ското масло, треба да се запазуваат определени правила за земање на примерокот. Ако не се стори тоа, резул- татите од анализата можат да доведат до погрешни заклучоци, а тоа ќе вли^ае на состојбата, ќе повлече губење време.
Деталните барања при земањето примерок се дадени во стандардот 1ЕС 475 Посе- бно, треба да се забележат следниве барања:
• Примерокот треба да го земе стручно лице За таа цел треба да се користат стаклени садови што се чисти и суви, во спротивно, тоа во зачителна мерка ќе влиЈае врз (§б, температурата на палење, како и на содржината на вода Само неколку ррт машинско масло ќе ги зголеми диелектричните загуби,
• Примероците масло треба да се земат од масло што циркулира За таа цел примерокот треба да се земе од вентилот на дното од резервоарот,
• Анализата започнува со испуштање на доволно количество на масло од испус- ната цевка,
• Исгшрањето на боцатата се врши со масло, во согласност со следниве чекори - Да се дозволи да истече некоја количина на масло од казанот Ова е потре-
бно за да се спречи мешањето и навлегувањето на воздухот во маслото Ова е посебно важно кога примерокот е земен при влажни услови, кога за- ситувањето со вода може да биде многу брзо,
- Бидејќи садот треба целосно да се наполни, стаклените садови се недо- волно погодни затоа што треба да се остави мал простор за експанзи)а на воздухот,
- Од кога ќе се земе примерок треба да се обезбедиме дека поклопката е чиста, неоштетена и соодветно прицврстена за садот,
- Обележувањето на примерокот треба да овозможи негово идентифн- кување;
- Маслото треба да се чува во мрачно место или во погодна кутиЈа, ако се употребени стаклени или пластични садови. Минералните масла, се многу осетливи на УВ светлина и може да ги влошат своите карактеристики ако се изложат на неа.
3.3 Што се анализира и зошто
Постојат голем број на испитни методи коишто можат да се применат за испиту- вање на маслата, коишто се набавени и на маслата во ексгшоатација, како за проверка на нивната состојба во поглед на понатамошната употребливост, така и за давање упатства ЈИ начинот на одржување. Во основа со тие методи се испитуваат следните карактеристнки 1) изглед и боја; 2) пробивен напон; 3) содржина на вода; 4) неутрализационен броЈ, 5) ссди- мент и талог, 6) електрична специфична отпорност- р и фактор на диелектричнитс лагуби - г$б, 7) граничен меѓуповршински напон; 8) оксидациона стабилност; 9) вкупна содржина на гасови, 10) точка на палење; 11) точка на течење; 12) густина, 13) вискозност, 14) содржина на антиоксиданти.
Карактеристиките 7 до 10 се вршат спрема потреба; 11 до 13 не се битни, меѓутоа можат да се користат за идентификација на маслото; 14 - само за инхибирани масла.
Изглед и боја. Надворешниот изглед и бојата даваат брза и корисна информација која може да се добие непосредно. Темната боја на маслото е показател дека тоа почнало
старее, и претставува прв чекор на формирање на слободен талог Надворешшкп изглед може да биде показател за присуство на вода, и тоа дали маслото содржи какип било нечистотии како што се влакна или целулозни честички Непријатниот мирис можс да индицира ггробив во ТР
Пробивен напон. Наизменичниот пробивен напон с мерка за способносга п<1 маслото да ги издржи електричните напрегања. Тој зависи од содржината на вода и чсх- тички во маслото. Оваа карактеристика обврзно се проверува пред пуштање во рабом н<>
новиот ТР, како и кога ТР-ското масло и хартиената изолација започнуваат да стареат бидејќи процесот на стареење генерира присуство на вода и честички Со сп странување иа водата и честиците пробивниот напон на секое масло може да се покачи на преку 70 КУ ц,|
расто]ание меѓу електродите од 2,5 тт
Содржина на вода. Водата може да потекнува од атмосферата или настанува како пронзвод на разорување на изолационите материјали. Ниската содржина на вода како п водата КОЈЗ с во растворена состојба, не влијаат врз изгледот на маслото, од тис прнчили нивото на растворената вода се утврдува со помош на хемиски или физички методи Ап- сорпцијата на водата во маслото се зголемува со зголемување на температурата и не\мра- лизациониот број (сл 1) Во случаЈ на заситен раствор водата не може да се раствори во маслото, таа се издвојува во облик на емулзија или капки вода, слободната вода ]<\
на4 1- (ува диелектричната цврстина и специфичната електрична отпорност на масхпото и I <>
зголемува /#л
Во ТР водата се распределува помеѓу маслото и хартијата, при што содржинат а па вода е Јначително поголема во хартијата. Малите промени на температурата шачнтелно ЈЗ менуваат содржината на водата во маслото, меѓутоа многу малку во хартијата
Во табела 1 дадени се граничните вредности на содржината на водата во масжмп ко" овозможуваат содржината на водата во целулозната хартија да се одржува во прифа I- ли1;и граници, при температура на маслото од 40 °С до 60 °С
Високата содржина на вода ја забрзува хемиската деструкција на изолацнонам хартија и укажува на непожелни работни услови или одржување во експлоатаци)а кос бара корекции.
Неутрализациоиен број. Неутрализациониот број е показател дали маслото содржи кисслини. Високата вредност или порастот на истата покажува дека маслото *<1- по^мало да оксидира Киселините ЈЗ зголемуваат растворливоста на водата во хартнј.иа.
како резултат на нивната поларна структура
Седимент и талог Ово испитување ги разликува во маслото нерастворлишкн талог (седимент) и вкупниот талог Цврстите материи се нерастворливи оксидациони нпп деградациони производи на цврстите или течните изолациони материјали, влакна оц ра Ј- лично потекло, јаглерод, метални оксиди и тн., кои се резултат на условите на рабсиа па ТР Присуството на цврстите честици може да Ја намали диелектричната цврстина н<> м,1- слс гс). а издвоениот талог да ЈЗ спречи размената на топлина и на ТОЈ начин да ]А улорм дс- струкцијата на изолацијата
Фактор на дислектрични загуби и специфична отпорност на изолацијата. Обс 1 с карактеристики се многу осетливи кога во маслото се присутни растворливи поларнн Јагл- Дувачи, производи на стареење или колоиди и можат да предупредат на промени. во врс- мето додека чагаденоста е уште толку мала, што не може да се открие со хемиски методп
Водата. сама по себе, не влијае на овие карактеристики, но може да учествува ио формирањсто на стабилен комплекс со оксидационите продукти, или со други загадувачп Што доведува до висока вредност на ц>б
Кога маслото започнува да старее зголемувањето на 1§б може да се открис на Почетокот на оксидациониот процес. Тоа се случува затоа што пероксидите заедно со Металите формираат комплекси кои имаат силна поларност и големата содржина на цши ги зголемува диелектичните загуби
200
150
5 100
3 50
10
7
10 20 30 40 50 60 Температура на маслото во текот на работата ("О
Сл.1. Неутрализационен број во зависност од температура
А) Заситен раствор на вода во ново масли В) Заситен раствор на вода во остарено масло кос им<1 неутрализациоенн број од 0,3 § КОНПсѕ
Постои врска помеѓу 1%б и специфичната електрична отпорност при зголемени температури, така што 1§ б се зголемува а р се намалува. Корисни информации можат да се добијат при мерењето на г%б или рна амбиентна температура и при 90 °С. Ако резул- татот при 90 °С е задоволителен а притоа е незадоволителен при пониска температура, тоа укажува дека се присатни вода или производи од деградација кои се таложат на ладно во толерантни количини. Лошите резултати при двете температури укажуваат на значително поголема загаденост.
Меѓуповршински напон.Анализата на меѓуповршинскиот напон во комбинаци)а со 1%б може да даде предупредувачки сигнал кога започнало стареењето на маслото Заради тоа е тешко да се интерпретираат резултатите во текот на експлоатацијата на ТР - е Меѓутоа, ако маслото кое има вредности на меѓуповршинскиот напон околу граничнитс вредности наведени во табелата 1 или под неа, тогаш треба понатака да се испитува
Вкупна содржина на гасови. За голем број применувани минерални масла, опреде- лувањето на вкупната содржина на растворените гасови има мало значение за проверка на состојбата и квалитетот на маслото
Анализата на гасовите во маслото која има за цел да се откријат зачетоци на гре- шки, се врши според методите дадени во ШС 567 и ШС 599. Со тие анализи може да се оп- редели физичката состојба на ТР- от, со осврт на факторите како што се: пробив, топли места, стареење на хартијата итн. Оваа анализа не е предмет на разгледувања во ово| трул
Точка на палење. Ниската точка на палење укажува дека се присутни иснарливи (запаливи) компоненти на маслото. Продолженото изложување на маслото на многу висо- ки температури како резултат на некоја грешка во ексшгоатацијата може да наталожи то- лку нискомолекуларни јаглеводороди што може да ја намали точката на палење
Точка на течење. Точката на течење е мерка за можноста на маслото да тече при ниски температури. Не е утврдено дали оваа особина на маслото зависи од нивото на
деградација на маслото Промените на точките на течење можат да се интерпретираа I како резултат на различен квалитет на типовите на маслото
Густина. При ниски температури важно е точно да се определи густината ла ма- слото за да се избегне можноста од пливање на ледот во маслото Ова може да сс счучи кога е присутна слободна вода во ТР- те кои не се под напон и може да прмчини грсшка <а време на вклучувањето на Т1Р
Внскозност. Вискозноста е контролен фактор за влошување на особинитс на иадс- н>ето на маслата: ниска вискозност значи подобро ладење, а зголемувањето на температл - рата ја намалува вискозноста.
Содржина на антноксидаптн и оксидациона стабнлност. Маслото може да окскднра под влијание на кислород и температура Без кислород маслата нема да оксидираат. но ма- слата содржат мали количини воздух, дури и по дегазирањето кои ќе учествувааг во процесот на оксидација Зголемената температура го забрзува стареењето на маспото, а како поткрепа на ова се смета дека зголемувањето на температурата на масжпо над дозволената за 6 К го намалува неговиот животен век за половина
Што се случува кога маслото започнува да оксидира?
Првата реакција е создавање на слободнн радикали. Оваа реакциЈа е проспедена со ослободување на топлина ОВОЈ чекор е важен и е карактеристичен за сите масла Лко ништо не Ја спречи реакцијага, следниот чекор е создавање на пероксид прску киснород- ните радикали. Пероксидот е нестабилен така да следната негова реакциЈа можс да доведе до формирање на два нови радикали кои можат да ЈЗ продолжат реакцијата
Постојат два основни вида на антноксиданти, уништувачи на радикалите и УПННЈ- тувачи на пероксидите Првите ги стабилизираат слободните радикали со внесувањс на водороден атом во реакцијата на сшдавање на слободни радикали Вторите го оновогмо- жуваат формирањето на дополнителни слободни радикали со разложување на псрокшдо!
на повеќе стабилни соединениЈа
Формирањето на радикалите е важно де стабилноста. Металните комплскен сс од- несуваат како катализатори при оксидацијата, додека некои метални комплекси се добро познатн инхибитори. Инхибираните масла поспоро се разградуваат од неинхибиранпто сс додека во маслото е присутен активен инхибитор
Степенот на заштита со помош на антиоксиданти зависи од хемнскиот сосгав иа базното масло и концентрацијата на инхибиторите Определувањето на преостанатпог ни- хибитор во маслото кое е во експлоатација дава можност да се процени колку е потршпсн инхибиторот.
Треба да се има предвид дека оксидацијата не е исто што и термимката сга- билност. Имено, термичката стабнлнот ЈЗ претставува температурата кога маскло започнува да се разложува без кислород Критичната температура за овој може да биде 350 °С
4 ОЦБНКА НА МАСЛОТО ВО ЕКСПЛОАТАЦША
4.1 Зачестеност на испитувањата на маслото во сксолоатација
Не е можно да се даде општо правило за зачестеноста на испитувањата на кгас кпо во експлоатација, а кое би било примекливо на сите случаи кои сс среќаваат в<>
практиката.
Зачестеноста на испитувањата на маслата воексплоатација зависн од впдо!
функцијата, моќноста, конструкцијата и работните услови на енергетскиотТР Често мора да се најде компромис помеѓу економските фактори и барањата за испитувања
Зачестеноста на испитувањата која се нуди во [1] е дадена во табела 1 Меѓутоа, ефикасните заштитни системи за спречување на допирот на маслото со атмосферата ово Ј- можуваат помала зачестеност на испитувања.
Општо земено, зачестиноста на испитувањата кои треба да се вршат на ТР-ските масла произлегува од следното:
периодичната проверка на карактеристиките се врши во интервали кои се предложени во табелата 1 до колку производителот не даде други препораки ако е потребно, испитувањата треба да се вршат и почесто,
повеќе оптеретените ТР треба да се контролираат почесто;
зачестеноста на испитувањата треба да се зголеми во сите случаи каде по- важните карактеристики на маслото се приближуваат кон граничните вред- ности, дефинирани како критериум за продолжување на експлоатациЈата 4.2 Категории на трансформатори
Енергетските ТР кои се среќаваат во високонапонските постројки на македон- скиот ЕЕС, користејќи ги спецификациите дадени во [1], може да се сврстат во следните категоршг
Категорија А. Енергетски ТР за најголем напон 245 и 420 1сУ како и енергетските ТР од кој било напон чија непрекината работа е од витален интерес Во последниве би можело да се сврстат сите блок ТР со најголем напон од 123 1сУ (Дали ?)
КатегориЈа В. Енергетски ТР за најголем напон 123 1еУ (не оние кои припаѓаат во категорија А)
Категорија С. Енергетски ТР за најголеми напони до 361сУ (не оние кои припаѓаат во категорија А).
Категорија Р. Резервоарите на регулационите преклопки.
Во врска со изнесената категоризација, уште треба да се напомени следново
- изолираните резервоари на регулационите склопки припаѓаат на иста категори)а како соодветниот ТР. Според тоа, регулационите преклопки на 123 1сУ дистрибутивни енергетски ТР би требало да припаѓаат во категоријата В;
- енергетските ТР со моќност еднаква или помала од 10 МУА и напон еднаков или помал од 36 1сУ не-се опфатени со оваа категоризација. За овие ТР програмот на рутинските испитувања се смета неекономичен. Во овој случај, може да се ограничиме на контролни испитувања на трансформаторското масло, кои опфаќаат испитување само на пробивниот напон.
43 Постапки при испитувањата
Местото на испитување како и зачестеноста и видот на испитувањата кои се при- менуваат на примерокот можат да варираат во зависносг од локалните услови и економ- ската оправданост.
Карактеристиките на маслата во експлоатација се многу различно и зависи од степенот на разградување и степенот на загаденосг. Ниедно единствено испитување не може да се смета како доволен критериум за оценка на квалитетот на маслото Глобална оценка за квалитетот на маслото мора да се базира врз оценката на повеќе значајни кара- ктеристики кои се определуваат во добро опремена лабораторија
4.3.1 Испитување на терен. Овие испитувања обично се ограничуваат на визуелна контрола (боја и изглед) и определување на пробивниот напон.
433, Испитувања во лабораторцја . Комплетниот програм ги опфаќа сите испитувања кои претходно се елаборнрани. Заедно со оценката на ошптата состојба на маслото, цс- локупните резултати овозможуваат да се откријат причините за разградување или поте- клото на контаминација за да можат да се превземат соодветни мерки за обезбедување на функционирањето на ТР.
Често со лабораториски испитувања се сака да се утврди единствено поната- мошната употребливост на маслото. За да се даде таква оценка се користат следните испитувања.
- боја и изглед; - пробивен налон. - неутрализационен број, - 1§б или р, -содржина на вода
Во врска со горното треба уште да се напомене:
- за да маслото се одржи стално во употреблива состојба, пожелно е во ситс случаи да се испита содржината на водата, а пред се кога вредностите на пробивниот напон се доближат кон граничната вредност за да се отфрлаг,
- талогот на маслото се јавува само во случаи кога оксидацијата напреднала Ис- куството покажало дека ово испитување не трвба да се врши се додека вредноста на неу- трализациониот бро) е помала од 0,4 гаѕ КОН/ѕ масло.
4.4 Оцевка на карактеристшште на травсформаторскн иасла
Не е можно да се стават строги правила за оценка на маслата кое се во експлоа- тација. Според нскуството маслата во експлоатација можат да се разврстат во следните категории, изработени врз основа на следен>ето на сите значајни особини:
Група 1. Во оваа група спаѓаат маслата кошпто имаат задоволителен квалитет за понатамошна употреба. Тоа се масла чиишто карактеристики се наоѓаат во границите од табелата 1 за ТР од соодветната категорија Освен пробввниот напон, заради една или две особини на маслото што ги пречекоруваат граничните вредности, не треба да се превзема ништо, иако за време на долготрајна експлоатација може да дојде до забрзано разгра- дување на маслото. При интерпретација на резултатите треба да се земаат предвид разлп- чните фактори, како што се- условите на употреба, староста на ТР и воопшто брзината на промената на карактеристиките на маслото.
Група 2 Во оваа група спаѓат маслата коишто за понатамошна работа треба само механички да се прочистат. Состојбата на таквото масло се уочува според зголемената со- држина на вода и нискиот пробивен напон, додека останатите особини се задоволувачкп Маслата можат да изгледат нечисти и заматени. Правилната преработка се состои в<> от- странување на водата и на нерастворливите делови по механички пат, со ломош на фплср машина
Група 3. Маслата од оваа група се во така лоша состојба што нивното подобру- ван>е е можно само по пат на регенерација. На состојбата на таквото масло укажува нерас- творливиот талог, вредностите на неутрализациониот број и /#5коишто се поголеми од наведените во табела 1. Изолационите масла од оваа група мораат да се регенерираат илп да се заменат, што зависи од економскипге фактори
Група 4 Карактеристиките на маслата од оваа група се толку влошени што од технички и економски причини најдобро е да се заменат со нови масла Обично повеќс особини на маслата се незадоволителни
Треба да се земат предвид и следните препораки.
а) ако испитувањата дадат резултат што е надвор од препорачаните граници. во табелата 1, тогаш резултатите треба да се споредат со претходните, и, по потреба. да се земе нов примерок пред да се превземе каква било одлука;
б) општо правило е дека треба да се утврдат повеќе особини кои што не задозво- луваат пред било што да се превземе. Меѓутоа, ако пробивниот напон е испод дадената граница без разлика на вредностите на другите карактеристики, тогаш треба да се превземат соодветни мерки.
ЗАКЛУЧОК
Во трудот се изложени карактеристиките на ТР-кото масло како диелектрик во изолационите снстеми кои користат масло-хартиена и масло- бариерна изолација. Иници- рани се некои дилеми, за чие разрешување ќе бидат потребни активности надвор од Сове- тувањето. Некои иокуства од досегашната експлоатација на енергетските ТР со на|големи напон еднакви или поголеми од 123 1сУ треба да ни дадат можност за нашиот систем да со*- дадеме соодветни препораки за одржуваље на ТР- кото масло, пред се во експлоатациони услови
ЛИТЕРАТУРА
[1] ЛЈЅ (идентичен со ШС 422): Р1ш(И га е!в!с(го(е11шб]св рптепе. ТЈри1ѕ*уо га о<1г2ауапЈе ттегаЈпШ јгоасЈопЈН и!ја и е!е1с1гоее1т1б1сој оргепп
Карактсрп- стика (мср- ва сдиница) Изглед, боја
Пробввен напон
Содржшшна вода(пздЛсз)
Неутрализаци -оненбројОпѕ
КОН/О Свднивнти
талог
-р,спец.елек.
ошорност прнРО-С
(СОт) -;$$па90°Си 40Нгдо60Нг Меѓуповршнн скинапон Содржинана
гасови Точкана
паленхѕ
Категор :
ија на ТР : А.В ј
А.В.Р
А.В
А.В.Р А.В
А.В
А.В
А.В
А.В А.В
Зачсстетхгг на испитувањето ;
! Зкедно ео друпгге квантитативии испитувања
А.В:
После полнење или доливање пред да се стави во работа. Потоа послс 12 месеци. покасно секои 2 години
После полиење или доливаке пред пуштање во работа. ПотоиР:
после 4 години или 70.000 операцш. шш нешто пониско илн спрема упатството на прнозводнтелот
После полиење или доливањв пред ставалв во работа. ПотоаА:
после 3 и 12 месеци а покасно заедно со гасмата анализа После оолне&е или доливање, пред пуштанл во погон. ПотоаВ:
после 12 месеци, покасно секои б годшш шга заедно оо гасната анализа
А. В: сскои б годимм Р: ме е рутинско испитуваке
Не е рутимско испитуванл ако укажува визуелииот преглед или вредноста на неутрализацмонмог број
А.В:
после 12 месеци. покасио секои 6 години А.В:
После полиење или доливање, пред пуштапе во погон. Потоа после 12 иссеци, покасно на 6 години
А.В:
После полнвње или доливање. лред ставамм» во работа. Потоа после 12 месеци. Покасно на б години
Не « рутинско испитување. Може да се бара ако сс забелсжи нс<>-А.В:
бичен мнрис. кога дошло до внатрешна грешка нли кога тран- сформаторот иовторно се полни
Ирснорачанн граинци ^а нн- | тсрвснција
Бистро. бсч иидлнао онечи- стување
А: > 50 1сУ В:>401сУ
Р:
Рсгулакиона склопка во неу- тралата на А. В тринсформатори: >2Ѕ1сУ Рсгулнциона склопка во триагол-
иикот или еднофазна А.ВТР:>401сУ
А <20т$Лсѕ В <40тј/1сг
А. В: :тах. 0^0 т« КОН/*
Не смее да биде присугеи седн- мситсн талог. Вредносште ислод
0.02% по маса можат да се заномарат
на20"С А : пмп 200 оит
А: лмп 1 Шт В: пип 03 СОт
А:тахО,2 В: птх. 1.0 тјп. 15 тМ/тА.В:
А.В:
тах. пад 15 Т ј
Ингсрвснции
Прмчистувањс на маслото илн.
ако е поекономично или оста- натите испитувама тоа го бара-
ат. замена
Да се провери изворот на вла- жност и да се просуди лречи-
стуваи>«
Замена или регенерација иа масло
Ажо има седиментн. прочисту- ваме. Ако е поекоиомично нли
го бараат остаиатите испи- тувања. да се замени маслопго.
Ако има талог да се замени клм рсгенсрира маслото
Коитрола
Контрола
Контрола
Замена на маслото: ТР-от бара контрола
Маиомснн
Да сс види која група
1) Дадеките вредности само ако кмселоста ие е над 0,1 т&
КОН/8
2) За различни содржиии на вода во ТР масло спрема ШС 296 во зависиост од твмперату-
рата и киселинскнот врој глв- дајјат.!
Почесто испмтување кога неу- трализациомиот број е над 03
пмКОН/г Содржииа ма вода
Договор со производителот ако се првпорачуваат други честини и граиичми вредности
Не е рутинско иоштуваке
Слрема упатството на произво- дителот
!
