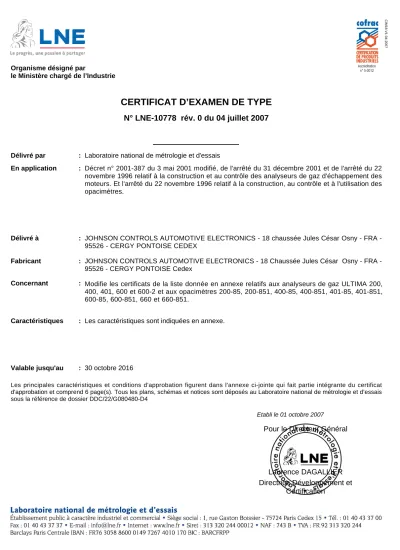

CERTIFICAT D’EXAMEN DE TYPE
N° LNE-10778 rév. 0 du 04 juillet 2007
Délivré par : Laboratoire national de métrologie et d'essais
En application : Décret n° 2001-387 du 3 mai 2001 modifié, de l'arrêté du 31 décembre 2001 et de l'arrêté du 22 novembre 1996 relatif à la construction et au contrôle des analyseurs de gaz d'échappement des moteurs. Et l'arrêté du 22 novembre 1996 relatif à la construction, au contrôle et à l'utilisation des opacimètres.
Délivré à : JOHNSON CONTROLS AUTOMOTIVE ELECTRONICS - 18 chaussée Jules César Osny - FRA - 95526 - CERGY PONTOISE CEDEX
Concernant : Modifie les certificats de la liste donnée en annexe relatifs aux analyseurs de gaz ULTIMA 200, 400, 401, 600 et 600-2 et aux opacimètres 200-85, 200-851, 400-85, 400-851, 401-85, 401-851, 600-85, 600-851, 660 et 660-851.
Caractéristiques : Les caractéristiques sont indiquées en annexe.
Valable jusqu'au : 30 octobre 2016
Les principales caractéristiques et conditions d'approbation figurent dans l'annexe ci-jointe qui fait partie intégrante du certificat d'approbation et comprend 6 page(s). Tous les plans, schémas et notices sont déposés au Laboratoire national de métrologie et d’essais sous la référence de dossier DDC/22/G080480-D4
Pour le Directeur Général
Laurence DAGALLIER
Fabricant : JOHNSON CONTROLS AUTOMOTIVE ELECTRONICS - 18 Chaussée Jules César Osny - FRA - 95526 - CERGY PONTOISE Cedex
Directrice Développement et Certification
Etabli le 01 octobre 2007
n° LNE-10778 rév.0 établi le 4 juillet 2007
Objet
Les modifications concernent les certificats suivants :
Certificat d'examen de type n° F -06-H-111 du 30 janvier 2006 relatif aux analyseurs de gaz ULTIMA 400, 401, 600 et 600-2.
Certificat d'examen de type n° F -06-H-112 du 30 janvier 2006 relatif aux opacimètres ULTIMA 400-85, 401-85, 600-85 et 660.
Certificat d'examen de type n° F -06-H-1048 du 19 octobre 2006 relatif aux opacimètres ULTIMA 400- 851, 401-85, 600-851 et 660-851.
Certificat d'examen de type n° F -06-H-1658 du 30 novembre 2006 relatif à l'analyseur de gaz ULTIMA 200.
Certificat d'examen de type n° F -07-H-0012 du 04 janvier 2007 relatif aux opacimètres ULTIMA 200- 85 et 200-851.
Caractéristiques
Les analyseurs de gaz et opacimètres objet du présent certificat diffèrent des types et modèles approuvés par les certificats précités, par les scellements et la plaque de poinçonnage. Toutes leurs autres caractéristiques restent inchangées.
Sécurisation et scellements Les scellements sont constitués :
- dans le cas de l'unité centrale des analyseurs de gaz et des opacimètres de la série ULTIMA 200 et 600, par le passage d'un fil de scellement qui traverse la face arrière et la face supérieure de l'instrument (voir schémas pages 3 et 5),
- dans le cas de l'unité centrale des analyseurs de gaz et des opacimètres ULTIMA 400 et 401, de deux fils de scellement qui traversent respectivement une face latérale et le châssis (voir schéma page 4),
- dans le cas de la cellule opacimètre SENSORS modèle LCS, par le passage d'un fil de scellement dans un coin supérieur de la cellule (voir schémas pages 3 à 5),
- dans le cas de la cellule opacimètre CAPELEC type CAP3030 ou CAP3030-2, par l'apposition d'un scellement destructible par arrachement sur une vis de fixation dans la partie supérieure d'une des faces de la cellule (voir schémas pages 3 à 5),
Les fils de scellement peuvent être constitués soit :
- d'un fil perlé métallique pourvu d'un dispositif de scellement en plomb ou en plastique destiné à recevoir la marque du fabricant ou du réparateur. Le dispositif de scellement assure
l'immobilisation du fil perlé.
- d'un fil perlé en plastique pourvu d'une tête destinée à recevoir la marque du fabricant ou du réparateur et qui assure également l'immobilisation du fil perlé.
n° LNE-10778 rév.0 établi le 4 juillet 2007
Marquages et inscriptions
La plaque de poinçonnage, située sur la face arrière de l'unité centrale des analyseurs de gaz et opacimètres et sur une face de la cellule opacimètre SENSORS modèle LCS, destinée à recevoir la marque de vérification primitive dite à la bonne foi et le numéro d'identification du fabricant, est constituée soit :
- d'une plaque en plomb maintenue par deux rivets,
- d'une étiquette destructible par arrachement et dans ce cas peuvent subsister au dos de l'instrument les deux trous initialement destinés à la fixation de la plaque de poinçonnage en plomb.
La marque du fabricant ou du réparateur peut être située à gauche ou à droite de la marque de vérification primitive dite à la bonne foi.
Inscriptions réglementaires
La référence à la décision d'approbation de modèle ou au cer tificat d'examen de type, figurant sur la plaque d'identification des instruments concernés, reste inchangée.
n° LNE-10778 rév.0 établi le 4 juillet 2007
Scellements et plaque de poinçonnage des instruments série 200
Cellule CAPELEC Type CAP3030 ou CAP3030-2
ULTIMA 200-851
Etiquette destructible par arrachement
SD 72 Scellement à la marque du
fabricant SD72 destructible par arrachement.
Cellule SENSORS Modèle LCS ULTIMA 200-85 Analyseur de gaz ULTIMA 200
Analyseurs de gaz et opacimètres ULTIMA 200-85 et 200-851 Unité centrale
Scellement à la marque du fabricant SD 72 Scellement à la marque du
fabricant SD 72 destructible par arrachement.
Scellement à la marque du fabricant SD 72 destructible
par arrachement.
Scellement à la marque du fabricant SD 72
ou
Plaque de poinçonnage
ou
n° LNE-10778 rév.0 établi le 4 juillet 2007
Scellements et plaque de poinçonnage des instruments série 400
Cellule CAPELEC Type CAP3030 ou CAP3030-2 ULTIMA 400-851 et 401-851
Scellement à la marque du fabricant SD 72 destructible par arrachement.
Cellule SENSORS Modèle LCS ULTIMA 400-85 et 401-85 Scellement à la marque du
fabricant SD 72 Analyseurs de gaz ULTIMA 400 et 401
Analyseurs de gaz et opacimètres ULTIMA 400-85, 400-851, 401-85 et 401-851 Unité centrale
Etiquette destructible par arrachement
SD 72 Scellement à la marque du
fabricant SD 72 destructible
par arrac hement. ou
Scellement à la marque du fabricant
SD 72
Plaque de poinçonnage
ou
n° LNE-10778 rév.0 établi le 4 juillet 2007
Scellements et plaques de poinçonnage des instruments série 600
Cellule SENSORS Modèle LCS ULTIMA 600-85 et 660 Scellement à la
marque du fabricant SD 72
Cellule CAPELEC Type CAP3030 ou CAP3030-2 ULTIMA 600-851 et 660-851 Scellement à la marque du
fabricant SD 72 destructible par arrachement
Analyseurs de gaz ULTIMA 600 et 600-2
Analyseurs de gaz et opacimètres ULTIMA 600-85 et 600-851 Opacimètres ULTIMA 660 et 660-851
Unité centrale
Etiquette destructible par arrachement
SD 72
Scellement à la marque du fabricant SD 72 destructible
par arrachement Scellement à la
marque du fabricant SD 72
ou
Plaque de poinçonnage
ou
n° LNE-10778 rév.0 établi le 4 juillet 2007
Validté :
La date de validité des certificats précités est inchangée.
Ils sont valables jusqu'au :
- 4 novembre 2008 pour les analyseurs de gaz ULTIMA 600 et 600-2,
- 15 avril 2013 pour les analyseurs de gaz ULTIMA 400 et 401,
- 30 octobre 2016 pour l'analyseur de gaz ULTIMA 200.
- 27 septembre 2014 pour les opacimètres ULTIMA 200-85, 200-851, 400-85, 400-851, 401-85, 401-851, 600-85, 600-851, 660 et 660-851.
