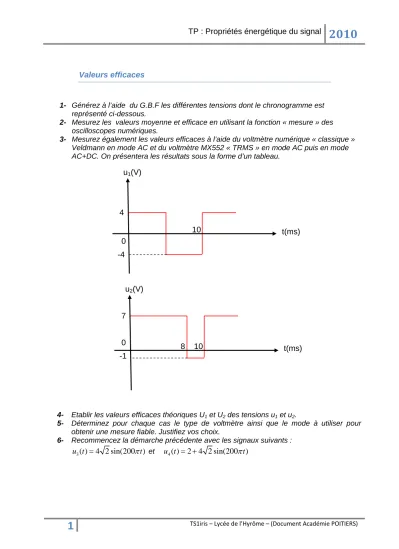

TP : Propriétés énergétique du signal   2010

1

      TS1iris – Lycée de l’Hyrôme – (Document Académie POITIERS)

Valeurs efficaces

1- Générez à l’aide du G.B.F les différentes tensions dont le chronogramme est représenté ci-dessous.

2- Mesurez les valeurs moyenne et efficace en utilisant la fonction « mesure » des oscilloscopes numériques.

3- Mesurez également les valeurs efficaces à l’aide du voltmètre numérique « classique » Veldmann en mode AC et du voltmètre MX552 « TRMS » en mode AC puis en mode AC+DC. On présentera les résultats sous la forme d’un tableau.

4- Etablir les valeurs efficaces théoriques U1 et U2 des tensions u1 et u2.

5- Déterminez pour chaque cas le type de voltmètre ainsi que le mode à utiliser pour obtenir une mesure fiable. Justifiez vos choix.

6- Recommencez la démarche précédente avec les signaux suivants :

3( ) 4 2 sin(200 )

u t = πt et u t4( )= +2 4 2 sin(200πt)

10

4

-4 0

u

1

(V)

t(ms)

-1

8 10 7

0 u

2

(V)

t(ms)
