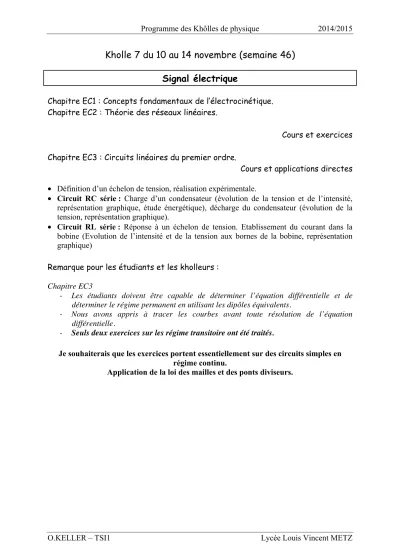

Programme des Khôlles de physique 2014/2015

O.KELLER – TSI1 Lycée Louis Vincent METZ

Kholle 7 du 10 au 14 novembre (semaine 46) Signal électrique

Chapitre EC1 : Concepts fondamentaux de l’électrocinétique.

Chapitre EC2 : Théorie des réseaux linéaires.

Cours et exercices Chapitre EC3 : Circuits linéaires du premier ordre.

Cours et applications directes

• Définition d’un échelon de tension, réalisation expérimentale.

Circuit RC série : Charge d’un condensateur (évolution de la tension et de l’intensité, représentation graphique, étude énergétique), décharge du condensateur (évolution de la tension, représentation graphique).

Circuit RL série : Réponse à un échelon de tension. Etablissement du courant dans la bobine (Evolution de l’intensité et de la tension aux bornes de la bobine, représentation graphique)

Remarque pour les étudiants et les kholleurs : Chapitre EC3

- Les étudiants doivent être capable de déterminer l’équation différentielle et de déterminer le régime permanent en utilisant les dipôles équivalents.

- Nous avons appris à tracer les courbes avant toute résolution de l’équation différentielle.

- Seuls deux exercices sur les régime transitoire ont été traités.

Je souhaiterais que les exercices portent essentiellement sur des circuits simples en régime continu.

Application de la loi des mailles et des ponts diviseurs.
