DIMENSIONS Toutes les dimensions sont en mm (pouces)

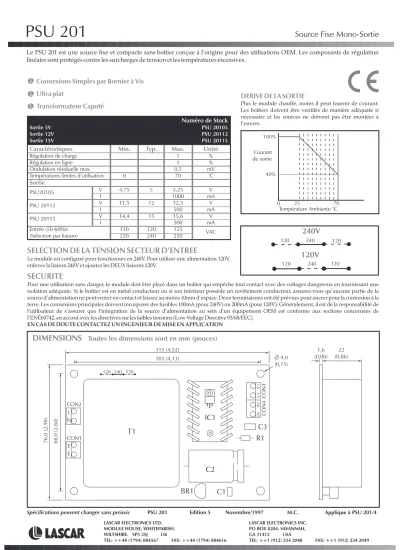

PSU 201 Source Fixe Mono-Sortie
Caractéristiques Min. Typ. Max. Unité
Sortie
Régulation de charge 1 %
Régulation en ligne 1 %
Ondulation résiduelle max. 0,5 mV
Températures limites d’utilisation 0 70 °C
PSU20105 V 4,75 5 5,25 V
I 1000 mA
PSU 20112 V 11,5 12 12,5 V
I 500 mA
PSU 20115 V 14,4 15 15,6 V
I 500 mA
Entrée (50-60Hz) 110 120 125 VAC
(Sélection par liaison) 220 240 250
Numéro de Stock
Sortie 5V PSU 20105
Sortie 12V PSU 20112
Sortie 15V PSU 20115 100%
40%
Courant de sortie
0 25 70
Température Ambiante °C
T1
C2
BR1 C1
R1 IC1 C3
115 (4,52) 105 (4,13)
76,0(2,99) 66,0(2,60)
∅4,0 (0,15)
(0,06)1,6 22 (0,86)
Spécifications peuvent changer sans préavis PSU 201 Edition 5 Novembre/1997 M.C. Applique à PSU 201/4 L
N
E E CON1 CON2
CON4CON3
240V 120V
120 120
120 120 240
240
V+0VV+0V
120 240 120
LASCAR ELECTRONICS LTD. LASCAR ELECTRONICS INC.
MODULE HOUSE, WHITEPARISH, PO BOX 8204, SAVANNAH,
WILTSHIRE. SP5 2SJ UK GA 31412 USA
TEL: ++44 (1794) 884567 FAX: ++44 (1794) 884616 TEL: ++1 (912) 234 2048 FAX: ++1 (912) 234 2049
Le PSU 201 est une source fixe et compacte sans boîtier conçue à l’origine pour des utilisations OEM. Les composants de régulation linéaire sont protégés contre les surcharges de tension et les températures excessives.
Connexions Simples par Bornier à Vis Ultra plat
Transformateur Capoté
DERIVE DE LA SORTIE
Plus le module chauffe, moins il peut fournir de courant.
Les boîtiers doivent être ventilés de manière adéquate si nécessaire et les sources ne doivent pas être montées à l’envers.
SELECTION DE LA TENSION SECTEUR D’ENTREE
Le module est configuré pour fonctionner en 240V. Pour utiliser une alimentation 120V, enlevez la liaison 240V et ajoutez les DEUX liaisons 120V.
SECURITE
Pour une utilisation sans danger, le module doit être placé dans un boîtier qui empêche tout contact avec des voltages dangereux en fournissant une isolation adéquate. Si le boîtier est en métal conducteur ou si son intérieur possède un revêtement conducteur, assurez-vous qu’aucune partie de la source d’alimentation ne peut entrer en contact et laissez au moins 10mm d’espace. Deux terminaisons ont été prévues pour ancrer pour la connexion à la terre. Les connexions principales doivent incorporer des fusibles 100mA (pour 240V) ou 200mA (pour 120V). Généralement, il est de la responsabilité de l’utilisateur de s’assurer que l’intégration de la source d’alimentation au sein d’un équipement OEM est conforme aux sections concernées de l’ENÊ60742, en accord avec les directives sur les faibles tensions (Low Voltage Directive 93/68/EEC).
EN CAS DE DOUTE CONTACTEZ UN INGENIEUR DE MISE EN APPLICATION
