Paul Landercy © Laboratoire d’Electrotechnique Cahier Thématique N°1 – V 1.1 - 2015 Caractéristiques générales des appareils de
mesure de type multimètre
1

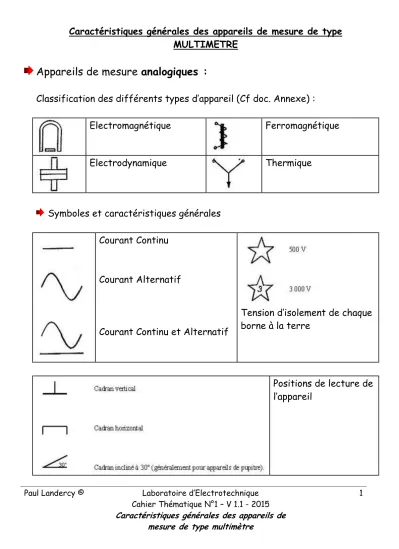

Caractéristiques générales des appareils de mesure de type MULTIMETRE
Appareils de mesure analogiques :
Classification des différents types d’appareil (Cf doc. Annexe) :
Electromagnétique Ferromagnétique
Electrodynamique Thermique
Symboles et caractéristiques générales Courant Continu
Courant Alternatif
Courant Continu et Alternatif
Tension d’isolement de chaque borne à la terre
Positions de lecture de l’appareil
Paul Landercy © Laboratoire d’Electrotechnique Cahier Thématique N°1 – V 1.1 - 2015 Caractéristiques générales des appareils de
mesure de type multimètre
2
20 Hz … 5 kHz
Bande de fréquence
dans laquelle l’appareil peut fonctionner0.5
Classe de précision
de l’appareil à 0.5 % du calibre (Fond d’échelle de mesure)1
Classe de précision
de l’appareil à 1 % du calibre (Fond d’échelle de mesure)2
Classe de précision
de l’appareil à 2 % du calibre (Fond d’échelle de mesure)Sécurité des appareils de mesures
Ces symboles sont indiqués sur les appareils :
Isolation de chaque borne de raccordement vis-à-vis de la terre Double isolation électrique
Degré de pollution (CEM) niveau 2
Exercice : Déterminez les caractéristiques de cet appareil en décodant les symboles suivants :
………
………
Paul Landercy © Laboratoire d’Electrotechnique Cahier Thématique N°1 – V 1.1 - 2015 Caractéristiques générales des appareils de
mesure de type multimètre
3
Exercice : Soit l’appareil analogique suivant :
Déterminez :
Tension d’isolement : Classe de précision :
Bande de fréquence :
Paul Landercy © Laboratoire d’Electrotechnique Cahier Thématique N°1 – V 1.1 - 2015 Caractéristiques générales des appareils de
mesure de type multimètre
4
Appareils de mesure numériques :
Schéma synoptiqueVocabulaire propre aux techniques numériques :
o Un multimètre possède plusieurs
gammes
ouétendues
de mesure o La plus grande valeur de mesure dans la gamme s’appelle lecalibre
. o L’affichage numérique comporte plusieursDigit
(chiffres)o Le
nombre de points
(count) est le nombre de valeurs différentes que peut afficher l’appareil dans une gamme donnée.o La
résolution
est la plus petite valeur de mesure que l’appareil peut afficher dans la gamme sélectionnée. Cela correspond à la variation du dernier digit (chiffre) à droite.o La
précision
oul’exactitude
de la mesure dépend de plusieurs facteurs : - La résolution de l’appareil- La qualité des composants internes
- La précision des références de tension internes - Etc.
Cette précision est exprimée en :
% de la mesure + x points de résolution
o La
cadence
de mesure est le nombre de mesures réalisées par secondePaul Landercy © Laboratoire d’Electrotechnique Cahier Thématique N°1 – V 1.1 - 2015 Caractéristiques générales des appareils de
mesure de type multimètre
5
Soit l’appareil suivant :
Exemple de calcul de l’incertitude de mesure sur cet appareil réglé sur le calibre 6 Vdc.
Précision annoncée par le constructeur : 1 % de la valeur lue + 3 count
Résolution de la mesure : 1 mV Valeur mesurée : 2,5V
Incertitude ΔV = 1% x 2,5 + 3 x 0,001 ΔV = ± 0,028 V
La mesure réelle est comprise entre Vmesurée – ΔV <= V <= Vmesurée + ΔV L’incertitude relative est :
(ΔV / Vmesurée ) x 100 = 1,12 % Extrait d’une Fiche Technique Du multimètre FLUKE 111
