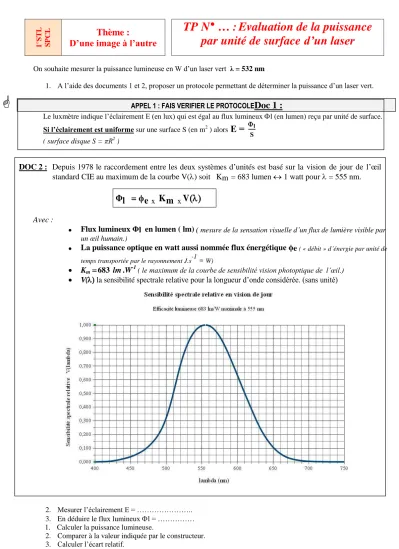

1°STL SPCL
Thème :
D’une image à l’autre
TP N° … : Evaluation de la puissance par unité de surface d’un laser
On souhaite mesurer la puissance lumineuse en W d’un laser vert λ = 532 nm
1. A l’aide des documents 1 et 2, proposer un protocole permettant de déterminer la puissance d’un laser vert.
APPEL 1 : FAIS VERIFIER LE PROTOCOLE
Doc 1 :
Le luxmètre indique l’éclairement E (en lux) qui est égal au flux lumineux l (en lumen) reçu par unité de surface.
Si l’éclairement est uniforme sur une surface S (en m2 ) alors
S ( surface disque S = πR2 )
DOC 2 : Depuis 1978 le raccordement entre les deux systèmes d’unités est basé sur la vision de jour de l’œil standard CIE au maximum de la courbe V( ) soit Km = 683 lumen
1 watt pour = 555 nm.Φ l ϕ e x Km x V
Avec :
Flux lumineux Φl en lumen ( lm)
( mesure de la sensation visuelle d’un flux de lumière visible par un œil humain.)
La puissance optique en watt aussi nommée flux énergétique ϕe
( « débit » d’énergie par unité de temps transportée par le rayonnement J.s-1 ≡ W) Km
683 lm .
W-1 ( le maximum de la courbe de sensibilité vision photoptique de l’œil.) V(la sensibilité spectrale relative pour la longueur d’onde considérée. (sans unité)
2. Mesurer l’éclairement E = ………..
3. En déduire le flux lumineux l = ………
1. Calculer la puissance lumineuse.
2. Comparer à la valeur indiquée par le constructeur.
3. Calculer l’écart relatif.
