En série : I = I1 = I2 =……

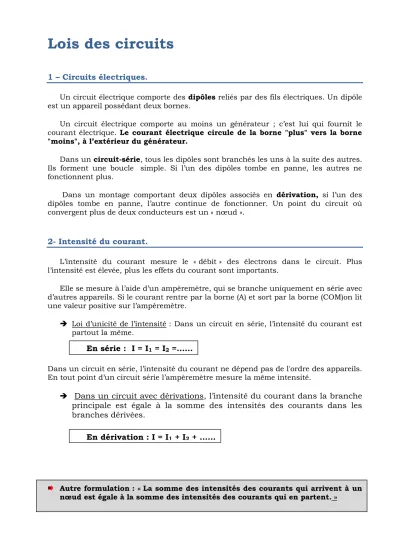

Lois des circuits
1 – Circuits électriques.
Un circuit électrique comporte des dipôles reliés par des fils électriques. Un dipôle est un appareil possédant deux bornes.
Un circuit électrique comporte au moins un générateur ; c’est lui qui fournit le courant électrique. Le courant électrique circule de la borne "plus" vers la borne
"moins", à l’extérieur du générateur.
Dans un circuit-série, tous les dipôles sont branchés les uns à la suite des autres.
Ils forment une boucle simple. Si l’un des dipôles tombe en panne, les autres ne fonctionnent plus.
Dans un montage comportant deux dipôles associés en dérivation, si l’un des dipôles tombe en panne, l’autre continue de fonctionner. Un point du circuit où convergent plus de deux conducteurs est un « nœud ».
2- Intensité du courant.
L’intensité du courant mesure le « débit » des électrons dans le circuit. Plus l’intensité est élevée, plus les effets du courant sont importants.
Elle se mesure à l’aide d’un ampèremètre, qui se branche uniquement en série avec d’autres appareils. Si le courant rentre par la borne (A) et sort par la borne (COM)on lit une valeur positive sur l’ampèremètre.
Loi d’unicité de l’intensité : Dans un circuit en série, l’intensité du courant est partout la même.
Dans un circuit en série, l’intensité du courant ne dépend pas de l'ordre des appareils.
En tout point d’un circuit série l’ampèremètre mesure la même intensité.
Dans un circuit avec dérivations, l’intensité du courant dans la branche principale est égale à la somme des intensités des courants dans les branches dérivées.
Autre formulation : « La somme des intensités des courants qui arrivent à un nœud est égale à la somme des intensités des courants qui en partent. »
En dérivation : I = I1 + I2 + ……
En série : U = U1 + U2 + ,……
3- Tension – ou différence de potentiel- entre deux points d’un circuit.
La tension (ou différence de potentiel) entre deux points d’un circuit mesure la différence d’état électrique entre ces deux points.
Elle se mesure à l’aide d’un voltmètre qui se branche uniquement en dérivation
Représentation : on représente la tension UAB aux bornes du dipôle AB par une flèche-tension .
Pour les récepteurs, la flèche tension est en sens opposé à celui de l’intensité.
Loi d’additivité des tensions : La tension aux bornes de l’ensemble de plusieurs dipôles branchés en série est égale à la somme des tensions de chaque dipôle.
Dans un circuit série, la tension aux bornes du générateur est égale à la somme des tensions de tous les autres appareils.
Lorsque deux branches sont en dérivation, la tension à leurs bornes est la même.
Autre formulation :
Une maille est un ensemble de branches qui forme une boucle.
On choisit un sens de parcours arbitraire pour la maille.
On décrit la maille dans le sens choisi et on écrit que la somme algébrique des tensions est nulle en respectant la convention suivante :
si la flèche-tension est parcourue dans le bon sens , la tension est affectée du signe + ;
si la flèche-tension est parcourue à l’envers, la tension est affectée du signe -.
A B C D
UAB UBC UCD
UAD
A B
UAB I
En dérivation : U = U1 = U2 = ……
UAD = UAB + UBC +UCD
