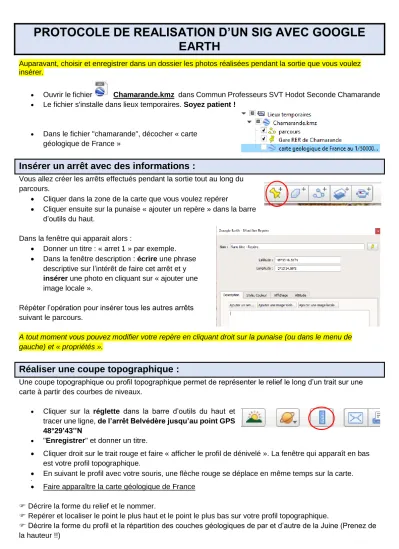

PROTOCOLE DE REALISATION D’UN SIG AVEC GOOGLE EARTH
Auparavant, choisir et enregistrer dans un dossier les photos réalisées pendant la sortie que vous voulez insérer.
Ouvrir le fichier Chamarande.kmz dans Commun Professeurs SVT Hodot Seconde Chamarande
Le fichier s'installe dans lieux temporaires. Soyez patient !
Dans le fichier "chamarande", décocher « carte géologique de France »
Insérer un arrêt avec des informations :
Vous allez créer les arrêts effectués pendant la sortie tout au long du parcours.
Cliquer dans la zone de la carte que vous voulez repérer
Cliquer ensuite sur la punaise « ajouter un repère » dans la barre d’outils du haut.
Dans la fenêtre qui apparait alors :
Donner un titre : « arret 1 » par exemple.
Dans la fenêtre description : écrire une phrase descriptive sur l’intérêt de faire cet arrêt et y insérer une photo en cliquant sur « ajouter une image locale ».
Répéter l’opération pour insérer tous les autres arrêts suivant le parcours.
A tout moment vous pouvez modifier votre repère en cliquant droit sur la punaise (ou dans le menu de gauche) et « propriétés ».
Réaliser une coupe topographique :
Une coupe topographique ou profil topographique permet de représenter le relief le long d’un trait sur une carte à partir des courbes de niveaux.
Cliquer sur la réglette dans la barre d’outils du haut et tracer une ligne, de l’arrêt Belvédère jusqu’au point GPS 48°29’43’’N
"Enregistrer" et donner un titre.
Cliquer droit sur le trait rouge et faire « afficher le profil de dénivelé ». La fenêtre qui apparaît en bas est votre profil topographique.
En suivant le profil avec votre souris, une flèche rouge se déplace en même temps sur la carte.
Faire apparaître la carte géologique de France
Décrire la forme du relief et le nommer.
Repérer et localiser le point le plus haut et le point le plus bas sur votre profil topographique.
Décrire la forme du profil et la répartition des couches géologiques de par et d’autre de la Juine (Prenez de la hauteur !!)
