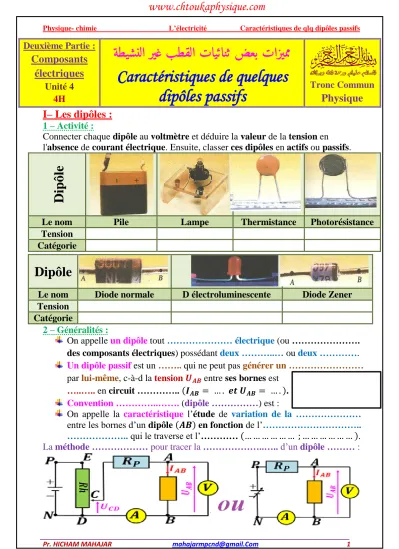

Physique- chimie L’électricité Caractéristiques de qlq dipôles passifs

Tronc Commun Physique

ا ريغ بطقلا تايئانث ضعب تازيمم ةطيشنل

Caractéristiques de quelques dipôles passifs

Deuxième Partie : Composants

électriques Unité 4

4H

I– Les dipôles : 1 – Activité :

Connecter chaque dipôle au voltmètre et déduire la valeur de la tension en

l'absence de courant électrique. Ensuite, classer ces dipôles en actifs ou passifs.

Dipô le

Photorésistance Thermistance

Lampe Pile

Le nom Tension Catégorie

Dipôle

Diode Zener D électroluminescente

Diode normale Le nom

Tension Catégorie

2 – Généralités :

On appelle un dipôle tout ……… électrique (ou ……….

des composants électriques) possédant deux ………..… ou deux ………….

Un dipôle passif est un …….. qui ne peut pas générer un ………

par lui-même, c-à-d la tension 𝑼𝑨𝑩 entre ses bornes est

…..….. en circuit ………….. (𝑰𝑨𝑩 = … . 𝒆𝒕 𝑼𝑨𝑩 = … . ).

Convention …………..……. (dipôle ………) est :

On appelle la caractéristique l’étude de variation de la ………

entre les bornes d’un dipôle (𝑨𝑩) en fonction de l’………..

……….. qui le traverse et l’………… (… … … ; … … … ).

La méthode ……… pour tracer la ………..….. d’un dipôle ……… :

(2)

On ………. le dipôle (𝑨𝑩) dans l'un de deux circuits de sorte que le …….………..

…………. qui traverse-le passe de … vers … (d’où 𝑰𝑨𝑩… … 𝒆𝒕 𝑼𝑨𝑩… …), et on varie la …………..…. en déplaçant le …….……… ou le ………… de réglage de tension.

Ensuite, on …………. le branchement de dipôle (𝑨𝑩) et les instruments de mesure (non ………….…..) le ………. qui traverse-le passe de … vers … (d’où 𝑰𝑩𝑨… … 𝒆𝒕 𝑼𝑩𝑨… ….) . Alors, on obtient la ………. de dipôle (𝑨𝑩) . II– Les caractéristiques de quelques dipôles passifs :

1 – Caractéristique de la lampe :

On intègre la ………... dans le montage expérimental précédent et on obtient les ……… représentés dans la courbe ci-contre.

Conclusions :

La lampe est un ………., sa caractéristique est ………..

et ……….. (Autrement dit, son comportement est

……… du sens du

……….. dans lequel il passe).

2 – Caractéristique de la diode :

La diode est constituée d'un élément ………. (comme le Germanium 𝑮𝒆 ou le Silicium 𝑺𝒊) et des atomes …………... (comme le bore 𝑩 ou le phosphore 𝑷) et elle est caractérisée par un pôle 𝑩 appelé ………... symbolisé sur la diode par un

……. ou une ……… et un autre pôle 𝑨 appelé ……….

On appelle le sens de 𝑨 vers 𝑩 le sens …………. ou le sens ………. de la diode, et On appelle le sens de 𝑩 vers 𝑨 le sens ………… ou le sens ……… de la diode.

On intègre la ………… (de Silicium) dans le montage

expérimental précédent et on obtient les ……….. représentés dans la courbe ci-contre.

Observations :

Si 𝑼𝑨𝑩… …. l’intensité du courant est 𝑰𝑨𝑩… … c-à-d la diode ne ……… pas.

Si … . . … 𝑼𝑨𝑩… … . . … … l’intensité du courant est 𝑰𝑨𝑩… … .. c-à-d la diode ne ……… pas.

Si 𝑼𝑨𝑩… … … l’intensité du courant est 𝑰𝑨𝑩… …. c-à-d la diode

………..

Remarque :

La valeur …………... de la tension 𝑼𝑨𝑩 au laquelle l’intensité de courant reste

……… est appelée ………..

de la diode 𝑼𝑺 = … … … .

(3)

Conclusions :

𝑼𝑨𝑩 > 𝑼𝑺 𝟎 ≤ 𝑼𝑨𝑩 < 𝑼𝑺

𝑼𝑨𝑩 < 𝟎 Tension

Intensité du courant Type d’action Type de polarisation

La diode est un ………, sa caractéristique est ………. et

………., elle ……….. le courant électrique de passer uniquement en sens …………. et en cas de 𝑼𝑨𝑩… … …. .

3 – Caractéristique de la diode électroluminescente : La diode électroluminescente (𝑳𝑬𝑫 𝑜𝑢 𝑫𝑬𝑳) est un

dipôle émet la …………. (rouge, jaune, verte ou blanche) lorsqu'elle est traversée par un courant électrique de

faible ………. (environ …………). Par conséquent, la diode (𝑫𝑬𝑳) doit être branchée en …………. avec un conducteur ohmique pour la ………...

Conclusion :

La diode électroluminescente est un ………., sa caractéristique est …..

………... et ………., similaire à la caractéristique de ………., mais la diode (𝑫𝑬𝑳) n'émet pas la ……….. que s’elle est branchée dans le sens ………. et la tension entre ses bornes est 𝑼𝑨𝑩… … … .

Remarque :

Pour la lumière rouge : 𝑼𝑺 = … … … 𝑽 et pour la verte et le jaune : 𝑼𝑺 = … … 𝑽 et pour la blanche : 𝑼𝑺 = … … . 𝑽

Utilisations :

La diode ( 𝑫𝑬𝑳) est utilisée dans les

……… (télévision, enregistreurs de ……….. et appareils de

………. pour afficher les numéros sur l'écran numérique ...) et dans la …………..

de signaux électriques en signaux optiques dans le domaine des

communications sans fil par fibre optique.

4 – Caractéristique de la diode Zener :

La diode Zener est constituée d'un élément …………..

……… dopé par des atomes ………. plus nombreux que ceux de la ………... C'est une tige

………. portant une boucle indiquant la …………...

Observations :

Si 𝑼𝑨𝑩… … . . . : la diode Zener est polarisée en sens ……..……… et se comporte comme une ………...

Si 𝑼𝑨𝑩… … . : la diode Zener est polarisée en sens ………. et on observe que : Si … … … … . 𝑼𝑨𝑩… … … . . : l’intensité du courant est 𝑰𝑨𝑩… … .. c-à-d la diode Zener ne ……..…. pas et agit comme un ………....

(4)

Si 𝑼𝑨𝑩… … … . : l’intensité du courant est 𝑰𝑨𝑩… …. c-à-d la diode Zener

…….…….. et ………...…. le courantà passer de …. à …. et la tension reste ……….en valeur ………… .

Remarque :

La valeur ……… de la tension 𝑼𝑩𝑨 de la diode Zener qui a la propriété de laisser passer le

………….. dans le sens ……..…. à partir de cette valeur, s'appelle la ………….……. 𝑼𝒁 = … … …..

Ce phénomène s'appelle l'………. . Conclusion :

La diode Zener est un ………., sa caractéristique est ……….. et ………., où :

Bloquant dans le cas : … … … … 𝑼𝑨𝑩… … … …. . Passant dans le cas : 𝑼𝑨𝑩… . …. et 𝑼𝑩𝑨… … … . Utilisations :

La diode Zener est utilisée dans les appareils ……….. dans le sens ………

pour ……….. la tension.

5 – Caractéristique de Thermistance : La Thermistance est un ……… de résistance liée à la ………., il existe

…………. types de thermistance :

Thermistance avec un coefficient de température négatif (… . .) , de sorte que sa résistance ………… lorsque la température …………... Il est la plus souvent utilisé pour ………….

l'augmentation de la température.

Thermistance avec un coefficient de température positif (… …) , de sorte que sa résistance ………

lorsque la température …………...

Il est notamment utilisé dans le circuit de ……….

de l'écran de la télévision lors de son ……… initial.

Conclusion :

La Thermistance est un ………, sa caractéristique est ………. et

……….., agit comme un ………

…………. dont sa résistance ………….. avec le changement de ……….

Utilisations :

Les Thermistances sont utilisées dans la vie pratique comme l'………

et dans la fabrication de ……….

(5)

6 – Caractéristique de Photorésistance :

La Photorésistance (… … … ) est un ……… de résistance ………….. lorsque l'intensité de la

lumière reçu ………… (sa résistance ………..

lorsque l'intensité de la lumière ……… jusqu'à

………… dans l'obscurité).

Conclusion :

La Photorésistance est un ………..

…………, sa caractéristique est

………….… et ………, agit comme un ………

dont sa résistance ………… avec le changement de l’intensité de la

……… .

Utilisations :

Les Photorésistances sont utilisées dans la fabrication d'…………..

dans la protection des ………, ...

7 – Caractéristique de Résistance commandée par la tension : La Résistance commandée par tension (… … … . . ) (ou

………) est constitué des billes ………

qui se présentent sous la forme d'un disque ……….

Le rapport 𝑼𝑨𝑩

𝑰𝑨𝑩 représente la ……….. au (𝑽𝑫𝑹), qui est

………..….. et diminue lorsque la tension ………..

Conclusion :

La Résistance commandée

par tension est un ………….

…….., sa caractéristique est

……….. et ………,

sa résistance ……… avec le

changement de la ………….

appliqué sur lui.

Utilisations :

Les Résistances commandées par tension sont utilisés pour protéger les ……….

contre les changements

………. des intensités de courant électrique.
