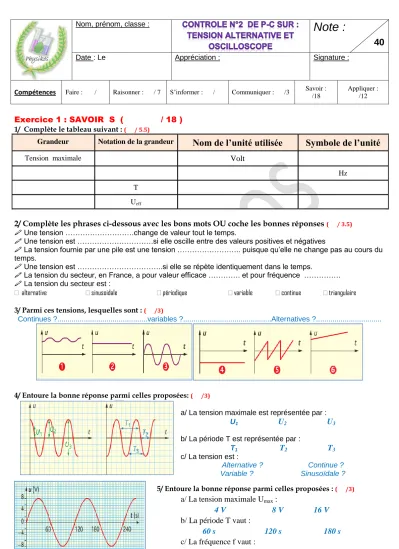

Nom de l’unité utilisée Symbole de l’unité 40 Note :

Tony Leparoux, professeur de physique-chimie.

Exercice 1 : SAVOIR S ( / 18 )

Grandeur Notation de la grandeur

Nom de l’unité utilisée Symbole de l’unité

Tension maximale

Volt

Hz T

Ueff

2/ Complète les phrases ci-dessous avec les bons mots OU coche les bonnes réponses

 Une tension ……….change de valeur tout le temps.

 Une tension est ……….si elle oscille entre des valeurs positives et négatives

 La tension fournie par une pile est une tension ……….. puisque qu’elle ne change pas au cours du temps.

 Une tension est ………..si elle se répète identiquement dans le temps.

 La tension du secteur, en France, a pour valeur efficace …………. et pour fréquence ………

 La tension du secteur est :

 alternative  sinusoidale  périodique  variable  continue  triangulaire 3/ Parmi ces tensions, lesquelles sont : ^{( /3)}

Continues ?...variables ?...Alternatives ?...

4/ Entoure la bonne réponse parmi celles proposées: ( /3)

a/ La tension maximale est représentée par : U₁

U

U

b/ La période T est représentée par :

T₁

T

T

c/ La tension est :

Alternative ? Continue ? Variable ? Sinusoïdale ?

Nom, prénom, classe :

Note :

40

Date : Le Appréciation : Signature :

Compétences Faire : / Raisonner : / 7 S’informer : / Communiquer : /3 Savoir : /18

Appliquer : /12

5/ Entoure la bonne réponse parmi celles proposées : ^{( /3)}

a/ La tension maximale U

:

4 V 8 V 16 V b/ La période T vaut :

60 s 120 s 180 s c/ La fréquence f vaut :

0,016 Hz 0,0083 Hz 0,0055 Hz

Tony Leparoux, professeur de physique-chimie.

Exercice 2: APPLIQUER ( / 4)

Voici l’évolution de la tension aux bornes d’une dynamo de bicyclette.

1/ La tension est-elle : ( /1) ^Entoure Alternative ? Sinusoïdale ? Variable ?

Continue ? Périodique ?

2/ Détermine graphiquement : ( /2)

 La période T = ………..

 La tension maximale U_max =……….

………. …………..

3/ Déduis-en la fréquence f de la tension de la dynamo ? (/1)

...

Exercice 3 : APPLIQUER ( / 8)

Exercice 4 : RAISONNER ( / 7)

Les oscillogrammes ci-dessous ont été obtenus avec le même balayage horizontal de 5 ms / div et avec la même sensibilité verticale Sv = 2 V / div

1/ Quel oscillogramme ne présente pas une tension alternative ? ( /1) ………

2/ Quels sont les 2 oscillogrammes à présenter la même période T ? Donne la valeur de cette période. ^{( /2)}

……….

3/ Quels sont les 2 oscillogrammes à présenter la même tension maximale Umax ? Quelle est la valeur ? ^{( /2)}

……….

4/ Quel aurait été l’aspect de l’oscillogramme

N°5

1 V/div

( /2)

On branche un GTBF sur un oscilloscope et on obtient l’oscillogramme ci-contre.

La tension maximale vaut Umax = 15 V et la période vaut T = 10 ms.

1/ Calcule la tension efficace U_eff à partir de U_max? ( /2)

U_eff= ……….

2/ Calcule la fréquence f de la tension à partir de T ? ( /2)

f = ………..

3/ Sur quelle sensibilité verticale SV (V / div) est réglé l’oscilloscope ? ( /2)

S_V = ………

4/ Quel est le balayage horizontal de l’oscilloscope (en ms / div) ? ( /2) ………
