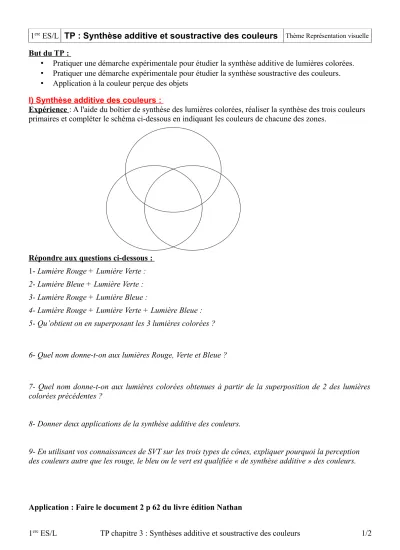

1ere ES/L TP : Synthèse additive et soustractive des couleurs Thème Représentation visuelle
But du TP :
• Pratiquer une démarche expérimentale pour étudier la synthèse additive de lumières colorées.
• Pratiquer une démarche expérimentale pour étudier la synthèse soustractive des couleurs.
• Application à la couleur perçue des objets I) Synthèse additive des couleurs :
Expérience : A l'aide du boîtier de synthèse des lumières colorées, réaliser la synthèse des trois couleurs primaires et compléter le schéma ci-dessous en indiquant les couleurs de chacune des zones.
Répondre aux questions ci-dessous : 1- Lumière Rouge + Lumière Verte : 2- Lumière Bleue + Lumière Verte : 3- Lumière Rouge + Lumière Bleue :
4- Lumière Rouge + Lumière Verte + Lumière Bleue : 5- Qu’obtient on en superposant les 3 lumières colorées ?
6- Quel nom donne-t-on aux lumières Rouge, Verte et Bleue ?
7- Quel nom donne-t-on aux lumières colorées obtenues à partir de la superposition de 2 des lumières colorées précédentes ?
8- Donner deux applications de la synthèse additive des couleurs.
9- En utilisant vos connaissances de SVT sur les trois types de cônes, expliquer pourquoi la perception des couleurs autre que les rouge, le bleu ou le vert est qualifiée « de synthèse additive » des couleurs.
Application : Faire le document 2 p 62 du livre édition Nathan
1ere ES/L TP chapitre 3 : Synthèses additive et soustractive des couleurs 1/2
II
) Synthèse soustractive des couleurs :
Expérience : Décomposer la lumière blanche à l'aide d'un réseau et observer le spèctre de la lumière sur un écran blanc. Intercaler ensuite des filtres colorés sur le trajet de la lumière.
1- Que se passe-t-il quand on place un filtre vert devant une source de lumière blanche ?
2- Compléter le tableau suivant
Filtre Lumière transmise Lumière arrêtée Vert
Rouge Bleu Cyan Jaune Magenta
Expérience : à l'aide de l'animation suivante http://labolycee.org/anims/CouleursDesObjets.swf répondre aux questions suivantes :
3- Quelle(s) sont le(s) lumière(s) colorée(s) (RVB) qui sont absorbée(s) ou renvoyée(s) quand on éclaire un objet rouge avec une lumière blanche ?
4- Répondre à la même question mais cette fois pour un objet vert
5- Répondre à la même question mais cette fois pour un objet bleu.
6- Quelle(s) sont les lumière(s) colorée(s) (RVB) qui sont absorbée(s) ou qui renvoyée(s) quand on éclaire un objet cyan avec une lumière blanche ?
7- Répondre à la même question mais cette fois pour un objet jaune.
Application : La couleur en imprimerie (document 2 p 64 Livre Nathan)
1ere ES/L TP chapitre 3 : Synthèses additive et soustractive des couleurs 2/2
