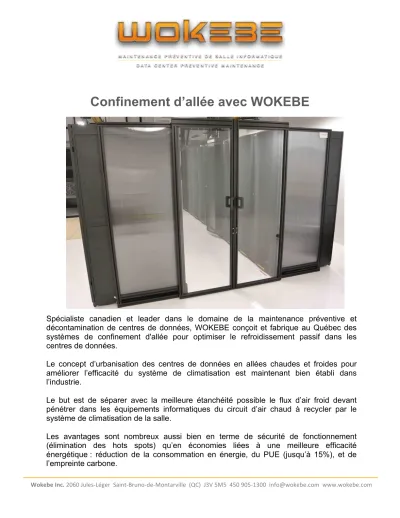

Confinement d’allée avec WOKEBE

Spécialiste canadien et leader dans le domaine de la maintenance préventive et décontamination de centres de données, WOKEBE conçoit et fabrique au Québec des systèmes de confinement d'allée pour optimiser le refroidissement passif dans les centres de données.

Le concept d’urbanisation des centres de données en allées chaudes et froides pour améliorer l’efficacité du système de climatisation est maintenant bien établi dans l’industrie.

Le but est de séparer avec la meilleure étanchéité possible le flux d’air froid devant pénétrer dans les équipements informatiques du circuit d’air chaud à recycler par le système de climatisation de la salle.

Les avantages sont nombreux aussi bien en terme de sécurité de fonctionnement

(élimination des hots spots) qu’en économies liées à une meilleure efficacité

énergétique : réduction de la consommation en énergie, du PUE (jusqu’à 15%), et de

l’empreinte carbone.

(2)

Wokebe Inc. 2060 Jules-Léger Saint-Bruno-de-Montarville (QC) J3V 5M5 450 905-1300 info@wokebe.com www.wokebe.com

- Systèmes de portes,

- Solution de toiture compatible avec le système des gicleurs, - Panneau d’obturation entre les cabinets,

- Solution de confinement de cabinet orphelin en allée chaude,

- Location d’enceinte modulaire de confinement et protection durant les travaux.

- Solution de protection et mise en œuvre de filtres pendant des travaux.

- Solution de confinement de planchers surélevés.

- Panneau d’obturation pour cabinets,

Caractéristiques :

•

Mise en œuvre de solutions standard sur des constructions neuves aussi bien que sur des installations existantes,

• Étude et fabrication sur mesure de modules adaptés à l’infrastructure existante,

indépendamment de la taille des cabinets et des manufacturiers.

•

Conception modulaire qui évolue avec la vie du centre de données.

•

Structure en aluminium extrudé et panneaux de polycarbonate pour les portes et cloisons, toiture compatible avec les systèmes de protection incendie.

•

Installation par nos équipes sans aucun arrêt système, nos techniciens sont parfaitement formés et sensibilisés à la spécificité des salles informatiques et de télécommunication.

•

coût très compétitif, fabrication au Québec et circuit de distribution court, sans intermédiaire.

En plus de tous les bénéfices bien connus apportés par la mise en œuvre d'une

solution de confinement...

(3)

Wokebe Inc. 2060 Jules-Léger Saint-Bruno-de-Montarville (QC) J3V 5M5 450 905-1300 info@wokebe.com www.wokebe.com 3

Systèmes de portes pour confinement.

Contexte :

Le premier espace à fermer dans un projet de confinement est généralement la porte d’accès à l’allée.

Problème :

Les cabinets ne sont pas toujours bien alignés.

Solution :

Nous fabrication sur mesure des modules adaptés à l’infrastructure existante, indépendamment de l’agencement ou de la taille des cabinets et des manufacturiers.

Porte coulissante double grande hauteur.

Porte mixte coulissante et à bâtant avec retour.

(4)

Solution de toiture compatible avec le système des gicleurs

Contexte :

Afin de rendre le confinement le plus étanche possible, il est nécessaire de couvrir les allées avec un système de toiture.

Problème :

La couverture des allées confinées limite l’efficacité des gicleurs en cas d’incendie.

Le coût engendré par les travaux d’adaptation de la plomberie, associé aux nuisances et à la contamination, peut représenter une augmentation considérable du montant global du projet.

Solution :

Pour résoudre cette situation particulièrement critique, nous avons développé un système de toit en tuiles de polymère thermoplastique placées dans un cadre d’aluminium. Ce matériau a la

particularité de se déformer à la chaleur, dès 110°F.

A la chaleur, les panneaux se libèrent de leur structure et tombent au sol. Tous les cadres sont vides avant que les capsules des gicleurs ne s’activent.

Panneau neuf Panneau après 130°F

0

(5)

Mise en œuvre :

Les cadres sont fabriqués au Québec, sur mesure, selon l’écartement et la longueur de l’allée à couvrir.

Ils s’insèrent dans un profilé aluminium en P qui est, selon la configuration, soit fixé sur le dessus des cabinets soit retenu par une tige filetée installée au plafond et maintenu par une combinaison d’écrou et contre-écrou.

Les cadres sont posés sur les rails et peuvent être soulevés très simplement pour laisser accès au dessus des cabinets.

(6)

Panneau d’obturation entre les cabinets

Contexte :

Afin de rendre le confinement le plus étanche possible, il est nécessaire de fermer les espaces libres entre les cabinets.

Problème :

Vous allez prochainement ajouter un cabinet dans l’allée, mais la planification dans l’installation des équipements a pris du retard ou le projet est remis à plus tard.

L’espace vide perturbe grandement l’étanchéité de l’organisation en allée chaude/froide.

Solution :

Pour résoudre cette situation, nous fabriquons des cadres de confinement amovibles de la taille de l’espace à combler.

(7)

Solution de confinement de cabinet orphelin en allée chaude

Contexte :

Historiquement, les cabinets d’équipements n’étaient pas urbanisés en allées froide et chaude.

Problème :

On trouve parfois des situations où, un ou plusieurs cabinets prennent leur « air frais » dans l’allée chaude.

Solution :

Pour résoudre cette situation particulièrement critique, nous avons développé le concept de confinement individuel pour cabinet orphelin.

(8)

Location d’enceinte modulaire de confinement et protection durant les travaux.

Contexte :

L’indispensable permanence des opérations informatiques nécessaires à la bonne marche des affaires, implique que, même pendant les travaux de construction, les conditions environnementales des équipements de traitement de données restent adéquates.

Ce n’est jamais le cas.

Problème :

Non seulement la construction génère une contamination abondante et non contrôlée, mais en plus, elle perturbe gravement la bonne circulation de l’air des systèmes de refroidissement.

Solution :

Wokebe propose la mise en œuvre d’une enceinte de protection des équipements pendant la durée de la construction, des opérations préventives de nettoyage spécialisé avec mise à disposition de

balayeuses HEPA puis une décontamination complète en fin de travaux.

Enceinte modulaire de confinement et protection durant les

travaux

(9)

Solution de protection et mise en œuvre de filtres MERV 9 devant les équipements

pendant la durée des travaux.

(10)

Solution de protection et mise en œuvre de filtres MERV 9 devant les équipements

pour la durée des travaux.

Après avoir posé les cabinets de fibres sur

des supports indépendants du plancher

surélevé, nous avons fixé des portes avec

filtres et serrures.

(11)

Solution de confinement de planchers surélevés.

Robuste, avec renfort latéral

(12)

Panneau d’obturation pour cabinets

Contexte :

Afin de rendre le confinement le plus étanche possible, il est nécessaire de fermer les espaces libres dans les cabinets.

Problème :

Les offres actuelles sont couteuses, contraignante à mettre en œuvreou peu esthétiques.

Solution : EZIBLANK

Panneau EZIBLANK
