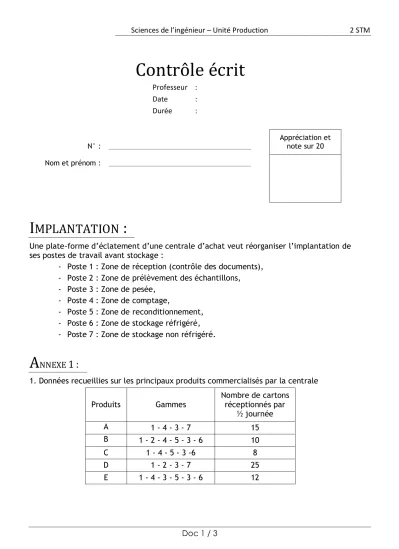

L.T. ER RAZI Sciences de l’ingénieur – Unité Production 2 STM
Doc 1 / 3
Contrôle écrit
Professeur : Date : Durée :
N° : _____________________________________ Appréciation et note sur 20 Nom et prénom : _____________________________________
I MPLANTATION :
Une plate-forme d’éclatement d’une centrale d’achat veut réorganiser l’implantation de ses postes de travail avant stockage :
- Poste 1 : Zone de réception (contrôle des documents), - Poste 2 : Zone de prélèvement des échantillons,
- Poste 3 : Zone de pesée, - Poste 4 : Zone de comptage,
- Poste 5 : Zone de reconditionnement, - Poste 6 : Zone de stockage réfrigéré, - Poste 7 : Zone de stockage non réfrigéré.
A
NNEXE1 :
1.Données recueillies sur les principaux produits commercialisés par la centrale
Produits Gammes Nombre de cartons
réceptionnés par
½ journée
A 1 - 4 - 3 - 7 15
B 1 - 2 - 4 - 5 - 3 - 6 10
C 1 - 4 - 5 - 3 -6 8
D 1 - 2 - 3 - 7 25
E 1 - 4 - 3 - 5 - 3 - 6 12
L.T. ER RAZI Sciences de l’ingénieur – Unité Production 2 STM
Doc 2 / 3
T
RAVAIL DEMANDE:
2. D’après les données ci-dessus, compléter les gammes spécifiques et l’indice de trafic
pour chaque produit. /1 pt
Produit Gamme Indice
de trafic 10 20 30 40 50 60 70 80
3.Inventorier les chaînons empruntés et réaliser les tâches suivantes :
a. Dans la zone 1, calculer le nombre de liaisons de chaque poste. /3 pts b. Dans la zone 2, Calculer le nombre de lots de transfert (trafic total). /4 pts
1 2 3 4 5 6 7
7 6 5 4 3
2 Légende
1 Zone1 Zone2
4.Classer les postes par ordre d’importance. /2 pts
d’ordre N° Nombre de
liaisons Trafic
total Poste 1
2 3 4 5 6 7
L.T. ER RAZI Sciences de l’ingénieur – Unité Production 2 STM
Doc 3 / 3
5. Proposer une implantation théorique des postes sur canevas triangulaire. /2 pts
Remarques :
- Un poste ne peut être représenté qu’une seule fois.
- Aucun croisement n’est toléré (utilisation des chariots filoguidés).
6. Proposer une implantation pratique des postes sur le site réel. /2 pts
Entrée des produits
Sortie des produits
Postes à implanter
1
3 2
4
6 5
7
