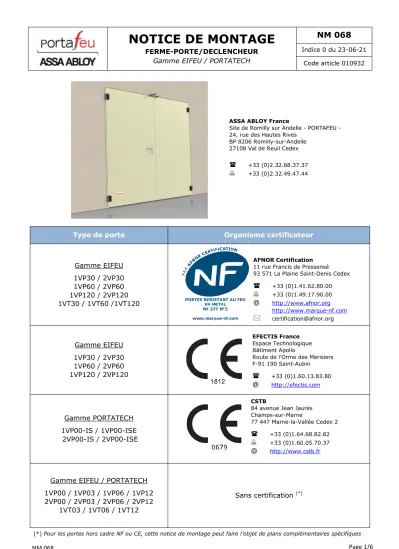

NM 068
NOTICE DE MONTAGE
FERME-PORTE/DECLENCHEUR
Gamme EIFEU / PORTATECHIndice 0 du 23-06-21 Code article 010932
Type de porte Organisme certificateur
Gamme EIFEU 1VP30 / 2VP30 1VP60 / 2VP60 1VP120 / 2VP120 1VT30 / 1VT60 /1VT120
Gamme EIFEU 1VP30 / 2VP30 1VP60 / 2VP60 1VP120 / 2VP120
Gamme PORTATECH 1VP00-IS / 1VP00-ISE 2VP00-IS / 2VP00-ISE
AFNOR Certification 11 rue Francis de Pressensé 93 571 La Plaine Saint-Denis Cedex
+33 (0)1.41.62.80.00
+33 (0)1.49.17.90.00
@
http://www.afnor.org http://www.marque-nf.com certification@afnor.org
EFECTIS France Espace Technologique Bâtiment Apollo
Route de l’Orme des Merisiers F-91 190 Saint-Aubin
+33 (0)1.60.13.83.80
@
http://efectis.com CSTB84 avenue Jean Jaurès Champs-sur-Marne
77 447 Marne-la-Vallée Cedex 2
+33 (0)1.64.68.82.82
+33 (0)1.60.05.70.37
@
http://www.cstb.fr ASSA ABLOY FranceSite de Romilly sur Andelle - PORTAFEU - 24, rue des Hautes Rives
BP 8206 Romilly-sur-Andelle 27108 Val de Reuil Cedex
+33 (0)2.32.68.37.37
+33 (0)2.32.49.47.44
DOMAINE D’APPLICATION DU FERME-PORTE
FERME-PORTE & DECLENCHEUR DEPORTE
Montage du ferme-porte côté paumelles (corps sur vantail, bras sur dormant)
(Suivant le procès-verbal d’essai n° SA 09 00 81 C.N.P.P.)
Marque DORMA ASSA ABLOY GEZE
Référence TS89 F
(TS83) TS92 B TS93 B DC 200 DC 300 DC 340 DC 700 TS 3000V TS 4000 TS 5000 Force 3 à 6 2 à 4 2 à 5 2 à 4 3 à 6 1 à 4 3 à 6 1 à 4 1 à 6 2 à 6 Angle d’ouverture
(degré)
Largeur du vantail
(mm)
490 à
950 3 3 3 4 4 3 4 3
951 à 1100
4 4 4 5 5 4 4
1101 à 1250
5 6 6 5
FERME-PORTE & DECLENCHEUR DEPORTE
Montage du ferme-porte côté opposé aux paumelles (corps sur vantail, bras sur dormant)
(Suivant le procès-verbal d’essai n° SA 09 00 81 C.N.P.P.)
Marque DORMA ASSA ABLOY GEZE
Référence TS89 F
(TS83) TS92 G TS93 G DC 200 DC 300 DC 340 DC 500 DC 700 TS 4000 TS 5000L Force 3 à 6 2 à 4 2 à 5 2 à 4 3 à 6 1 à 4 1 à 4 3 à 6 1 à 4 2 à 6 Angle d’ouverture
(degré)
Largeur du vantail
(mm)
490 à
950 3 3 3 4 4 4 4 4 3
951 à
1100 4 4 4 5 5 5 4 4
1101 à
1250 5 6 6 6 5
NF S 61-937-2 : Systèmes de Sécurité Incendie (S.S.I) - Dispositifs Actionnés de Sécurité (D.A.S) - Porte battante à fermeture automatique
REFERENCE NORMATIVE
FERME-PORTE & DECLENCHEUR INTEGRE
Montage du ferme-porte côté paumelles (corps sur vantail, coulisse sur dormant)
(Suivant le procès-verbal d’essai n° SA 09 01 14 C.N.P.P.)
Marque DORMA
Référence TS92 B TS93 B Force 2 à 4 2 à 5 Angle d’ouverture
(degré)
Largeur du vantail
(mm)
490 à
950 3 3
951 à
1100 4 4
1101 à
1250 5
FERME-PORTE & DECLENCHEUR INTEGRE
Montage du ferme-porte côté opposé aux paumelles (corps sur vantail, coulisse sur dormant)
(Suivant le procès-verbal d’essai n° SA 09 01 14 C.N.P.P.)
Marque DORMA
Référence TS92 G TS93 G Force 2 à 4 2 à 5 Angle d’ouverture
(degré)
Largeur du vantail
(mm)
490 à
950 3 3
951 à
1100 4 4
1101 à
1250 5
INSTALLATION & VERIFICATION DU FERME-PORTE
La porte devra être d’aplomb et aucun point dur ne doit être constaté avant la mise en place du ferme-porte.
Après montage du ferme-porte suivant la notice constructeur, il est nécessaire de procéder aux contrôles suivants :
Simuler un arrêt de la porte à n’importe quel point de la course du vantail. Celui-ci doit repartir,
Vérifier les moments d’ouverture et de fermeture suivant le tableau ci-dessous et procéder si besoin au réglage du ferme-porte suivant la notice du fabricant,
Vérifier le temps de fermeture du vantail. Porte ouverte à 90°, il doit être inférieur à 30 secondes, avec une vitesse angulaire ≤ 10° / seconde. (dans la négative, régler le ferme-porte).
Dans le cas d’un D.A.S. (Mode 2), en plus des vérification précédentes :
Simuler une détection incendie par l’intermédiaire du S.S.I ou du D.A.D.
Largeur du vantail
(mm)
TABLEAU DE REFERENCES
Suivant NF S 61-937-2
Moment de fermeture
Moment d’ouverture
Entre 0° et 4°
Entre 88° et 92°
Autre angleN.m - mini N.m - maxi N.m - mini N.m - mini N.m - maxi
≤ 950 18
<
26 6 4 51951 à 1100 26
<
37 9 6 661101 à 1250 37
<
54 12 8 881251 à 1400 54
<
87 18 11 1391401 à 1600 87
<
140 29 18 220INSTALLATION & VERIFICATION DU DECLENCHEUR
Le système de maintien du ou des vantaux en position d’attente ouverte (mode 2) est obtenu par la mise en place en plus du ou des fermes-portes, d’un dispositif de retenue électromagnétique « déporté » (ventouse(s) sous boîtier mural, sous boîtier au sol ou « intégré » de type bandeau)
Quelque soit le dispositif utilisé, la porte doit pouvoir être fermée manuellement par un effort F au niveau du point de manœuvre dont le moment ɱ est compris entre 40 N.m et 120 N.m
Les mesures sont réalisée au niveau du point de manœuvre du vantail à l’aide d’un dynamomètre;
A défaut, le point de contrôle sera pris à 150 mm du bord du vantail.
Mémo : le moment correspond à la distance d relevée en mètre du point de contrôle à l’axe des paumelles multiplié par la force F relevée en Newton (N) [
ɱ
=F x d en N.m]- Pour les déclencheurs à RUPTURE de courant, si le moment ɱ de retenue est
>
120 N.m, un bouton de déclenchement, visible, accessible, clairement identifié, installé à une hauteur maximum de 1300 mm du sol est obligatoire.- Si le moment est
<
40 N.m, vérifier que le déclencheur est correctement positionné et l ’aligne- ment de la ventouse avec sa contre-plaque.- Pour les déclencheurs à EMISSION de courant, vérifier qu’il soient équipés d’un dispositif mécanique in-
Installation d’un dispositif de retenue électromagnétique « déporté »
X
La position en hauteur de la contre-plaque est variable en fonction du modèle de ventouse utilisé. Elle peut être positionnée à n’importe quelle hauteur pour les ventouses à boitier mural.
FERME-PORTE & DECLENCHEUR DEPORTE
Implantation des déclencheurs
(Suivant le procès-verbal d’essai n° SA 09 00 81 C.N.P.P.)
Force de retenue Largeur « L » du vantail
(mm) Implantation « X » de la contre-plaque / axe de rotation (mm)
20 daN
700 à 950 466 à 633
951 à 1100 633 à 733
1101 à 1250 550 à 625
1251 à 1400 1401 à 1600
CONTROLES
Renseigner la « Fiche d’enregistrement des autocontrôles » FORRE07039
UR CLIENT
CHANTIER
O
U V R A G E
TYPE de porte MODE
DIMENSION LPL = x HPL =
REPERE (Inscrit sur l’étiquette
signalétique)
NUMERO DE LOT =
ESSAIS REALISES RESULTAT
C/NC/NA
Vérification du passage en position sécurité
<30’’ avec vitesse angulaire ≤10°/ seconde Vérification des dispositifs de contrôle des positions (Mode 2)
Vérification de l’amortisseur de fin de course (Mode 1 et 2)
Commande manuelle en fermeture : 40 ≤ couple ≤ Nm (Mode 2)
Moment de fermeture & d’ouverture (Mode 1 et 2)
Suivant le tableau de référence de la notice de montageVérification du réarmement : Impossibilité de réarmement involontaire. (Mode 2)
Vérification du dispositif sélecteur de fermeture
Adéquation à la notice de pose
Equipement de contrôle utilisé n°
CONTROLE MAITRISE DU CHANTIER
Commentaire :
Nom : Date :
