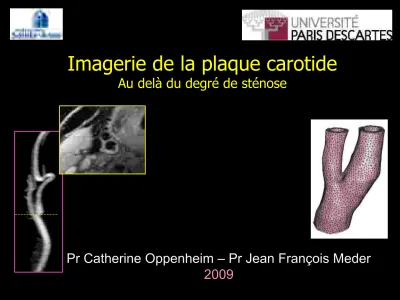

Imagerie de la plaque carotide
Au delà du degré de sténose
Pr Catherine Oppenheim – Pr Jean François Meder 2009
• Lésion focale de la paroi des artères de gros et moyen calibre
• Épaississement localisé de l ’intima formant une plaque où s ’associent de l ’athérome et de la sclérose
• Sites de prédilection dans le réseau artériel
• 2 mécanismes
– Embolique
– Hémodynamique / occlusion
Athérosclérose
– Artériographie – Angioscanner – Echographie – Angio-RM
1
èreétape : imagerie de la lumière
d D
Wardlaw JM. Lancet 2006
2005 2006
Lumière
Tissu Fibreux (sclérose)
Calcium
Cœur Lipidique (athérome)
Au-delà de la sténose …
Le concept de plaque instable
• Plaque stable :
• Chape fibreuse épaisse
• Petit cœur lipidique
• Plaque instable :
• Chape fibreuse fine ou rompue
• Large cœur lipidique
• Hémorragie intraplaque
• Richesse en macrophages
Davies, 1985 - Fuster 1992- Carr 1996 - Rothwell 2004.
*
Objectifs
• Présenter les techniques d’imagerie de la plaque CAROTIDE
• Avantages et limites
*
*
Echographie haute résolution
Plaque hypoechogène : Risque Relatif : 2.7-3.5 [2-4]
HYPOECHOGENE LIPIDE et/ou HEMORRAGIE
HYPERECHOGENE FIBROSE et/ou CALCIFICATION
[1] Grønholdt et al. 1999 [2] Polak et al. 1998; [3] Mathiesen et al. 2001; [4] Gronholdt 2001.
Ultrasons
Echographie haute résolution
UltrasonsAutres paramètres
• Hémorragie intraplaque
• Aspect de la surface endoluminale
• Motilité
Liens avec risque d’AVC peu étudiés
Limites
- Etude limitée à la portion cervicale - Sténoses < 50%
- Calcification (ombre)
- Technique opérateur dépendant
Scanner
Wardlaw et al. Lancet 2006
Repérage Angio-scanner
Cérébral
IRRADIATION
Angio-scanner : lumière
• Sténose > 70 % :
– Non invasif : sens/spec > 93%
– ARM > ACT et Ultrasons – Mais pas de multibarettes !
• Charge calcique (% Plaque calcifiée) [1]
• Plaque hypodense : lipide +/- hémorragie
• Plaque hyperdense : fibreuse
[1] Nandalur et al. 2007. Serfaty et al. 2006
Association entre la densité de la plaque et le caractère symptômatique
Pas d’étude prospective !
Scanner
* *
Angio-scanner : paroi
IRM : Comment faire ?
• Antennes de surface
• IRM multi-séquences
DP T2 T1 Temps de vol
Résolution : 500 500 ( 2-3 mm)
* *
* *
*
SANG NOIR SANG BLANC
Oppenheim . J Radiol 2008
DP T2 T1 TOF
Analyse qualitative
Calcium
Lipidique Fibreuse Hémorragie
Continue Epaisse
Non visible donc Fine
* *
ROMPUE
* Liseré hypointense en « SANG BLANC »
Wiesmann et al 2003 - Hatsukami et al. 2000 - Yuan et al. 2002 - Bassiouny et al. 1997
Asymptom % OR pour
Symptomatique Sympt
Symptom.
Epaisse (I) 1 10 9 1
Fine (II) 6 6 50 10
Rompue (III) 21 9 70 23
Chape fibreuse
Touzé et al. 2007
Gauche Droite
Etude pronostique
• N=154 sténoses carotides asymptomatiques (50-79%
NASCET)
• 12 événements cérébrovasc (suivi moyen 38 mois)
• Resultats :
– Risque d’événements associé à :
• Chape fibreuse fine ou rompue (OR =17)
• Hémorragie intraplaque (OR=5.2)
• Epaisseur max de la plaque (OR= 1.6)
– Mais pas associé à :
• Présence d’un coeur lipidique
• Taille du coeur lipidique sans hémorragie Takaya et al. Stroke 2006
Hémorragie
Et la composante inflammatoire ?
• Gadolinium
- Réhaussement lié au dégré de néovascularisation (inflammation)
- Aide à la distinction entre coeur lipidique et la chape fibreuse car …. la chape fibreuse se
réhausse plus que le coeur lipidique
- USPIOs
Wassermann 2005 – Trivedi Stroke 2004
PD T2 T1 TOF
T1 T1 + Gadolinium
* *
Chape fibreuse
Coeur lipidique
USPIOs
• Nano-particules de Fer
- Fixation macrophagique
- Chute de signal T2* (24-36h)
• Coeur lipidique
• Chape fibreuse
Kooi et al Circulation 2003
Avant Après
Howarth Eur J Radiol 2008
Plaque symptomatique
Avant Après
(Ultrasmall Super Paramagnetic Particles of Iron Oxyde)
IRM : Limites
• Chape fine < 200 (résolution IRM = 500 m)
• Temps d’acquisition long (20-30 min)
– 10 à 20% d’images de mauvaise qualité
• Imagerie focalisée
Perspectives
• Très haute résolution : 100 m
• Antenne cou: lumière et paroi
• Amélioration des séquences
• Automatisation de l’analyse
• Agents de contraste
Les enjeux de l’imagerie
• Mieux prédire le risque individuel d’événements vasculaires
• Aide aux essais thérapeutiques
– Sélection de groupes à risque – Evaluation de l’efficacité des
thérapeutiques (critère de jugement)
Lumen Calcium
Lipides Fibreuse
Touzé et al. Stroke 2007
Critères de plaque vulnérable (AHA)
Série autopsique - Naghavi. Circulation 2003
• Majeurs
Inflammation active
Chappe fibreuse fine / Cœur lipidique large
Plaque rompue
Erosion endothéliale
Sténose > 90%
• Mineurs
Hémorragie intraplaque
Nodule calcifié superficiel
Remodelage externe
