I - Mise en situation :

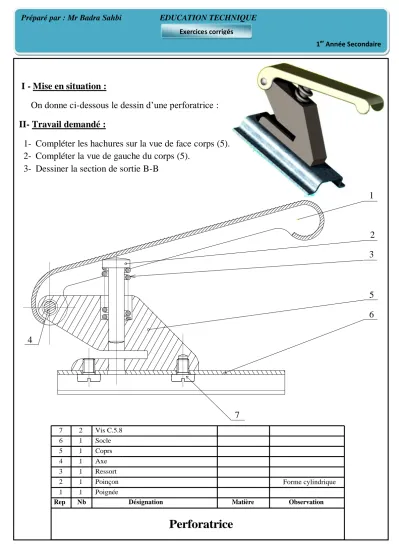

On donne ci-dessous le dessin d’une perforatrice : II- Travail demandé :
1- Compléter les hachures sur la vue de face corps (5).
2- Compléter la vue de gauche du corps (5).
3- Dessiner la section de sortie B-B
Rep Nb
1 1 Poignée
Désignation Matière Observation
Perforatrice
3 1 Ressort
4 1 Axe
2 1 Poinçon
6 1 Socle
5 1 Coprs
7 2 Vis C.5.8
Forme cylindrique
Préparé par : Mr Badra Sahbi EDUCATION TECHNIQUE
1er Année Secondaire
1er Année Secondaire
Exercices corrigés
1
2 3
5 6
7 4
Rep Nb
5 1 Coprs
Désignation Matière Observation
Nom : Date :
Numéro : 00
Badra
Le 3-12-2006 ECHELLE
PERFORATRICE
ETABLISSEMENT
Le dessin de définition
A
A
B B
Rep Nb
5 1 Coprs
Désignation Matière Observation
Nom : Date :
Numéro : 00
Badra
Le 3-12-2006 ECHELLE
PERFORATRICE
ETABLISSEMENT
