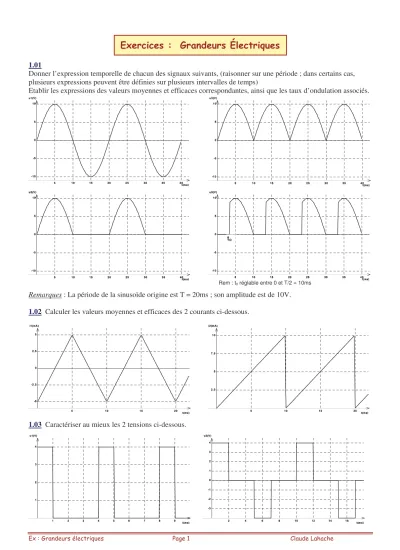

1.01

Donner l’expression temporelle de chacun des signaux suivants, (raisonner sur une période ; dans certains cas, plusieurs expressions peuvent être définies sur plusieurs intervalles de temps)

Etablir les expressions des valeurs moyennes et efficaces correspondantes, ainsi que les taux d’ondulation associés.

Remarques : La période de la sinusoïde origine est T = 20ms ; son amplitude est de 10V.

1.02 Calculer les valeurs moyennes et efficaces des 2 courants ci-dessous.

1.03 Caractériser au mieux les 2 tensions ci-dessous.

Rem : t0 réglable entre 0 et T/2 = 10ms to

(2)

R D

e E

i

v

E

i R

1A

0 5 10 t (ms)

i 1.04

On monte en série :

Un générateur de tension sinusoïdale e(t) (E = 12V, f = 50Hz), une diode D, supposée parfaite, une résistance R = 2Ω, et une batterie d’accumulateurs, de fém E = 12V et de résistance interne négligeable.

- Etablir le chronogramme du courant i(t) dans le circuit ; donner les expressions temporelles de i(t).

- Même question en ce qui concerne la tension v(t) aux bornes de la diode D.

- Calculer les intensités maximale, moyenne et efficace du courant i(t).

- Calculer les puissances moyennes dissipées dans la batterie et dans la résistance, en montrant qu’elles s’expriment en fonction de IMOY ou de I .

- En déduire la puissance moyenne fournie par le générateur, puis le rendement de ce montage redresseur.

1.05

Un accumulateur, de fém E = 9V, et de résistance interne R = 2Ω est alimenté par un chargeur, fournissant un courant périodique i(t), dont l’évolution est donnée ci-dessous :

- Calculer la valeur moyenne et la valeur efficace de ce courant.

- Calculer les puissances absorbées par la fém et par la résistance R ; en déduire la puissance mise en jeu par le générateur.

- La capacité de l’accumulateur est de 0,5Ah. En supposant cet accumulateur initialement déchargé, pendant combien de temps faut-il le laisser branché sur le chargeur pour en réaliser la recharge complète ?

1.06

Une inductance pure de valeur L = 0,1H est traversée par le courant i(t) dont le chronogramme est donné à droite :

- Exprimer l’équation de i(t) sur chacun des intervalles [0 ; 5ms] et [5ms ; 10ms].

- La ddp aux bornes de l’inductance est donnée par dtdi

. L ) t (

u = .

Exprimer l’équation de u(t) sur les 2 intervalles, puis tracer la courbe de u(t) correspondante.

- Exprimer, sur chacun des 2 intervalles, l’équation de la puissance instantanée p(t) = u(t)×i(t), et tracer le chronogramme de p(t).

En déduire la puissance moyenne dissipée par l’inductance.

8 10 20 t (ms) i (mA)

100

-20 0
