LEVAGE
5

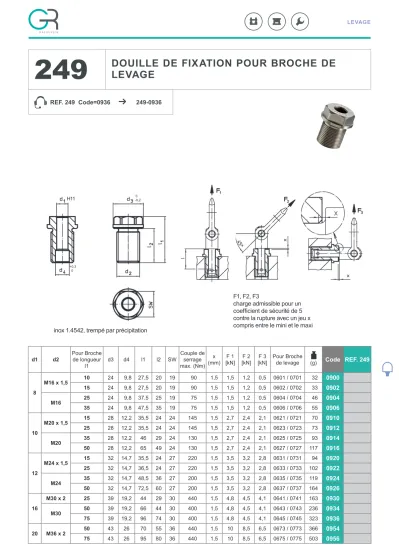

249 DOUILLE DE FIXATION POUR BROCHE DE LEVAGE
REF. 249 Code=0936 249-0936
F1, F2, F3
charge admissible pour un coefficient de sécurité de 5 contre la rupture avec un jeu x compris entre le mini et le maxi
H11 0-0,2
+0,3 0
d1 d2 Pour Broche de longueur
l1 d3 d4 l1 l2 SW Couple de serrage max. (Nm)
(mm)x F 1 [kN] F 2
[kN] F 3
[kN] Pour Broche
de levage (g) Code REF. 249
8
M16 x 1,5 10 24 9,8 27,5 20 19 90 1,5 1,5 1,2 0,5 0601 / 0701 32 0900 15 24 9,8 27,5 20 19 90 1,5 1,5 1,2 0,5 0602 / 0702 33 0902 M16 25 24 9,8 37,5 25 19 75 1,5 1,5 1,2 0,5 0604 / 0704 46 0904 35 24 9,8 47,5 35 19 75 1,5 1,5 1,2 0,5 0606 / 0706 55 0906 10
M20 x 1,5 15 28 12,2 35,5 24 24 145 1,5 2,7 2,4 2,1 0621 / 0721 70 0910 25 28 12,2 35,5 24 24 145 1,5 2,7 2,4 2,1 0623 / 0723 73 0912
M20 35 28 12,2 46 29 24 130 1,5 2,7 2,4 2,1 0625 / 0725 93 0914
50 28 12,2 65 49 24 130 1,5 2,7 2,4 2,1 0627 / 0727 117 0916 12
M24 x 1,5 15 32 14,7 35,5 24 27 220 1,5 3,5 3,2 2,8 0631 / 0731 94 0920 25 32 14,7 36,5 24 27 220 1,5 3,5 3,2 2,8 0633 / 0733 102 0922 M24 35 32 14,7 48,5 36 27 200 1,5 3,5 3,2 2,8 0635 / 0735 119 0924 50 32 14,7 72,5 60 27 200 1,5 3,5 3,2 2,8 0637 / 0737 164 0926 16
M30 x 2 25 39 19,2 44 29 30 440 1,5 4,8 4,5 4,1 0641 / 0741 163 0930
M30 50 39 19,2 66 44 30 400 1,5 4,8 4,5 4,1 0643 / 0743 236 0934
75 39 19,2 96 74 30 400 1,5 4,8 4,5 4,1 0645 / 0745 323 0936
20 M36 x 2 50 43 26 70 55 36 440 1,5 10 8,5 6,5 0673 / 0773 366 0954
75 43 26 95 80 36 440 1,5 10 8,5 6,5 0675 / 0775 503 0956 inox 1.4542, trempé par précipitation
LIFTING
5
249 LOCATING BUSHING FOR LIFTING PIN
REF. 249 Code=0936 249-0936
F1, F2, F3
Carrying force for a 5-fold safety against breakage with a tolerance x between mini and max
H11 0-0,2
+0,3 0
Stainless steel 1.4542, precipitation-hard-ened
d1 d2 For lifting pin with
length l1 d3 d4 l1 l2 SW Tightening torque max. (Nm)
(mm)x F 1 [kN] F 2
[kN] F 3
[kN] For lifting pin (g) Code REF. 249
8
M16 x 1,5 10 24 9,8 27,5 20 19 90 1,5 1,5 1,2 0,5 0601 / 0701 32 0900 15 24 9,8 27,5 20 19 90 1,5 1,5 1,2 0,5 0602 / 0702 33 0902 M16 25 24 9,8 37,5 25 19 75 1,5 1,5 1,2 0,5 0604 / 0704 46 0904 35 24 9,8 47,5 35 19 75 1,5 1,5 1,2 0,5 0606 / 0706 55 0906 10
M20 x 1,5 15 28 12,2 35,5 24 24 145 1,5 2,7 2,4 2,1 0621 / 0721 70 0910 25 28 12,2 35,5 24 24 145 1,5 2,7 2,4 2,1 0623 / 0723 73 0912
M20 35 28 12,2 46 29 24 130 1,5 2,7 2,4 2,1 0625 / 0725 93 0914
50 28 12,2 65 49 24 130 1,5 2,7 2,4 2,1 0627 / 0727 117 0916 12
M24 x 1,5 15 32 14,7 35,5 24 27 220 1,5 3,5 3,2 2,8 0631 / 0731 94 0920 25 32 14,7 36,5 24 27 220 1,5 3,5 3,2 2,8 0633 / 0733 102 0922 M24 35 32 14,7 48,5 36 27 200 1,5 3,5 3,2 2,8 0635 / 0735 119 0924 50 32 14,7 72,5 60 27 200 1,5 3,5 3,2 2,8 0637 / 0737 164 0926 16
M30 x 2 25 39 19,2 44 29 30 440 1,5 4,8 4,5 4,1 0641 / 0741 163 0930
M30 50 39 19,2 66 44 30 400 1,5 4,8 4,5 4,1 0643 / 0743 236 0934
75 39 19,2 96 74 30 400 1,5 4,8 4,5 4,1 0645 / 0745 323 0936
20 M36 x 2 50 43 26 70 55 36 440 1,5 10 8,5 6,5 0673 / 0773 366 0954
75 43 26 95 80 36 440 1,5 10 8,5 6,5 0675 / 0775 503 0956
SIMPLE - RAPIDE - SOLIDE & SÛR...
PEU IMPORTE LA CHARGE.
BROCHES DE LEVAGE
Broches de levage - autobloquantes, acier Broches de levage - autobloquantes, inox
• Résistance à la corrosion
• Température d’utilisation max. 250 °C
• Anti-corrosion et résistant aux intempéries, donc
adaptée à l’utilisation en extérieur
• Axe traité, trempé par précipitation, présentant une bonne résistance à l’usure
• Température d’utilisation max. 250 °C
Les avantages de la gamme broche de levage autobloquante HALDER
• Auto-alignement dans le sens de l’effort
• Accouplement rapide par une simple pression sur le bouton affleurant rouge
• Gain de temps à chaque utilisation, plus vous l’utilisez, plus vous rentabilisez
• L’utilisation de douille de fixation permet l’utilisation quelque soit la dureté du matériau et l’épaisseur de la paroi
DOUILLES DE FIXATION POUR BROCHES DE LEVAGE
Douilles de fixation Douilles de fixation, affleurantes
• Assurance d’un montage rapide et sûr sur des broches de levage
• Anti-corrosion et résistant à l’usure
• Intégration facile dans différents matériaux
• Peut être intégré dans des trous borgnes
• Dans le cas de pièces à paroi mince, le montage s’effectue à l’aide d’un contre-écrou
• Assurance d’un montage rapide et sûr sur des broches de levage
• Pour les applications nécessisant un montage affleurant
• Anti-corrosion et résistant à l’usure
• Intégration facile dans différents matériaux
• Peut être intégré dans des trous borgnes
• Dans le cas de pièces à paroi mince, le montage s’effectue à l’aide d’un contre-écrou JUSQU’
À 1000 K G
CAPACITÉ DE CHARGE
JUSQU’
À 1000 K G
CAPACITÉ DE CHARGE
Douilles de fixation avec clapet étanche, affleurantes
• Assurance d’un montage rapide et sûr sur des broches de levage
• Le clapet étanche empêche les liquides et les saletés de pénétrer
• Pour les applications nécessisant un montage affleurant
• Anti-corrosion et résistant à l’usure
• Intégration facile dans différents matériaux
• Peut être intégré dans des trous borgnes
• Dans le cas de pièces à paroi mince, le montage s’effectue à l’aide d’un contre-écrou
BROCHES DE LEVAGE POUR TROUS TARAUDÉS
Broches de levage pour trous taraudés - autobloquantes, acier et inox
• Pour une insertion direct dans un taraudage
• Aucune douille supplémentaire est nécessaire
• Gain de temps de près de 85% au montage et au démontage comparé à un anneau de levage standard
• Température d’utilisation max. 250 °C CAPACITÉ DE CHARGE
INNOVATION
EASY - FAST - ROBUST & SAFE ...
EASY - FAST - ROBUST & SAFE ...
IT DOESN’T MATTER WHAT THE CHARGE IT DOESN’T MATTER WHAT THE CHARGE
LIFTING PINS
Lifting Pins - self-locking Lifting Pins - self-locking, stainless steel
• Corrosion resistant
• Temperature range up to 250 °C
• Corrosion and weather-
resistant, thus also suitable for outdoor application
• High-strength, precipitation- hardened
• pin with an extreme load capacity
• Temperature range up to 250 °C
The advantages of the HALDER self-locking lifting range :
• Shackle self-aligning in direction of force
• Quick assembly through simply plugging in
• Money-saving through multiple use
• By using a suitable bushing, also usable in
• soft and thin-walled materials
LOCATING BUSHINGS
Locating Bushings - for lifting pins Locating Bushings, plain - for lifting pins
• Used for quick and safe locating ofifting pins
• Corrosion and abrasion resistant
• Easily incorporated into different material
• Can be mounted in blind holes
• For thin-walled parts, lock nuts are used for assembly
• Used for quick and safe locating of lifting pins
• This design is suitable for applications which require installation ush to the surface
• Corrosion and abrasion resistant
• Easily incorporated into different material
• Can be mounted in blind holes
• For thin-walled parts, lock nuts are used for assembly
UP TO 1000 K G
LIFTING CAP ACITY
UP TO 1000 K G
LIFTING CAP ACITY
Locating Bushings with Seal, plain - for lifting pins
• Used for quick and safe locating of lifting pins
• The seal prevents the penetration of liquid and dirt
• This design is suitable for applications which require installation ush to the surface
• Corrosion and abrasion resistant
• Easily incorporated into different material
• Can be mounted in blind holes
• For thin-walled parts, lock nuts are used for assembly
THREADED LIFTING PINS
Threaded Lifting Pins · self-locking
• Direct insert in thread
• No need of additional bushings
• Compared to screwing and unscrewing with a ringbolt it saves 85% of the time
• Temperature range up to 250 °C
NEW LIFTING CAP
ACITY
