Cours général sur la méthode Merise : les Flux

Conducteur  Atelier

Diagrammes de Flux

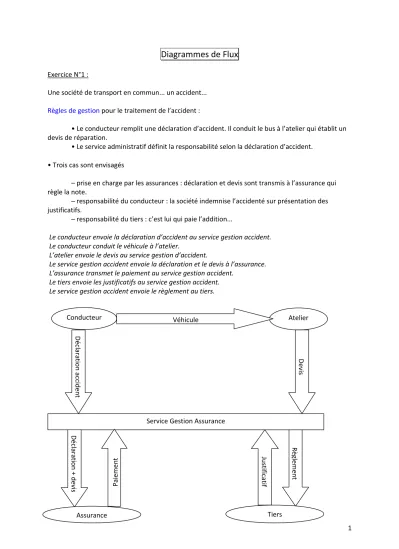

Exercice N°1 :     Une société de transport en commun... un accident...    Règles de gestion pour le traitement de l’accident :       • Le conducteur remplit une déclaration d’accident. Il conduit le bus à l’atelier qui établit un  devis de réparation.     • Le service administratif définit la responsabilité selon la déclaration d’accident.  • Trois cas sont envisagés       – prise en charge par les assurances : déclaration et devis sont transmis à l’assurance qui  règle la note.     – responsabilité du conducteur : la société indemnise l’accidenté sur présentation des  justificatifs.     – responsabilité du tiers : c’est lui qui paie l’addition...     Le conducteur envoie la déclaration d’accident au service gestion accident.   Le conducteur conduit le véhicule à l’atelier.    L’atelier envoie le devis au service gestion d’accident.   Le service gestion accident envoie la déclaration et le devis à l’assurance.   L’assurance transmet le paiement au service gestion accident.   Le tiers envoie les justificatifs au service gestion accident.   Le service gestion accident envoie le règlement au tiers.        Véhicule Service Gestion Assurance  Déclaration  a ccid ent Devis Paiement   Justifica tif Déclaration  +  devis Rè gle ment

Diagrammes de Flux

Exercice N°2 :     Les différents clubs transmettent à la ligue Belge Francophone de Triathlon et de Duathlon (LBFTD)  les dates des triathlons qu’ils organisent ainsi que leur descriptif. La LBFTD examine ces propositions  et inscrit au calendrier les triathlons retenus.  Une fois les triathlons inscrits au calendrier, le secrétaire des clubs qui organise une épreuve fournit  les bulletins d’inscriptions aux demandeurs qui les retournent renseignés et accompagnés de pièces  justificatives.  Le secrétaire procède alors à plusieurs vérifications avant de renvoyer une réponse.  • Le respect des quotas de triathlètes par triathlon imposés pour la sécurité sur le parcours.  • Le respect du délai d’envoi (la clôture des inscriptions est automatique 15 jours avant la  compétition).  • La vérification de la photocopie de la licence qui atteste de l’appartenance du triathlète à la  fédération et la régularité de son assurance sportive.  • La présence du chèque de règlement des frais d’inscriptions  Si l’inscription est régulière, le secrétaire accuse réception de celle‐ci et confirme son  enregistrement.  Les clubs transmettent à la LBFTD les dates et le descriptif.  La LBFTD renvoie le calendrier des dates aux clubs.  Le club envoie le bulletin d’inscriptions athlète.  Les athlètes renvoient l’inscription et les pièces justificatives.  Le club transmet la réponse à l’athlète.

Club



Athlète

  Bulletin inscription  Réponse  Inscription et pièce justificatives  Date  et  des criptif Calendrier

Diagrammes de Flux



Exercice N°3 :  La SARL DETAIRE fabrique et commercialise des produits alimentaires à base de pommes de terre.  Les dirigeants souhaitent une analyse de leur système d’information et plus particulièrement le  domaine de la gestion des activités commerciales.  Le service commercial recueille chaque jour les commandes des clients (pour l’essentiel des grandes  surfaces), chaque commande est saisie par une secrétaire commerciale. Cette secrétaire vérifie la  situation des clients avec l’état des litiges adressés par le service contentieux.  Les commandes passées par les clients‐litiges (clients ayant un encours de crédit supérieur au  plafond) sont bloquées. Et la commande est alors transmise au service contentieux.  Les autres commandes sont transmises au secrétariat du service expédition.  Lorsque le service contentieux reçoit une commande bloquée, il envoie aussitôt un courrier aux  clients concernés. Le service contentieux examine en fin de journée la situation des clients‐litiges et  débloquent les commandes des clients ayant régularisé leur situation.  Les commandes des clients sont préparées par le service expédition : en début de matinée, les bons  de préparation sont imprimes par la secrétaire du service puis transmis au responsable du service qui  les dispatchés auprès des différents préparateurs. Les préparateurs emballent les colis, les chargent  dans les camions et notent les quantités livrées sur l’ordre de préparation. Le préparateur saisit  ensuite les quantités livrées pour chaque commande.  Une fois le bon de préparation établi, celui‐ci est remonte au service commercial qui peut alors éditer  le bon de livraison en 2 exemplaires (1 pour le transporteur et 1 pour le service commercial).  Un double des ordres de préparation est remis au secrétariat commercial qui se charge alors de saisir  les bons de livraison. Pour les commandes incomplètes, un état des reliquats de commande est établi  par un employé du service commercial qui l’adresse aussitôt à la secrétaire commerciale.  Un employé du service commercial imprime la facture en 3 exemplaires : 1  pour le client, 1 pour la  comptabilité et 1 pour les archives.  Le service commercial adresse par ailleurs en fin de mois un relève de factures aux clients.  Les clients adressent leur règlement au service comptable qui les impute en comptabilité.  Informations complémentaires relatives à l’activité Gestion des commandes :  « Lorsque la secrétaire commerciale reçoit une commande, elle verifie d’abord si le client n’est pas  en litige. Si la commande est en litige, elle la remet au service contentieux. Dans le cas contraire elle  contrôle les coordonnées du client et le met à jour. Au besoin, elle crée un compte pour les nouveaux  clients.  Elle saisit ensuite le bon de commande t l’imprime pour le remettre au service des expéditions.    01° le client passe une commande au service commercial  02° le client‐litige passe une commande au service commercial  03° le service commercial verifie si client‐litiges si oui il remet la commande au service contentieux

Archive

Comptabilité





Service Commercial

Service

expédition

Service

contentieux

8   7   3   11   12





Client

litige



Client

Transporteur



9  1  10  2  6 5  4 05° le client litige règle la facture au service contentieux  06° le service contentieux transmet la commande débloquée au service expédition  07° le service commercial envoie la commande au service expédition  08° le service expédition envoie le bon de réception au service commercial   09° le service commercial envoie le bon de livraison au transporteur  10° le service commercial envoie la facture au client  11° le service commercial envoie une copie de la facture au service archive  12° le service commercial envoie une copie de la facture au service comptabilité

     Est inscrit

Modélisation des données

Le M.C.D (Menu Conceptuel de Donnée) gère les tables dans une base de données relationnelle  Eléments principaux du M.C.D :  • Entités : élément matériel ou immatériel qui a un sens à lui seul pour le domaine  étudié.  Entité regroupe un ensemble de propriétés qui qualifient l’entité.

Entité



Propriétés



  Une propriété doit jouer un rôle d’identifiant (permet d’identifier de manière unique une occurrence  de l’entité étudiant  Æ clé primaire)       Les entités sont reliées par des relations, les relations portent des cardinalités.  (1, n)      (0, n)

Etudiant

  IdEtudiant (identifiant)   Nom  Prénom  Adresse

………..

Etudiant

  IdEtudiant (identifiant)   Nom  Prénom  Adresse

………..

Unité Formation

  IdUniteFormation   Intitulé  Nbre Périodes





Est  Reprend

Modélisation des données

    (1, n) Un étudiant ou plusieurs sont inscrit à l’unité de formation.  (0, n) Aucune unité de formation ou plusieurs a des étudiants inscrit.  0 Æ Aucun  1 Æ Un seul  N Æ Plusieurs

  Exercice N°1 :     Une agence de locations de vacances en France a, en vue de faciliter la recherche, regroupé ses  différentes locations par type. (Exemple: type 1 studio, type 2 appartement 2 pièces, type 3  appartement 3 pièces,...).  Chaque location est identifiée par un numéro de référence et qualifiée par une adresse et une brève  description.   Une location est d'un seul type.  Elle a aussi découpé le pays en région qui reprend différents départements. Les régions ont un nom,  les départements ont un numéro et un nom.  Donner le dictionnaire des données.   Elaborer le MCD.          (0, n)            (1,1)                                       (1,1)                   (0, n)  (1, n)            (1,1)

Type de location

  Idtype (identifiant)   Intitulé



Bien

  IDBien   Adresse





Région

  IdRégion  Nom



Département

  N° Département   Nom  Situe

Modélisation des données

Exercice N°2 :   Soient les données suivantes :       N° club, libelle club, Idcatégorieclub, libelle catégorie club,     N°Joueur, nom joueur, N°Match, date match.    Soient les règles de gestions suivantes :       Un club appartient à une et une seule catégorie.     Un joueur est affilié à un est un seul club.    On souhaite connaître pour chaque match « les deux clubs » et « les joueurs qui ont joué » « si le  match a déjà eu lieu »

Club



Catégorie

(1,1)  (1, n) N°Club     IdCatégorieClub  Libellé     Libellé                                                 (1, n)   (1, n)  (1,1)  ‐2,2

Joueur

(0, n)  (0, n)

Match

N°Joueur     N°Match     Nom joueur     Date



 Modélisation des données

Exercice N°3 :



Un établissement scolaire :    Un professeur est identifié par ses Nom Prénom Adresse Date de naissance et Qualification    Un cours est qualifié par un intitulé et nombre d’heures     Un local est qualifié par un numéro, une capacité et éventuellement une spécialité (labo       chimie….)     Un équipement est qualifié par un code et un intitulé     Une aile est qualifiée par un code et un nom    Un professeur peut enseigner différents cours.  Un cours peut être donné dans des classes différentes.  Un local peut être équipé d’équipements différents.   *Certains cours ont un prérequis          PROF  (1, n)  (1, n) Cours  IdProf  IdCours  (0, n)  Nom  Intitule  Prénom  (1, n)  Nbres H  Adresse  (0, n)  DateN  Qualif  (1, n)  Local  IdLocal  (0, n)  (0,1) Equipement  Capacité  IdEquipement Spécialité  Intitulé    (1,1)    (1, n)  Aile  IdAile  Intitulé

 Modélisation des données

  Exercice N°4 :   Employés d’une entreprise     ‐ Un employé est identifié par un numéro, nom, prénom, date de naissance et adresse    ‐ La qualification est qualifiée par un code et un intitulé.    ‐ Une qualification peut être possédée par plusieurs employés.    ‐ Un local est identifié par un numéro et un code qi correspond à une position sur un plan.    ‐ Un employé occupe un local    ‐ Un local peut être occupé par plusieurs employés. Mais il existe des locaux i ne sont pas             occupé par des employés.    ‐ Un employé gère des dossiers.    ‐ Un dossier est qualifié par un numéro, intitulé et une brève description.    ‐ Un dossier peut être gérer par plusieurs employés.          Employé  (1,n)  (1,n) Qualification  IdEmployé  IdQualif  Nom  Intitule  Prénom  DateN  Adresse  (1,n)  (0, n) Dossier  (1, n)  IdDossier  Intitulé  Description  (0, n)  Local  IdLocal  Code

Modélisation des données

Exercice N°1 Simple :  Gestion des configurations IP d’un parc informatique.  On souhaite mettre en place une application qui permet de retrouver pour chaque équipement du  parc informatique d’une entreprise les informations suivantes :  Le ou les adresses IP des équipements (un équipement peut posséder plusieurs adresses IP).  Pour une adresse IP, le réseau auquel elle appartient.  Pour chaque réseau, l’adresse de la passerelle par défaut le netmask, l’adresse du ou des  serveurs DNS.  REM : Il n’y a pas d’entité adresse.          Equipements  (1,n)  (1,n) Réseau  IdEquipement  IdReseau  Nom  Passerelle     Netmask    (1,n)  (1,n)  DNS  IDDNS

Modélisation des données

Exercice N° 2 Simple :  Planning des cours organisés par une "auto‐école".  Dans une auto‐école, on a les données suivantes:    Nom de l'élève    Nom du moniteur    N° d'immatriculation du véhicule    Le modèle du véhicule (exemple: clio, corsa, 308, punto, megane,etc...)    La durée prévue d'une leçon  Règle de gestion:    Une leçon est planifiée pour une durée donnée, elle concerne un élève,    Un modèle de véhicule, un moniteur pour une date et une heure prévue.    Un élève peut suivre des leçons avec des moniteurs différents.    Les débuts des leçons sont alignés sur des tranches préétablies.  Variante:    Idem mais un élève ne suit l'ensemble de ses leçons qu'avec un seul et même moniteur.        ELEVE  (1,n)  (1,1) LECON  N° Eleve  IdLecon  Nom  Date  Prenom  Duree  Adresse  (1,1)       (1,1)  (1,1) (1,n)  MONITEUR  (1,n)  N°Moniteur  MODELE  Nom  IdModele  Prenom  Intitule  Adresse           (1,n)  (0,n)  TRAITEMENT HORIARE  (1,1)  Heure     VEHICULE  N°Immat

Modélisation des données

Exercice N° 3 Simple :  Gestion des équipes dans un atelier de fabrication  Données:    N° de l'équipe    Nom d'un employé    N° de matricule d'un employé    Qualification d'un employé    Le nombre de personnes ayant une qualification donnée dans l'entreprise.    Nombre de personnes ayant une qualification donnée dans une équipe.  Règles de gestion:    Dans une équipe, il y a toujours un et un seul chef d'équipe et au moins un employé.    Un employé a une qualification unique et appartient à une et une seule équipe.  On doit pouvoir répondre aux questions suivantes:    A quelle équipe appartient une personne déterminée ?    Qui est le chef d'une équipe déterminée ?    Qui a sous ses ordres un tel chef d'équipe ?        EMPLOYE  (1,1)  (1,n) EQUIPE  N°MATEMPLOYE  N°EQUIPE  Nom        (0,1)  (1,1)    (1,1)  (1,n)    (1,n)  (1,n) QUALIFICAION  IdQualif     Intitulé     Nbre Employé              Un employé appartient à 1 et 1 équipe  Une qualif est possédée par 1 ou plusieurs employé  Un employé est chef de zéro à une équipe  Une équipe a 1 et 1 seul chef

Modélisation des données

  Exercice N° 4 Simple :  Gestion des courses de chevaux d'une saison  Données:    Type de course (tiercé, quarté, quinté)    N° de la course (3ème course à Longchamps)    Désignation de la course qui est unique (Prix de l'arc de triomphe, Gd prix d'Amérique, etc...)    Nom du champ de course (Longchamps, Vincenne, etc....)    Catégorie de course (galop, trot attelé, trot monté, obstacles, etc...)    Date de la course    Dotation de la course    Nom du cheval supposé unique    N° de dossard du jockey (et donc du cheval)    Nom du propriétaire du cheval    Le gain du cheval depuis le début de la saison    Sexe du cheval    Nom du jockey    Date de naissance du cheval  Règles de gestion:    Un champ de course est équipé pour une ou plusieurs catégories de course.    Une course est toujours d'un seul type donné.    Un cheval a une parenté ascendante et éventuellement descendante.     Une course ne peut être que d’une seule catégorie.

      (1,1)  (1,n)  COURSE  TYPE  IdCourse  IdType    N° Course      CATEGORIE Nom Type  Désignation  (1,1)  (1,n) IdCat     Date  Nom Cat  Dotation               (1,1)    (1,n)    (1,n)  (1,0) CHAMP  JOCKEY  IdChamp  IdJockey  Nom  Nom     (1,n)  N° jockey  CHEVAL  IdCheval  (0,n) Nom        Sexe     Proprio         Gain                          (2,2)

Modélisation des données

Exercice N° 5 Simple :  Gestion des animaux dans un zoo.  Les animaux d'un zoo suivent chacun un régime alimentaire.  Un régime est constitué d'un mélange d'ingrédients, chacun en quantité déterminée. Le régime d'un  animal peut varier d'un jour à l'autre.  Chaque animal est caractérisé, en fonction de son espèce, par ses besoins minima et maxima en  nutriments (calcium, protéine, etc...) exprimés en mg par unité de poids de l'animal.   Ces besoins sont fonction de l'espèce de l'animal. On connaît la teneur de chaque ingrédient en  nutriments, exprimée en mg par kg d'ingrédient.   Chaque ingrédient a un coût unitaire. Chaque animal requiert des soins qui sont évalués en francs  par jour.   Ces soins peuvent varier d'un jour à l'autre.  Etablir le dictionnaire des données.    Dictionnaire des données    Nom du champ  Description (Role  du champ)

Type  Longueur  Caractére

Idcourse  Identificateur des  course

N (entier)  1 octet  Auto incrementé

Date de naissance  Date de naissance  Date  (AAAA/MM/JJ)



Modélisation des données

Exercice N° 6 Simple :  Archivage de toutes les médailles olympiques.  Le COI souhaite déployer sur le Web une base de données reprenant l'ensemble des médailles  olympiques de l'ère moderne aussi bien en sport collectif qu'individuel. Le visiteur doit pouvoir  extraire des informations en choisissant l'année, le type de jeux (hiver/été) et/ou la ville  organisatrice.  Les différentes épreuves sportives pour lesquelles des médailles ont été distribuées sont réparties en  catégories (natation, athlétisme, cyclisme, etc...) et disciplines (100m haies, 110m haies, 100 m plat,  100 m nage libre, 100 m brasse, 4x100 mètres plats, 4x100 mètres nage, etc...).   On fera la distinction entre les disciplines individuelles et collectives.   Pour les 3 disciplines individuelles, on souhaite archiver les athlètes médaillés et la (les) nation(s)  qu'ils représentaient.   Pour les disciplines collectives, on souhaite archiver les médailles obtenues par chaque nation.   De plus, on souhaite archiver le nombre total de médailles d'or, d'argent et de bronze obtenues par  chaque nation lors d'un jeux d'hiver ou d'été.  Etablir le dictionnaire des données.

Modélisation des données

Exercice N° 7  Simple :  Archivages des championnats de formule 1.   Chaque année, un ensemble de courses de formule 1 sont organisées dans le cadre des  championnats du monde des pilotes et des constructeurs.  Chaque course est considérée comme un grand prix (GP Belgique, GP de Grande‐Bretagne, GP  d'Argentine, etc...).  Un grand prix n'a pas toujours lieu chaque année dans un pays et n'est pas toujours organisé  sur le même circuit (exemple: Monaco, Francorchamps).   Lors de chaque course, des points sont distribués aux pilotes et constructeurs en fonction des places.  Pendant une année, un pilote n'appartient qu'à une seule écurie. La participation d'une écurie est  limitée a 2 voitures par grand prix.   Une écurie ne peut utiliser qu'une seule marque de moteur et de pneumatiques pendant un  championnat.  On souhaite pouvoir obtenir La composition de la grille de départ d'un grand prix d'une année  déterminée avec les temps de qualification.  Le classement d'un grand prix d'une année déterminée et les points récoltés par les pilotes et  écuries.  Le classement final des pilotes et des écuries d'un championnat déterminé.  La liste des différents vainqueurs sur un circuit déterminé ou un grand prix déterminé.  Le palmarès d'un pilote, d'une écurie, d'un motoriste ou manufacturier (pneumatique).

Modélisation des données

Exercice N° 8  Simple :  Catalogue d'une médiathèque.  Une médiathèque souhaite établir un catalogue des exemplaires des albums disponibles dans ses  diverses implantations. Un exemplaire d'un album se trouve sur un support déterminé qui peut être  un vinyl, un CD, une cassette audio, un DVD.  Un album se compose d'un ou plusieurs enregistrements.   Chaque enregistrement est caractérisé par le titre de l'oeuvre, une date, un lieu d'enregistrement  (studio, salle, etc..) et  un ou plusieurs interprètes. Une oeuvre peut avoir été enregistrée plusieurs  fois en des lieux, moments et par des interprètes différents.  Une oeuvre a pour auteurs un ou plusieurs compositeurs et paroliers.  Un artiste peut être compositeur, parolier ou interprète.

Modélisation des données

Exercice N° 9  Simple :  Gestion des réservations dans des salles de spectacle.  Une société gère plusieurs salles de spectacle. Chaque salle est  équipée d'un certain nombre de  sièges répartis en différentes catégories (place orchestre, 1er balcon, 2ème balcon, etc...).   Chaque siège dans une salle possède un numéro qui l'identifie dans la salle.  Un spectacle peut avoir lieu dans des salles différentes et est caractérisé par un nom et une durée.  Plusieurs séances d'un même spectacle peuvent avoir lieu le même jour dans une même salle.   Une séance est caractérisée par une heure déterminée et un numéro d'ordre dans la journée.   La société souhaite à tout moment obtenir la liste des places disponibles pour une séance donnée  d'un spectacle déterminé.  Le prix de base d'une place dépend de la catégorie de la place, du spectacle et de la salle.  Chaque ticket imprimé doit mentionner le nom du spectacle, la séance (n° ordre, date, heure), le  numéro du siège, la salle et le prix.  Il y a lieu aussi d'enregistrer les coordonnées du client qui a effectué la réservation pour la traiter par  correspondance.   En cas de réduction, le ticket doit mentionner le prix réel appliqué.

Modélisations des données

Exercice N° 10  Simple :  Gestion d'une bibliothèque.  Une bibliothèque souhaite gérer la location de son stock de livres par des moyens informatiques  modernes.   Les livres mis en location sont caractérisés par un titre, un ou plusieurs auteurs, une maison  d'édition, une publication et une classification (policier, aventure, fiction, etc...).   Une publication n'est jamais produite que par un et un seul éditeur.   Une oeuvre peut cependant exister dans des publications différentes et avoir été imprimé par des  éditeurs différents.  Chaque exemplaire mis en location est identifié au moyen d'une étiquette numérotée.   Chaque lecteur possède une carte de lecteur avec  son numéro de lecteur, son nom, son adresse et  son statut social (étudiant, salarié, retraité).   Le tarif est fonction de la catégorie sociale. La durée de location normale d'un ouvrage est fixée à  quinze jours.   A tout moment, le bibliothécaire doit pouvoir connaître l'état de disponibilité d'un livre et en cas  d'emprunt en cours, la date à partir de laquelle le livre serait de nouveau disponible.  En cas de retour anticipé d'un livre réservé par un lecteur, un courrier électronique doit être délivré à  ce lecteur l'avertissant de la disponibilité.   Un lecteur peut demander la réservation d'un livre jusqu'à la date présumée de son retour.  Le bibliothécaire doit pouvoir, en début de journée, imprimer des lettres de rappel destinées aux  emprunteurs qui auraient dépassé la durée de la location.  On désire aussi établir une statistique des emprunts.
