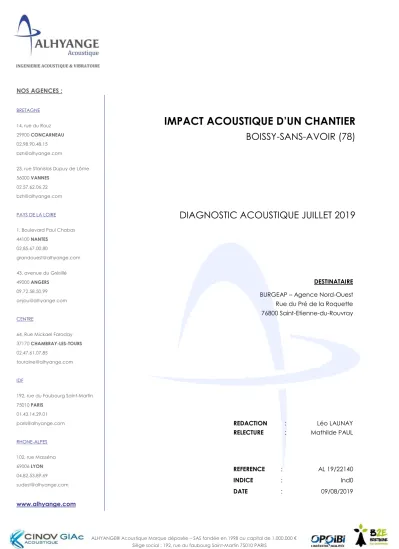

IMPACT ACOUSTIQUE D UN CHANTIER

(1)

ALHYANGE® Acoustique Marque déposée – SAS fondée en 1998 au capital de 1.000.000 € Siège social : 192, rue du faubourg Saint-Martin 75010 PARIS

RCS 419 784 400 - APE 7112 B - N° Intracommunautaire : FR 78 419 784 400

IMPACT ACOUSTIQUE D’UN CHANTIER BOISSY-SANS-AVOIR (78)

DIAGNOSTIC ACOUSTIQUE JUILLET 2019

DESTINATAIRE BURGEAP – Agence Nord-Ouest Rue du Pré de la Roquette 76800 Saint-Etienne-du-Rouvray

REDACTION RELECTURE

: :

Léo LAUNAY Mathilde PAUL

REFERENCE : AL 19/22140

INDICE : Ind0

DATE : 09/08/2019

NOS AGENCES :

BRETAGNE

14, rue du Rouz 29900 CONCARNEAU 02.98.90.48.15 [email protected]

23, rue Stanislas Dupuy de Lôme 56000 VANNES

02.57.62.06.22 [email protected]

PAYS DE LA LOIRE

1, Boulevard Paul Chabas 44100 NANTES

02.85.67.00.80

[email protected]

43, avenue du Grésillé 49000 ANGERS 09.72.58.50.99 [email protected]

CENTRE

64, Rue Mickael Faraday 37170 CHAMBRAY-LES-TOURS 02.47.61.07.85

[email protected]

IDF

192, rue du Faubourg Saint-Martin 75010 PARIS

01.43.14.29.01 [email protected]

RHONE-ALPES

102, rue Masséna 69006 LYON 04.82.53.89.69 [email protected]

www.alhyange.com

(2)

Impact acoustique d’un chantier – Boissy-sans-Avoir (29) AL 19/22140 – Diagnostic acoustique 2 – période de moisson

août 2019 Page 2 / 20

SOMMAIRE

1. OBJET... 3

2. CONTEXTE REGLEMENTAIRE ... 4

2.1. Décret n°2006-1099 du 31 Août 2006 relatif à la lutte contre les bruits de voisinage ... 4

3. PRESENTATION DU SITE ET DE LA MESURE ... 5

3.1. Descriptif du site et des points de mesure ... 5

3.1. Environnement sonore ... 6

3.2. Date des mesures ... 6

4. RESULTATS DE LA CAMPAGNE DE MESURES ... 7

4.1. Plages horaires du chantier en fonctionnement ... 8

4.2. Résultats de mesures ... 9

5. CONCLUSION ... 11

ANNEXES ... 12

MATERIEL UTILISE ... 19

INDEX ... 20

(3)

août 2019 Page 3 / 20 1. OBJET

Dans la cadre de la réalisation d’un chantier à proximité de la commune de Boissy Sans Avoir (78), il est prévu sur une durée de quelques semaines ou mois, des circulations de poids lourds très importantes et inhabituelles, dont un tronçon du trajet est prévu sur la route principale traversant la commune.

Un premier rapport de diagnostic acoustique été réalisé au mois de mai durant la phase test du chantier.

Ce présent rapport présente un deuxième diagnostic vibratoire, qui analyse des données accumulées du 18 au 24/07/19. On se situe alors en période de moisson.

En charge de la supervision de ce chantier, la société BURGEAP missionne Alhyange afin de réaliser des mesures acoustiques et vibratoires.

Le but de ces mesures est de quantifier l’impact du chantier sur le voisinage via le passage des camions. Des premières mesures ont permis de fixer un environnement initial (avant travaux) sonore et vibratoire en 3 points répartis dans la commune de Boissy- Sans-Avoir. Un point supplémentaire de mesure acoustique est situé en limite de site du chantier, à titre conservatoire.

(4)

août 2019 Page 4 / 20 2. CONTEXTE REGLEMENTAIRE

Bien que n’étant pas soumis directement à la réglementation acoustique concernant les bruits de voisinage, les données sont comparées, au besoin et à titre indicatif, aux limites fixées dans ces textes.

(Décret n°2006-1099 du 31 Août 2006 relatif à la lutte contre les bruits de voisinage).

2.1. Décret n°2006-1099 du 31 Août 2006 relatif à la lutte contre les bruits de voisinage

Ce texte limite l’émergence admissible du niveau sonore ambiant (comprenant le bruit perturbateur) sur le niveau sonore résiduel, en période diurne (7h – 22h) et nocturne (22h – 7h).

• Émergence globale

Période considérée Période diurne (7h-22h) Période nocturne (22h-7h)

Emergence maximale autorisée +5 dB(A) +3 dB(A)

Les valeurs maximales de l’émergence globale sont à pondérer en fonction de la durée d’apparition du bruit perturbateur :

Durée cumulée d’apparition du bruit particulier Terme correctif en dB(A)

T ≤ 1 minute +6

1 minute < T ≤ 5 minutes +5

5 minutes < T ≤ 20 minutes +4

20 minutes < T ≤ 2 heures +3

2 heures < T ≤ 4 heures +2

4 heures < T ≤ 8 heures +1

8 heures > T +0

• Émergence spectrale

L’émergence spectrale est définie comme la différence entre le niveau sonore ambiant (comprenant le bruit perturbateur) et le niveau sonore résiduel dans chaque bande d’octave.

Bande d’octave 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz

Emergence maximale autorisée +7 dB +7 dB +5 dB +5 dB +5 dB +5 dB

(5)

août 2019 Page 5 / 20 3. PRESENTATION DU SITE ET DE LA MESURE

3.1. Descriptif du site et des points de mesure

Le plan ci-dessous indique la situation du projet, ainsi que la localisation des 3 points de mesure à l’extérieur. Un quatrième point est situé en limite de site du chantier.

o Le point 1 est situé au niveau de la mairie de la commune de Boissy-sans-Avoir ; o Le point 2 est lui au niveau du carrefour menant au site du chantier ;

o Le point 3 est situé au niveau de la route barrée menant au chantier ; o Le point 4 est situé en limite de site du chantier.

Point 1 Point 2

Point 3

(6)

août 2019 Page 6 / 20 3.1. Environnement sonore

Les sources de bruit actuelles caractérisant le paysage sonore, et recensées par notre opérateur le jour de la pose et de la récupération du matériel, sont les passages de véhicules (engins agricoles, voitures et camions) sur la voie de circulation. Le trafic routier durant la période d’analyse des mesures (hors période de chantier) est propre à la période de moisson, un passage plus important de convoi agricole est relevé.

3.2. Date des mesures

Les mesures ont été réalisée par Léo LAUNAY (Ingénieur Alhyange) du vendredi 19 au mardi 23 juillet 2019.

(7)

août 2019 Page 7 / 20 4. RESULTATS DE LA CAMPAGNE DE MESURES

Une première campagne de mesures fut réalisée du 17/04 au 22/05 afin de caractériser l’état sonore initial du site avant le démarrage du chantier. Ces mesures ont fait l’objet d’un rapport intitulé AL_19_22140_DIAG_GR_ind0 du 25 avril 2019.

Afin de caractériser l’impact acoustique lié au fonctionnement du chantier, les niveaux de bruit mesurés les 19, 22 et 23 juillet sur les horaires de fonctionnement du chantier, seront comparés selon 3 approches :

• Comparaison avec les niveaux de bruit mesurés pendant les mesures initiales (avant chantier), sur les mêmes plages horaires (dans la mesure du possible le même jour de la semaine).

• Comparaison avec les niveaux de bruit mesurés sur la même journée mais en dehors des heures de chantier sur la plage 07h00-19h00.

• Comparaison avec les niveaux de bruit mesurés le samedi 20 juillet 2019 pendant les horaires de chantier habituels. Cette journée étant considérée comme étant représentative d’un jour de semaine sans activité de chantier.

Pour chaque approche, cette comparaison revient à calculer les émergences de bruits :

E = Niveaux en exploitation (ambiant) – Niveau hors exploitation (résiduel)

On notera que la règlementation concernant les bruits de voisinages (décret n°2006-1099 du 31 Août 2006 relatif à la lutte contre les bruits de voisinage, non applicable ici) fixe une limite d’émergence de 5dB en période diurne, à relativiser avec un terme correctif fonction de la durée cumulée d’apparition du bruit particulier ;

Les données récoltées sont de type acoustique, elles sont exploitées en dB(A). Un codage est utilisé en post traitement :

• « Chantier ON » [Rouge] : activité de chantier dans la commune de Boissy Sans Avoir, selon les plages horaires définies dans la partie « 4.1 - Plages horaires du chantier en fonctionnement », lors de la phase test (du 15 au 23 mai 2019) ;

• « Chantier OFF » [Vert] : aucune activité de chantier, selon 3 approches possibles (ci-dessus).

L’évolution temporelle de chaque mesure est présentée en annexe.

(8)

août 2019 Page 8 / 20 4.1. Plages horaires du chantier en fonctionnement

BURGEAP relève les horaires d’activité du chantier de chaque journée. Les plages ainsi obtenues sont élargies de 5 minutes afin de prendre en compte le trajet entre le site du chantier et la commune de Boissy-Sans-Avoir.

Date de la mesure Plage horaires du chantier ON

Durée cumulée de chantier

Emergence diurne admissible dB(A) (A titre indicatif)

Vendredi 19/07/19 09h05 – 10h30

11h40 – 14h05 3h50 7

Lundi 22/07/19 09h05 – 10h30

11h40 – 14h05 3h50 7

Mardi 23/07/19 05h55 – 07h35

08h55 – 12h05 4h50 6

(9)

août 2019 Page 9 / 20 4.2. Résultats de mesures

L’indicateur utilisé dans ce rapport est le « LAeq » qui représente une valeur appelée Niveau moyen équivalent. En général, l'amplitude du niveau acoustique mesuré varie au fil du temps. Par contre, LAeq est le niveau constant imaginaire qui produirait la même énergie que le niveau fluctuant mesuré sur un intervalle de temps donné.

• Comparaison avec les niveaux de bruit mesurés pendant les mesures initiales

Les résultats pour chacun des points sont synthétisés dans le tableau ci-dessous. Une émergence, correspondant à l’écart entre les deux niveaux (ON et OFF) est calculé. Tous les niveaux présentés ici sont des niveaux globaux LAeq présentésen dB(A) arrondis à 0,5.

POINT 01 POINT 02 POINT 03

Niveau ambiant global 60,5 61,5 52,0

Niveau résiduel global 60,5 63,0 55,0

Emergence calculée vendredi 19/07/19 0,0 0,0* 0,0*

Emergence calculée lundi 22/07/19 2,5 1,5 0,0*

Niveau ambiant global - 61,5 54,5

Niveau résiduel global - 63,0 55,0

Emergence calculée mardi 23/07/19 - 0,0 0,0*

*lorsque l’émergence calculée est négative, l’impact est ramené à 0.

• Comparaison avec les niveaux de bruit mesurés sur la même journée

Emergence calculée vendredi 19/07/19 0,0* 0,0 0,0

Emergence calculée lundi 22/07/19 1,5 1,0 0,0*

Emergence calculée mardi 23/07/19 - 0,0* 0,0

(10)

août 2019 Page 10 / 20

• Comparaison avec les niveaux de bruit mesurés le samedi 20 juillet 2019

Emergence calculée vendredi 19/07/19 0,0 1,0 0,0*

Emergence calculée lundi 22/07/19 3,0 4,0 0,5

Emergence calculée mardi 23/07/19 - 1,0 1,5

Peu importe l’approche (la comparaison avec les données du samedi étant la plus contraignante) :

➔ Les mesures réalisées, mettent en avant quelques émergences, cependant celles-ci sont en intégralité en dessous de ce que prévoit la réglementation dans le cadre d’un bruit de voisinage (présentée ici à titre indicatif). Ces mesures mettent aussi en évidence un impact acoustique nul du chantier sur certaines journées.

➔ Au vu des résultats de mesures, les passages de camion dus au chantier n’ont pas d’impact significatif sur le voisinage au plus proche de la route. En effet, le trafic routier existant dans la commune joue le rôle de masque sonore.

(11)

août 2019 Page 11 / 20 5. CONCLUSION

Dans la cadre de la réalisation d’un chantier à proximité de la commune de Boissy Sans Avoir (78), il est prévu sur une durée de quelques semaines ou mois, des circulations de poids lourds très importantes et inhabituelles, dont un tronçon du trajet est prévu sur la route principale traversant la commune.

D’après les données accumulées au mois d’avril et de juillet 2019 la conclusion est la suivante :

➔ Au vu des résultats de mesures, les passages de camion dus au chantier n’ont pas d’impact significatif sur le voisinage au plus proche de la route. En effet, le trafic routier existant dans la commune joue le rôle de masque sonore.

(12)

août 2019 Page 12 / 20

ANNEXES

O EVOLUTION TEMPORELLES O INDEX

(13)

août 2019 Page 13 / 20

Evolutions temporelles : Niveau résiduel avril au point 01

Légende → Marque verte : chantier OFF avril 2019

(14)

août 2019 Page 14 / 20

Evolutions temporelles : Niveau résiduel avril au point 02

(15)

août 2019 Page 15 / 20

Evolutions temporelles : Niveau résiduel avril au point 03

(16)

août 2019 Page 16 / 20

Evolutions temporelles : Niveau ambiant et résiduels « même journée » et « samedi » juillet au point 01

Légende → marque rouge : chantier ON / Marque verte : chantier OFF / Marque jaune : chantier OFF samedi

(17)

août 2019 Page 17 / 20

Evolutions temporelles : Niveau ambiant et résiduels « même journée » et « samedi » juillet au point 02

(18)

août 2019 Page 18 / 20

Evolutions temporelles : Niveau ambiant et résiduels « même journée » et « samedi » juillet au point 03

(19)

août 2019 Page 19 / 20 MATERIEL UTILISE

Instruments de mesures acoustiques

ID Type N° Série Préamp. Micro. Calibreur Préamp.

externe

Type n°

C8 CIRRUS G078597 5972F 207424D CR 515 75328 0668

C9 CIRRUS G078598 5973F 207332D CR 521 75000 0595

C11 CIRRUS G078601 6013F 207903D CR 525 74996 0722

Nota :

- Sonomètres intégrateurs de classe 1, conformément à la norme NFS 31009 (NF EN 60804) - Etalonnés en laboratoire depuis moins de deux ans et calibré avant chaque campagne de

mesures.

Logiciel

Logiciel Version Description

Noise Tools 1.8.4 Analyse des mesures acoustiques

(20)

août 2019 Page 20 / 20 INDEX

Lp

Niveau de pression acoustique donné à une distance de la source et perçu en ce point ; il s’exprime en dB(A).

Lw

Niveau de puissance acoustique caractérisant l’appareil et servant de base de calcul pour déterminer une pression à une distance donnée ; il s’exprime en dB(A) et ne dépend pas de la distance : c’est une valeur intrinsèque à la source.

Courbe ISO / NR

La courbe à laquelle un spectre mesuré peut être comparé. Elle permet une qualification et une quantification du bruit mesuré en fonction des fréquences (d’après la norme NF S 30-010).

Bruit résiduel

C’est le niveau de pression acoustique moyen du bruit d’ambiance à l’endroit et au moment de la mesure en l’absence du bruit particulier considéré comme perturbateur.

Indices Fractiles LX

Niveau de pression acoustique pondéré A dépassé pendant X% de l’intervalle de temps considéré. Les L90 et L50 (niveaux sonores dépassés pendant 90 et 50% du temps) sont les plus utilisés pour caractériser une ambiance sonore.

Emergence

Modification temporelle du niveau de bruit ambiant induite par l’apparition ou la disparition d’un bruit particulier.

Perception oreille 20 Hz – 20 000 Hz.

Echelle comparative de niveaux sonores

L’échelle ci-dessous est donnée à titre indicatif afin de mieux se rendre compte des niveaux sonores présentés
