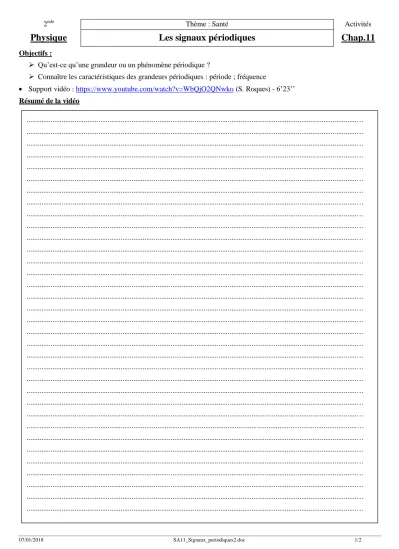

Physique Les signaux périodiques Chap.11 Objectifs : 

(1)

07/01/2018 SA11_Signaux_periodiques2.doc 1/2

2^nde Thème : Santé Activités

Physique Les signaux périodiques Chap.11

Objectifs :

 Qu’est-ce qu’une grandeur ou un phénomène périodique ?

 Connaître les caractéristiques des grandeurs périodiques : période ; fréquence

 Support vidéo : https://www.youtube.com/watch?v=WbQjO2QNwko (S. Roques) - 6’23’’

Résumé de la vidéo

...…

(2)

07/01/2018 SA11_Signaux_periodiques2.doc 2/2

Exercice 1

1) La fréquence du réseau électrique en France : f = 50Hz. Calculer la période T en s puis en ms.

2) La fréquence du réseau électrique aux USA : f = 60Hz. Calculer la période T en s puis en ms.

3) Auparavant, au cinéma, les images défilaient à 24 images par seconde. Calculer la fréquence puis la période T.

Exercice 2

 Lors d’un audiogramme, le médecin teste l’audition du patient avec des sons ayant une fréquence comprise entre 125 Hz et 8,0 kHz. Les signaux électriques correspondant à deux sons A et B émis lors de ce test son représentés ci- dessous. Le son A n’est pas perçu par le patient alors que le son B est bien perçu.

1) Déterminer les périodes TA et TB des sons A et B.

2) En déduire les fréquences fA et fB.

3) Le patient a-t-il des problèmes d’audition dans les basses ou hautes fréquences ?

Exercice 3

 Sans justifier et à partir de l’électrocardiogramme précédent, déterminer la période T en seconde (s), la fréquence f en Hertz (Hz), la fréquence cardiaque fC en battements par minute et la tension maximale Umax en volts (V) :

T (s) f (Hz) fC (battements/min) Umax (V)

Exercice 4

 On a représenté sur le document ci-dessous le signal électrique correspondant à une onde ultrasonore. Les fréquences des ondes ultrasonores utilisées en échographie sont comprises entre 2 MHz et 13 MHz.

1) Quelle est la période T de cette onde ultrasonore ? 2) Calculer la valeur de sa fréquence f.

3) La fréquence f appartient-elle au domaine de fréquences utilisées en échographie ?
