TECHNOLOGIE (3pts)
1. Définir : Multiplexeur, bascule, système séquentiel, comparateur. (2pts) 2. Citer quatre (04) bascules. (1pt)
EXERCICE 1 : SYSTEMES DE NUMERATIONS-ARITHMETIQUE BINAIRE (3pts)
1. Convertir dans la base indiquée le nombre suivant :(2pts) A=(486.625)10 = (…..)2 = (…..)8 ;
2. Effectuer l’opération suivante : A= (+35)10-(-45)10 ; (1pt)
EXERCICE 2 : CIRCUITS LOGIQUES COMBINATOIRES (14pts)
PARTIE A : Gestion des alertes dans un hôpital (5pts)

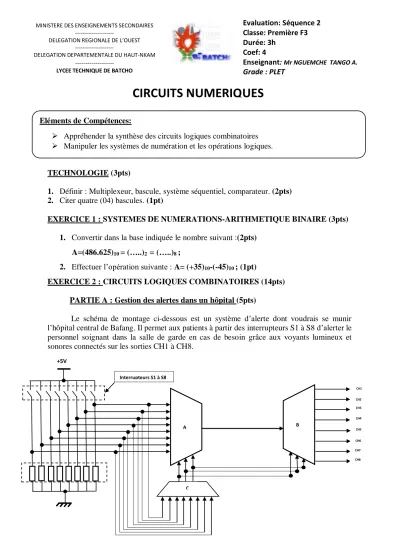

Le schéma de montage ci-dessous est un système d’alerte dont voudrais se munir l’hôpital central de Bafang. Il permet aux patients à partir des interrupteurs S1 à S8 d’alerter le personnel soignant dans la salle de garde en cas de besoin grâce aux voyants lumineux et sonores connectés sur les sorties CH1 à CH8.
MINISTERE DES ENSEIGNEMENTS SECONDAIRES ---
DELEGATION REGIONALE DE L’OUEST ---
DELEGATION DEPARTEMENTALE DU HAUT-NKAM ---
LYCEE TECHNIQUE DE BATCHO
Evaluation: Séquence 2 Classe: Première F3 Durée: 3h
Coef: 4
Enseignant: Mr NGUEMCHE TANGO A.
Grade : PLET
CIRCUITS NUMERIQUES
Eléments de Compétences:
Appréhender la synthèse des circuits logiques combinatoires
Manipuler les systèmes de numération et les opérations logiques.
+5V
CH1
CH2 CH3
CH4
CH5
CH6 CH7 CH8
A B
C Interrupteurs S1 à S8
I E S
1. Nommer les éléments A, B, C en précisant leurs rôles dans le système. (3pts)
2. En considérant les entrées de validation activent, expliquer (En utilisant des termes techniques) le fonctionnement du système suivant le flot de l’information. (2pts) PARTIE B : Comparateur à affichage (9pts)
Un système numérique permet d’effectuer la comparaison de deux grandeurs numériques sur 1 bit chacune, images de deux tensions V1 et V2. Le résultat de la comparaison est afficher sur un afficheur 7 segments suivant le modèle I E S ci-dessous.
I : V1<V2
E : V2=V2
S : V1>V2
1. Donner le Nom et le rôle de l’élément XX (1pt) 2. Donner les équations simplifiées de I, E et S. (1.5pts)
3. Donner les équations simplifiées de A, B, C, D, E, F, G en fonction de I, E et S pour l’affichage des lettres I, E et S (3pts)
4. Proposer un logigramme à l’aide de portes logiques pour tout le système. (3.5pts) Comparateur
1bit
A B C D E F G V1
V2
XX
