TP-BAC PRO-53
ISOLATION THERMIQUE

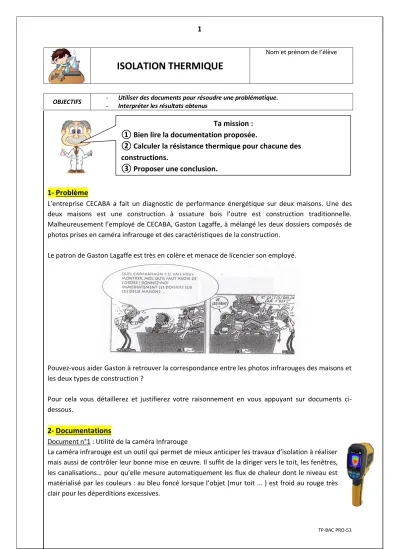

Nom et prénom de l’élève
OBJECTIFS - Utiliser des documents pour résoudre une problématique.
- Interpréter les résultats obtenus
1- Problème
L’entreprise CECABA a fait un diagnostic de performance énergétique sur deux maisons. Une des deux maisons est une construction à ossature bois l’outre est construction traditionnelle.
Malheureusement l’employé de CECABA, Gaston Lagaffe, à mélangé les deux dossiers composés de photos prises en caméra infrarouge et des caractéristiques de la construction.
Le patron de Gaston Lagaffe est très en colère et menace de licencier son employé.
Pouvez-vous aider Gaston à retrouver la correspondance entre les photos infrarouges des maisons et les deux types de construction ?
Pour cela vous détaillerez et justifierez votre raisonnement en vous appuyant sur documents ci- dessous.
2- Documentations
Document n°1 : Utilité de la caméra Infrarouge
La caméra infrarouge est un outil qui permet de mieux anticiper les travaux d’isolation à réaliser mais aussi de contrôler leur bonne mise en œuvre. Il suffit de la diriger vers le toit, les fenêtres, les canalisations… pour qu’elle mesure automatiquement les flux de chaleur dont le niveau est matérialisé par les couleurs : au bleu foncé lorsque l’objet (mur toit … ) est froid au rouge très clair pour les déperditions excessives.
Ta mission :
① Bien lire la documentation proposée.
② Calculer la résistance thermique pour chacune des constructions.
③ Proposer une conclusion.
2
TP-BAC PRO-53
Document n°2 : Dossier technique des deux maisons
Les photographies ci-dessous ont été prises avec une caméra infrarouge en plein hiver :
Maison 1 Maison 2
Caractéristiques des maisons :
Construction ossature bois Construction traditionnelle - 8 cm de pin maritime
- 10 cm de polystyrène expansé
- 4 cm de panneaux de particule bois extrudé
- 2 cm de mortier d’enduit - 20 cm de parpaing
- 4 cm de polystyrène expansé - 5 cm de carreau de plâtre
Document n°3 : Calcul de la résistance thermique d’un matériau
La résistance thermique (R) par unité de surface d’une paroi constituée d’un seul matériau est donnée par la relation suivante :
Plus la valeur de R est grande et plus le matériau est isolant, pour une épaisseur donnée.
Document n°4 : Résistance thermique d’une paroi composé
Une paroi, séparant deux milieux de températures différentes. Constitue un obstacle plus ou moins résistant au flux de chaleur qui le traverse, Cet
« obstacle » est souvent quantifié par la résistance thermique de la paroi exprimée en .
, , , … : Résistances thermiques des matériaux constituant la paroi
Pour une paroi donnée, la résistance thermique totale est égal à la somme des parois et des résistances superficielles.
Document n°5 : Données de différents matériaux Matériaux Polystyrène
expansé
Pin maritime
Bois extrudé
Carreaux de plâtre
Mortier
enduit Parpaing Conductivité
thermique en
