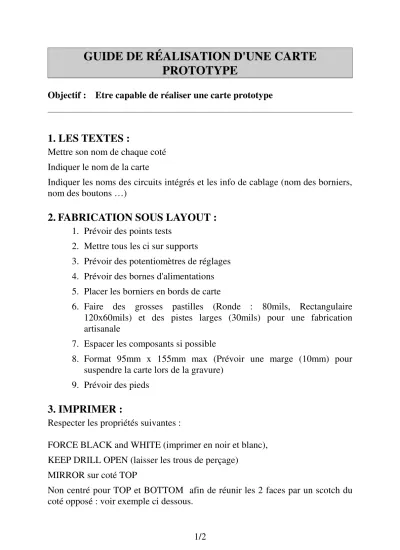

GUIDE DE RÉALISATION D'UNE CARTE PROTOTYPE
Objectif : Etre capable de réaliser une carte prototype
1. LES TEXTES :
Mettre son nom de chaque coté Indiquer le nom de la carte
Indiquer les noms des circuits intégrés et les info de cablage (nom des borniers, nom des boutons …)
2. FABRICATION SOUS LAYOUT :
1. Prévoir des points tests2. Mettre tous les ci sur supports
3. Prévoir des potentiomètres de réglages 4. Prévoir des bornes d'alimentations 5. Placer les borniers en bords de carte
6. Faire des grosses pastilles (Ronde : 80mils, Rectangulaire 120x60mils) et des pistes larges (30mils) pour une fabrication artisanale
7. Espacer les composants si possible
8. Format 95mm x 155mm max (Prévoir une marge (10mm) pour suspendre la carte lors de la gravure)
9. Prévoir des pieds
3. IMPRIMER :
Respecter les propriétés suivantes :
FORCE BLACK and WHITE (imprimer en noir et blanc), KEEP DRILL OPEN (laisser les trous de perçage)
MIRROR sur coté TOP
Non centré pour TOP et BOTTOM afin de réunir les 2 faces par un scotch du coté opposé : voir exemple ci dessous.
1/2
Guide de réalisation d'une carte prototype
Imprimer sur du calque 90g.
4. C.E.M. : COMPATIBILITÉ ÉLECTROMAGNÉTIQUE
Respecter la cem :• pistes courtes,
• non parallèle entre top et bottom,
• quartz et ces condensateurs proches du microcontroleur,
• condensateur de découplage 100nf par circuit intégré au plus proche de l'alimentation du CI voir souder directement sous CI
• un condensateur 10uF par carte en parallèle avec le connecteur d'entrée d'alimentation (réservoir de tension)
2/2
