1/4
L 30
L 31 C 3 14
12 M 3
Arrivée d e G az B ec d e rem p lissag e
C 1
M 1 14
12
P O U S S O IR S L 10
L 11
M ors de serrage
M 2
12 14
C 2
L 20 L 21
p L 40
L 41
C 4
M 4 12
14 T ap is ro u lan t T 1
I/ Mise en situation :
Le système permet le remplissage automatique des bouteilles en gaz.
Composition du système :
Le poste de remplissage automatique des bouteilles de gaz est composé de :
Une partie commande (un micro ordinateur).
Une unité d’aménage des bouteilles vides (Moteur Mt1 et tapis T1).
Une unité de positionnement des bouteilles vides (vérin C
1+ poussoir Po).
Une unité de serrage et de desserrage des bouteilles (vérin C
2+ mors de serrage M).
Une unité de remplissage des bouteilles (vérin C
3+ bec de remplissage B).
Une unité de transfert des bouteilles (vérin C
4+ palette Pa).
Une unité d’évacuation des bouteilles (Moteur Mt2 et tapis T2).
Rq Mt1,Mt2,KM1 et KM2 ne sont pas représentés II/ Description de Fonctionnement :
L’action sur le bouton de mise en marche m entraine le cycle suivant :
L’aménage d’une bouteille vide par le moteur Mt1 et le tapis T1 jusqu’au niveau du capteur S.
Positionnement d’une bouteille vide sous l’unité de remplissage (sortie puis rentrée de la tige du vérin C
1).
Serrage de la bouteille (sortie de la tige du vérin C
2).
Remplissage de la bouteille par le bec de remplissage pendant 50 secondes (sortie de la tige du vérin C
3pendant 50 secondes).
Desserrage de la bouteille remplie (rentrée de la tige du vérin C
2).
Transfert de la bouteille remplie (sortie de la tige du vérin C4 pour prendre la bouteille sur la palette et la mettre sur le tapis T
2)
L’évacuation de la bouteille remplie par le moteur Mt2 et tapis T2 jusqu’au niveau du capteur p.
LYCÉE PILOTE BAYRAM V
EL MENZAH 8 – ARIANA Devoir de contrôle n : 1 Classe :
1 ére Année secondaire 08 Proposé par
Mr Hamza Mohamed
TECHNOLOGIE Date : 21/10/2014
Durée : 1H
Micro-ordinateur

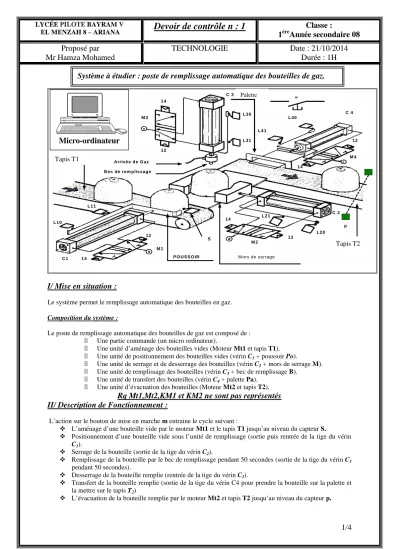

Système à étudier : poste de remplissage automatique des bouteilles de gaz.
m
Tapis T2 Tapis T1
Palette
2/4
Partie 01 : Représentation fonctionnelle d’un système technique
1/ Cocher la/les cases correspondantes.
La nature de la matière d’œuvre :
Energie utilisée :
Le type du système :
2/Compléter la modélisation fonctionnelle du système :
3/ Compléter le modèle fonctionnel suivant (relation entre partie commande et partie opérative)
Nom :………… ……….. …….………. Prénom :……….……… ……….. .. .. Classe : 1 ère A.S 08 N°….…
………
…/20
Information Matière Energie
Energie électrique Energie hydraulique Energie pneumatique
Manuel Automatisé Semi-automatisé
. . . . . . . . . . . .
. . . . . . . .
. . . .
. . . .
. . . .
. . . .
. . . . . . . .
. . . .
...
Traiter les informations
...
...
...
... ...
...
...
mise en marche ...
...
1
2.5
2.5
3/4
Partie 02 : Structure d’un système technique
1/Compléter le tableau suivant :
Éléments d’interfaces Éléments de la po
Opérations ……… Capteurs ……… Effecteurs
Aménage des bouteilles KM1 ……… Mt1 ………
Serrage ou desserrage des bouteilles ……… ……… ……… ………
Remplissage des bouteilles ………… ……… ………… ………
Évacuation des bouteilles KM2 ……….. Mt2 ………
2/Compléter les schémas suivants pour montrer la circulation de l’énergie pneumatique(WP) par des flèches dans les deux cas suivants :
a/ La tige rentre b/ La tige sort
3/
a/ Indiquer les types des vérins utilisés dans ce système (suivant l’énergie et le fonctionnement).
………
b/ Le distributeur M1 utilisé dans le système est:
Un distributeur 5/2 Un distributeur 4/3 Un distributeur 4/2 Que signifie cette désignation ?
………
4/Compléter la chaine fonctionnelle suivante
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
1 2 4
5
P r e s s i o n P C o m m a n d e 1 2
P re s s io n P C o m m a n d e 1 4
1 4
3 2
