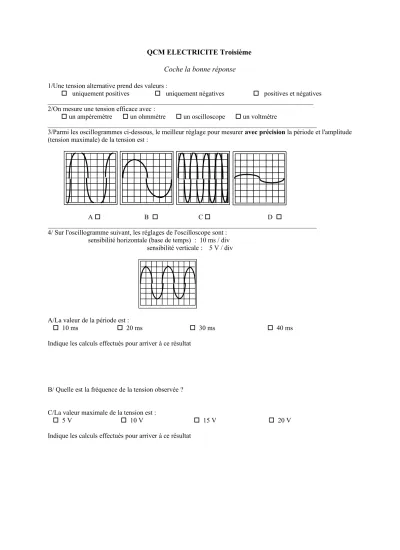

QCM ELECTRICITE Troisième Coche la bonne réponse 1/Une tension alternative prend des valeurs :
uniquement positives uniquement négatives positives et négatives _______________________________________________________________________________
2/On mesure une tension efficace avec :
un ampèremètre un ohmmètre un oscilloscope un voltmètre
________________________________________________________________________________
3/Parmi les oscillogrammes ci-dessous, le meilleur réglage pour mesurer avec précision la période et l'amplitude (tension maximale) de la tension est :
A B C D
________________________________________________________________________________
4/ Sur l'oscillogramme suivant, les réglages de l'oscilloscope sont : sensibilité horizontale (base de temps) : 10 ms / div sensibilité verticale : 5 V / div
A/La valeur de la période est :
10 ms 20 ms 30 ms 40 ms Indique les calculs effectués pour arriver à ce résultat
B/ Quelle est la fréquence de la tension observée ?
C/La valeur maximale de la tension est :
5 V 10 V 15 V 20 V Indique les calculs effectués pour arriver à ce résultat
5/ On considère l’oscilloscope schématisé ci-dessous
1 0
intensité position position niveau
VERTICAL HORIZONTAL
V/div T/div
0
Y X Z
focalisation
MARCHE
XY
ITT
s ms
C D
A
B
A : balayage horizontal B : sensibilité verticale C : déviation verticale D : déviation horizontale
On observe une tension variable avec cet oscilloscope a/ première situation
1 2
Pour passer de l’oscillogramme 1 à l’oscillogramme 2, on a agi sur le bouton : (cochez la bonne réponse)
A B C D b /deuxième situation
1 2
Pour passer de l’oscillogramme 1 à l’oscillogramme 2, on a agi sur le bouton : (cochez la bonne réponse)
A B C D
1/ On observe à l’aide d’un oscilloscope la tension aux bornes de deux générateurs 1 et 2.
L’oscilloscope possède les réglages suivants : - sensibilité verticale Sv = 5 V/div
- sensibilité horizontale (balayage) Sh = 10 ms/div
Pour chaque générateur, déterminez : (vous indiquerez les calculs et les résultats dans le tableau) * la tension maximale (amplitude) Umax
* la période en millisecondes et en secondes * la fréquence f
* la valeur de la tension efficace qui serait affichée par un voltmètre branché aux bornes du générateur
1 2
générateur 1 générateur 2
tension maximale période
fréquence tension efficace
________________________________________________________________________________
2/ Sous chaque oscillogramme d’une tension, indique les caractéristiques de cette tension. (continue, variable, alternative, périodique, sinusoïdale ?)
3/ On réalise l’expérience suivante :
Une bobine de fils électriques est reliée aux plaques de déviation verticale de l’oscilloscope.
Le balayage de l’oscilloscope n’est pas enclenché. On approche le pôle Sud d’un aimant de la bobine.
Le spot de l’oscilloscope dévie vers le bas puis revient à sa position initiale quand on immobilise l’aimant.
T/div
Y X Z
bobine
S N
