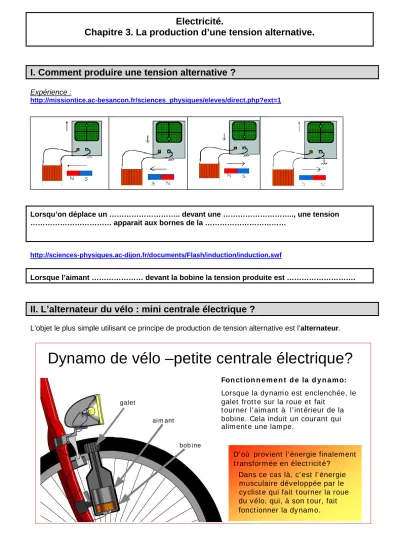

Electricité.
Chapitre 3. La production d’une tension alternative.
I. Comment produire une tension alternative ?
Expérience :
http://missiontice.ac-besancon.fr/sciences_physiques/eleves/direct.php?ext=1
Lorsqu’on déplace un ……….. devant une ……….., une tension
……… apparait aux bornes de la ………
http://sciences-physiques.ac-dijon.fr/documents/Flash/induction/induction.swf
Lorsque l’aimant ……… devant la bobine la tension produite est ……….
II. L’alternateur du vélo : mini centrale électrique ?
L’objet le plus simple utilisant ce principe de production de tension alternative est l’alternateur.
Dynamo de vélo –petite centrale électrique?
galet
aim ant
bob ine
Fon ct ion n e m e n t d e la d y n a m o:
Lorsque la dy nam o est enclenchée, le galet frot t e sur la roue et fait
t ourner l’ aim ant à l’ int érieur de la bobine. Cela induit un courant qui alim ent e une lam pe.
D’ où prov ient l’ énergie finalem ent t ransform ée en élect ricit é?
Dans ce cas là, c’ est l’ énergie m usculaire dév eloppée par le cy clist e qui fait t ourner la roue du v élo, qui, à son t our, fait fonct ionner la dy nam o.
Observe le schéma de l’alternateur ( doc 1 ) et complète la phrase:
La roue du vélo est en contact avec le ………qui se met en rotation et fait tourner ………
La rotation de ………... dans …………..………. crée une tension entre ses bornes.
Observe la photo de l’alternateur démonté (doc 3 ) et complète les légendes.
L’alternateur du vélo est un ………. de tension ……….
III. Les transformations d’énergie.
Lorsque le galet de l’alternateur ……….., la lampe produit de la ……….…………. et s’échauffe.
Comment expliquer cela ?
En fait, l’alternateur reçoit de l’énergie ………. qui est transformée en énergie …………..
transmise à la lampe. Celle-ci reçoit l’énergie ……….. et la transforme en lumière et en énergie ……….
De l’énergie ……… est « perdue » de deux façons :
• à cause des frottements de ……… sur ……….
• à cause du ……….de la lampe qui s’échauffe.
Tout cela peut se résumer dans un diagramme :
Complète avec les mots : énergie électrique / énergie thermique / énergie lumineuse / énergie mécanique.
L’alternateur convertit de l’énergie ………. en énergie ………..
Document 1 Document 2 Document 3
Alternateur Lampe
...
...
...
...
...
...
...
...
...
...
IV. Production INDUSTRIELLE de l’électricité.
Toutes centrales électriques produisent de l’énergie électrique à partir de différentes sources d’énergie mécaniques.
Le point commun à toutes ces centrales est la présence d’un ……….
Remarque : La centrale ……….. est la seule qui ne possède pas de turbine.
L’alternateur est mis en rotation par ………..……
L’énergie éolienne
http://www.edf.com/html/panorama/production/industriels/renouvelable/eolien/fonctionnement.html
La force du …………. fait tourner les éoliennes qui produisent de l’électricité.
En 2009 la France comptait environ 350 parcs éoliens.
L’énergie hydraulique :
http://www.edf.com/html/panorama/production/industriels/renouvelable/hydro/fonctionnement.html Une centrale hydraulique produit de l'électricité grâce à une chute ………
entre deux niveaux de hauteurs différentes ou grâce à la force des marées, qui mettent en mouvement une turbine reliée à un alternateur.
On trouve en France environ 450 barrages.
L’énergie géothermique :
http://www.edf.com/html/panorama/production/industriels/renouvelable/geothermie/fonctionnement.html L'énergie géothermique est une source d'énergie qui dépend de la chaleur de la ………..
L’énergie solaire : http://www.edf.com/html/panorama/production/industriels/renouvelable/solaire/fonctionnement.html
Le soleil, bien que distant de 150 millions de km demeure notre plus grande source d’énergie
L’énergie thermique :http://www.edf.com/html/panorama/production/industriels/thermique/fonctionnement.html
Elle permet de fabriquer de l'électricité dans les centrales thermiques grâce à la chaleur dégagée par la combustion de certains combustibles ( gaz, pétrole, charbon ).
L’énergie thermique est la plus utilisée dans le monde car le charbon est très abondant mais elle produit une grande quantité de gaz à effet de serre.
