LP Louis de Foix - Bayonne - TP
BEP Industriel Tension électrique

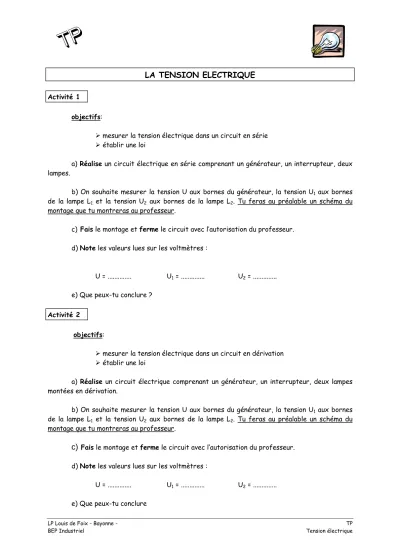

LA TENSION ELECTRIQUE
Activité 1
objectifs:
mesurer la tension électrique dans un circuit en série établir une loi
a) Réalise un circuit électrique en série comprenant un générateur, un interrupteur, deux lampes.
b) On souhaite mesurer la tension U aux bornes du générateur, la tension U1 aux bornes de la lampe L1 et la tension U2 aux bornes de la lampe L2. Tu feras au préalable un schéma du montage que tu montreras au professeur.
c) Fais le montage et ferme le circuit avec l’autorisation du professeur.
d) Note les valeurs lues sur les voltmètres :
U = ... U1 = ... U2 = ...
e) Que peux-tu conclure ? Activité 2
objectifs:
mesurer la tension électrique dans un circuit en dérivation établir une loi
a) Réalise un circuit électrique comprenant un générateur, un interrupteur, deux lampes montées en dérivation.
b) On souhaite mesurer la tension U aux bornes du générateur, la tension U1 aux bornes de la lampe L1 et la tension U2 aux bornes de la lampe L2. Tu feras au préalable un schéma du montage que tu montreras au professeur.
c)
Fais le montage et ferme le circuit avec l’autorisation du professeur.d) Note les valeurs lues sur les voltmètres :
U = ... U1 = ... U2 = ...
e) Que peux-tu conclure
