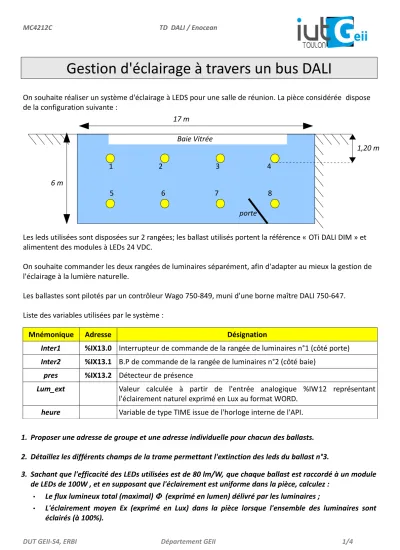

MC4212C TD DALI / Enocean
Gestion d'éclairage à travers un bus DALI
On souhaite réaliser un système d'éclairage à LEDS pour une salle de réunion. La pièce considérée dispose de la configuration suivante :
Les leds utilisées sont disposées sur 2 rangées; les ballast utilisés portent la référence « OTi DALI DIM » et alimentent des modules à LEDs 24 VDC.
On souhaite commander les deux rangées de luminaires séparément, afin d'adapter au mieux la gestion de l'éclairage à la lumière naturelle.
Les ballastes sont pilotés par un contrôleur Wago 750-849, muni d'une borne maître DALI 750-647.
Liste des variables utilisées par le système :
Mnémonique Adresse Désignation
Inter1 %IX13.0 Interrupteur de commande de la rangée de luminaires n°1 (côté porte) Inter2 %IX13.1 B.P de commande de la rangée de luminaires n°2 (côté baie)
pres %IX13.2 Détecteur de présence
Lum_ext Valeur calculée à partir de l'entrée analogique %IW12 représentant l'éclairement naturel exprimé en Lux au format WORD.
heure Variable de type TIME issue de l'horloge interne de l'API.
1. Proposer une adresse de groupe et une adresse individuelle pour chacun des ballasts.
2. Détaillez les différents champs de la trame permettant l'extinction des leds du ballast n°3.
3. Sachant que l'efficacité des LEDs utilisées est de 80 lm/W, que chaque ballast est raccordé à un module de LEDs de 100W , et en supposant que l'éclairement est uniforme dans la pièce, calculez :
• Le flux lumineux total (maximal) Φ (exprimé en lumen) délivré par les luminaires ;
• L'éclairement moyen Ex (exprimé en Lux) dans la pièce lorsque l'ensemble des luminaires sont éclairés (à 100%).
DUT GEII-S4, ERBI Département GEII 1/4
6 m
17 m
Baie Vitrée
porte 1 2 3 4
5 6 7 8
1,20 m
MC4212C TD DALI / Enocean
4. Détaillez les différents champs de la trame permettant de commander l'ensemble des ballasts de façon à obtenir un éclairement moyen de 500 lux (éclairement requis pour une salle de réunion) en cas d'absence de lumière naturelle.
5. En utilisant le blocs "FbDaliSendDimmValue" (cf ci-dessous), proposez un programme permettant de gérer la rangée de ballasts éloignée de la baie vitrée :
- Allumage à une valeur correspondant à un éclairement de 500 lux lors de l'appui sur l'interrupteur
"INTER1" (passage à '1')
- Extinction lors d'un nouvel appui "INTER1" (passage à '0')
6. Complétez votre programme afin de gérer la rangée de ballasts proche de la baie vitrée :
- Allumage à une valeur correspondant à un éclairement de "500 lux - a x Lum_ext" lors de l'appui sur l'interrupteur "INTER2" (passage à '1').
- Extinction si aucune présence détectée pendant plus de 5mn.
7. Proposez un calcul simple pour estimer la valeur du coefficient a.
DUT GEII-S4, ERBI Département GEII 2/4
MC4212C TD DALI / Enocean
Système Sans-Fil Enocean
On considère un bâtiment géré par un contrôleur Wago 750-849. Le chauffage d'une pièce est géré grâce aux équipements suivants :
- Module 2 sorties TOR à relais 750-513 - Borne réceptrice radio Enocean 750-642
- émetteur enocean – module 2 B.P, ID=0xAE412541
- émetteur enocean - capteur de température (mesure sur 32 bits), ID=0xAF4634E1 La sortie %QX2.0 pilote la mise sous tension du chauffage selon le cycle d'hystérésis suivant :
La température intérieure « Tint » est mesurée grâce au capteur sans fil, tandis que la consigne « CONS » peut être ajustée par pas de 0,2°C entre 17°C et 21°C grâce au module sans-fil à 2 B.P.
1. Programmez en langage CFC, la réception des trames émises par le module 2 B.P.
2. Programmez la gestion de la consigne à l'aide d'un compteur CTUD, et de blocs de calculs et de conversion (INT_TO_REAL)
3. Programmez la réception des trames émises par le capteur de température EnoCean.
4. Programmez le cycle d’hystérésis demandé en utilisant deux comparateurs et une bascule RS.
DUT GEII-S4, ERBI Département GEII 3/4
'1'
'0'
%QX2.0
Tint CONS
CONS-0,3
CONS+0,3
MC4212C TD DALI / Enocean
Annexe 1 :
DUT GEII-S4, ERBI Département GEII 4/4
