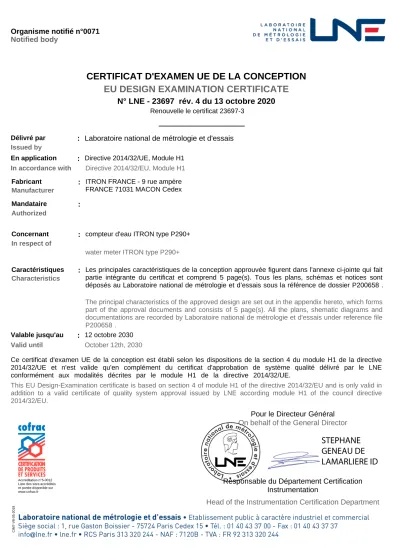

CERTIFICAT D'EXAMEN UE DE LA CONCEPTION EU DESIGN EXAMINATION CERTIFICATE

CERTIFICAT D'EXAMEN UE DE LA CONCEPTION EU DESIGN EXAMINATION CERTIFICATE

N° LNE - 23697 rév. 4 du 13 octobre 2020

Délivré par Issued by

: Laboratoire national de métrologie et d'essais

En application In accordance with

: Directive 2014/32/UE, Module H1

Fabricant Manufacturer

:

Mandataire Authorized

:

Concernant In respect of

: compteur d'eau ITRON type P290+

water meter ITRON type P290+

Caractéristiques Characteristics

: Les principales caractéristiques de la conception approuvée figurent dans l'annexe ci-jointe qui fait partie intégrante du certificat et comprend 5 page(s). Tous les plans, schémas et notices sont déposés au Laboratoire national de métrologie et d’essais sous la référence de dossier P200658 .

Valable jusqu'au Valid until

: 12 octobre 2030

Pour le Directeur Général

On behalf of the General Director

Directive 2014/32/EU, Module H1

The principal characteristics of the approved design are set out in the appendix hereto, which forms part of the approval documents and consists of 5 page(s). All the plans, shematic diagrams and documentations are recorded by Laboratoire national de métrologie et d'essais under reference file P200658 .

Responsable du Département Certification Instrumentation

October 12th, 2030

Head of the Instrumentation Certification Department

Ce certificat d'examen UE de la conception est établi selon les dispositions de la section 4 du module H1 de la directive 2014/32/UE et n'est valide qu'en complément du certificat d'approbation de système qualité délivré par le LNE conformément aux modalités décrites par le module H1 de la directive 2014/32/UE.

This EU Design-Examination certificate is based on section 4 of module H1 of the directive 2014/32/EU and is only valid in addition to a valid certificate of quality system approval issued by LNE according module H1 of the council directive 2014/32/EU.

Renouvelle le certificat 23697-3

ITRON FRANCE - 9 rue ampère FRANCE 71031 MACON Cedex

Accréditation n°5-0012 Liste des sites accrédités et portée disponible sur www.cofrac.fr

STEPHANE

GENEAU DE

LAMARLIERE ID

Désignation

Ces instruments peuvent être commercialisés sous des appellations commerciales différentes, qui ne diffèrent que par leur présentation.

Description

Le compteur d’eau froide ITRON modèle P290 + (ou P290 plus) est un compteur volumétrique à totalisateur sec et à entraînement magnétique direct.

Vue d’ensemble du modèle :

le compteur est constitué des éléments principaux suivants :

• une enveloppe étanche

• un ensemble mesureur

• un dispositif indicateur

• un filtre

Enveloppe

Elle est constituée :

• d’une bâche métallique pourvue :

de deux tubulures filetées, de deux flèches situées de chaque côté indiquant le sens d’écoulement de l’eau.

• d’un plateau métallique pourvu :

d’un logement destiné à recevoir le totalisateur sur sa partie supérieure d’un joint torique assurant l’étanchéité.

d’une bague vissée assurant le maintient du plateau métallique

Ensemble mesureur

Le compteur est de type volumétrique, il utilise une boite mesurante composée d’une chambre contenant :

• un galet, inséré sur l’axe de la chambre, qui sert de guidage en rotation du piston dans celle- ci.

• un diaphragme qui sert de guidage au piston.

• d’un piston qui permet le comptage de l’eau.

• d’un entraîneur assemblé au porte-aimant et guidé dans le plan supérieur. La rotation du piston est ainsi transmise au porte aimant qui entraîne lui même le totalisateur par magnétisme.

Dispositif indicateur

Celui-ci se compose du totalisateur de type TVM (enveloppe verre-métal)

Le totalisateur est orientable sur site. Il est protégé par une coiffe, un disque à créneau, sur lequel figurent les inscriptions réglementaires, et un couvre voyant.

Fonctionnement

L’eau pénètre dans la chambre par la tubulure d’entrée à travers le filtre et provoque la rotation du piston. Elle s’écoule de la chambre de l’ensemble mesurant vers la tubulure de sortie.

La rotation du piston est transmise par l’intermédiaire de l’entraînement magnétique au totalisateur qui affiche le volume d’eau écoulé à travers le compteur.

Caractéristiques

Pour un débit nominal donné (Q3) des valeurs de Q3/Q1 inférieures à celles figurant dans le tableau ci dessus sont permises. Toutefois les valeurs de ce ratio ne peuvent être inférieures à 40.

Version Linéaire

In line

Type P290+

Diamètre nominal DN (mm)

Nominal Diameter 25 / 30 40

Longueur (mm)

Length 260 300

Raccordements Connections

Filetages DN25/30 Threads DN25/30

Filetages DN40 Threads DN40 Totalisateur

Indicating device (Register)

Totalisateur Verre-Métal Glass-metal indicating device Portée du totalisateur (m³)

Indicating range 99 999

Échelon de vérification (dm³)

Verification scale interval 0,02

Volume cyclique (dm³)

Cyclical volume 0,297

Débit permanent Q3 (m³/h)

Permanent flowrate 10 16

Débit de surcharge Q₄ (m³/h)

Overload flowrate 12,5 20

Q3/Q1 200 315

Q2/Q1 1,6

Position Toute position

All position Pression maximale admissible

(bar)

Maximum Admissible Pressure

16 Perte de pression maximale à

Q4 (bar) Maximal pressure loss at Q4

1 Etendue de température de

l’eau Water temperature range

+0,1°C … +30°C Environnement climatique

Climatic environment +5°C … + 55°C

Classe d’environnement mécanique Mechanical environment class

N/A Classe d’environnement

électromagnétique Electromagnetic influence class

N/A Mesure du flux inversé *

Reverse flow measurement *

Non no

Conditions particulières de vérification

Le compteur d’eau froide ITRON type P290+ doit être vérifié en position horizontale, avec une température d’eau comprise entre 10 °C et 30 °C aux débits suivants et avec les erreurs maximales tolérées suivantes :

- entre Q₁ et 1,1 x Q₁ : ± 5%, - entre Q2 et 1,1 x Q2 : ± 2%, - entre 0,9 x Q3 et Q3 : ± 2%.

Les débits testés doivent correspondre aux valeurs de Q3, de Q3/Q1 et de Q2/Q1 indiqués sur le compteur d’eau ITRON type P290+.

Les conditions d’essais doivent satisfaire aux dispositions prévues dans la norme harmonisée : EN 14154-1:2005+A1 §9.2

Si toutes les erreurs (d’indication) du compteur d’eau ont le même signe, l’une des erreurs au moins ne doit pas dépasser la moitié de l’erreur maximale tolérée.

Sécurisation et scellements

Le scellement est réalisé par enfoncement de pastilles de scellement masquant la tête des vis de fixation de la coiffe: ce type de scellement condamne l’accès au dispositif indicateur.

Pastille de scellement

Marquages et inscriptions

Historique des modifications

Révision Date Objet

0 11/09/12 Certification initiale

1 03/06/2016 Ajout de la version DN25/30

2 21/09/2017 Ajout de ITRON Mâcon dans la

liste des fabricants

3 16/11/2017 Modification du type de
