CLIENT(numClient, nom, prenom, adresse)

(1)

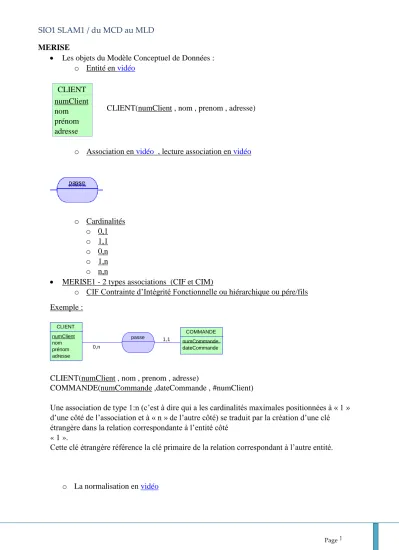

Page 1

MERISE

 Les objets du Modèle Conceptuel de Données : o Entité en vidéo

CLIENT(numClient , nom , prenom , adresse)

o Association en vidéo , lecture association en vidéo

o Cardinalités o 0,1 o 1,1 o 0,n o 1,n o n,n

 MERISE1 - 2 types associations (CIF et CIM)

o CIF Contrainte d’Intégrité Fonctionnelle ou hiérarchique ou pére/fils Exemple :

CLIENT(numClient , nom , prenom , adresse)

COMMANDE(numCommande ,dateCommande , #numClient)

Une association de type 1:n (c’est à dire qui a les cardinalités maximales positionnées à « 1 » d’une côté de l’association et à « n » de l’autre côté) se traduit par la création d’une clé étrangère dans la relation correspondante à l’entité côté

« 1 ».

Cette clé étrangère référence la clé primaire de la relation correspondant à l’autre entité.

o La normalisation en vidéo CLIENT

numClient nom prénom adresse

1,1 0,n

CLIENT

numClient nom prénom adresse

COMMANDE

numCommande dateCommande passe

(2)

Page 2

o CAS PARTICULIERS : ASSOCITIONS 1,1 : On entend par association 1,1 une association dont les cardinalités maximales sont à 1 de chaque côté

Exemple 1 : Dans le cadre d’une course à la voile en solitaire, représentez le schéma relationnel après avoir fait le schéma Entité-Relations pour les informations suivantes : numero du marin, nom du marin, numéro du voilier, nom du voilier.

On formera une seule entité !

Exemple 2 : Dans un immeuble, un appartement peut bénéficier d’une place de parking ou pas mais jamais de plusieurs.

Travail à faire : Représentez le schéma relationnel après avoir fait le schéma Entité-Relations

APPARTEMENT (numAppartement , superficie) Clé primaire : numAppartement

PLACE_PARKING (numPlace , Etage , numAppartement) Clé primaire : numPlace

Clé étrangère : numAppartement qui référence numAppartement de la table APPARTEMENT

Exemple 3 : Une activité culturelle peut disposer d’un animateur ou pas mais jamais de plusieurs. Un animateur peut s’occuper au maximum d’une activité culturelle.

Travail à faire : Représentez le schéma relationnel après avoir fait le schéma Entité-Relations

ANIMATEUR (numAnimateur , nom) Clé primaire : numAnimateur

ACTIVITE_CULTURELLE (idActivite , nomActivite) Clé primaire : idActivite

ANIMER (numAnimateur , idActivite) Clé primaire : nimAnimateur + idActivite

Clé étrangère : numAnimateur qui référence numAnimateur de la table ANIMATEUR Clé étrangère : idActivite qui référence idActivite de la table ACTIVITE_CULTURELLE

1,1 0,1

bénéficie APPARTEMENT

numAppartement superficie

PLACE_PARKING numPlace Etage

0,1

anime ACTIVITE_CULTURELLE idActivité

nomActivité ANIMATEUR

numAnimateur nom

(3)

Page 3

o CIM Contrainte d’Intégrité Multiple ou non fonctionnelle Exemple :

COMMANDE(numCommande ,dateCommande) PRODUIT(refProduit, libelleProduit)

CONCERNER(#numCommande , #refProduit , quantité)

Une association de type n :n (c’est à dire qui a les cardinalités maximales positionnées à « n » des 2 côtés de l’association) se traduit par la création d’une relation dont la clé primaire est composée des clés étrangères référençant les relations correspondant aux entités liées par l’association.

Les éventuelles propriétés de l’association deviennent des attributs de la relation.

Si le nom du MCD n’est pas significatif, on peut renommer le nom de la table.

Dans notre exemple, plutôt que la table « CONCERNER », on la nommera « LIGNE_DE_COMMANDE ».

Exemple:

CAS GESTION DES ABSENCES DU PERSONNEL

MCD MERISE

ATTENTION DANS UN MCD PAS DE CLE ETRANGERE

SCHEMA RELATIONNEL (les clés étrangères apparaissent) Atelier(num_atelier, nom_atelier, superficie)

Mois(mois, libelle)

Qualification(num_qualif, libelle_qualif)

Employe(num_employe, nom_employe, ann_employe, num_qualif#, num_atelier#) Sabsenter(num_employe#, mois#, nb_jour)

Cumuler(num_employe#, annee, nb_jour)

1,n 1,n

COMMANDE numCommande dateCommande

PRODUIT refProduit libelléProduit concernee

quantité

(4)

Page 4

MODELE PHYSIQUE (les clés étrangères apparaissent)

o ASSOCIATION TERNAIRE en vidéo

 MERISE 2 :

Exemple modèle assez complet / mcd démo de JMERISE

(5)

Page 5

o MERISE 2 : La spécialisation / généralisation en video

 1 entité mère et x entités filles (x de 1 à n) Un exemple :

MCD (extrait)

o Les contraintes sur entités en vidéo SCHEMA RELATIONNEL

client(Num_client, Nom_client, Adresse_client, Code_postal_client, Ville_client, Prenom_client) hypermarche(Num_client#, Total_ventes)

superette(Num_client#, remise_accordee) MODELE PHYSIQUE

(6)

Page 6

o MERISE 2 : La réflexivité en vidéo MCD version hiérarchique

SCHEMA RELATIONNEL

Article(Code, Libelle, PU, type , code1#)

MCD version non hiérarchique

SCHEMA RELATIONNEL

Article(Code, Libelle, PU, type) Remplacable_par(code1#, code2#)

MODELE PHYSIQUE

(7)

Page 7

o MERISE 2 : L’entité faible en vidéo

Dans l’entreprise BÂTITOUT, les factures relatives à un chantier sont identifiés par le numéro de chantier et par un numéro d’ordre séquentiel (1,2 , 3, …). Exemple :

N°Chantier N°Facture

001 1

001 2

001 3

002 1

003 1

On vous communique deux extraits de MCD différents pour modéliser les faits ci-dessus : Solution 1

Solution 2

Quelle solution vous paraît meilleure ?

Dans la solution 1, on aboutit à des doublons (2 factures porteraient le même numéro)

La solution 2 est plus conforme car elle intègre le numéro de chantier dans l’identifiant de l’entité FACTURE et élimine ainsi le problème des doublons. Problème : dans un MCD on ne peut pas reprendre deux fois une même propriété. D’où la notation apportée par Merise 2.

Avec Merise 2 la représentation est la suivante :

Les parenthèses entourant les cardinalités 1,1 indiquent que N° Facture est un identifiant relatif.

L’identifiant complet de l’entité FACTURE est la concaténation de N°Chantier et N°Facture.

Cela se traduira au niveau relationnel par le schéma suivant : CHANTIER N°Chantier,AdrChantier, NomChef)

FA CTURE(#N° Chantier, N°Facture, DateFacture)

CHANTIER N° Chantier AdrChantier NomChef

FACTURE N°Facture DateFacture FIGURER

1,n 1,1

FACTURE

N°Chantier+N°Facture DateFacture FIGURER

1,n 1,1

Le numéro de facture recommence à 1 à chaque changement de chantier.

FACTURE N°Facture DateFacture FIGURER

1,n

(

^1,1

)

(8)

Page 8

o MERISE 2 : L’agrégation ou pseudo entité en video

Situation : Dans l’entreprise X, les représentants vendent des produits dans différentes régions.

Mais un produit pour une région donnée n’est vendu que par un seul représentant.

Le MCD suivant a été établi :

Extrait du SLD relationnel :

VENDRE(#N°Rep, #N°Région, #N°Produit) Extrait de la table Vendre :

N°REP N°Region N°Produit

1 5 1

1 3 2

2 5 2

2 3 3

3 3 1

3 5 3

CONCLUSION

:

Ce MCD ne traduit pas correctement la réalité, il faut recourir à la structure « agrégation » qui permet d’associer une entité à un couple d’entités:

SLD relationnel :

REPRESENTANT(N°Rep, NomRep) REGION(N°Region, LibRegion)

PRODUIT(N°Produit, LibelleProduit, PrixProduit) COUVRIR(#N°Region,#N°Produit, #N°Rep)

PRODUIT N° Produit LibelleProduit PrixProduit REGION

N° Region LibRegion

REPRESENTANT N° Rep

NomRep VENDRE

1,n 1,n 1,n

NomRep

COUVRIR

1,n 1,n

VENDRE 1,1 1,n

L’association Couvrir est agrégée et constitue une pseudo-entité

(9)

Page 9

L’association qui relie REPRESENTANT à la pseudo entité est de type hiérarchique (cardinalité 1,1). Il est tout à fait possible que l’association soit non hiérarchique.

Exemple : On considère cette fois ci qu’un produit pour une région donnée, s’il est vendu, peut l’être vendu par plusieurs représentants :

Le MCD devient alors

Complétez le schéma relationnel : REPRESENTANT(N°Rep, NomRep) REGION(N°Region, LibRegion)

PRODUIT(N°Produit, LibelleProduit, PrixProduit) COUVRIR(#N°Region,#N°Produit)

VENDRE(#N°Rep, #N°Region,#N°Produit)

o MERISE2 / LES CONTRAINTES SUR ASSOCIATION en vidéo

De même que des contraintes peuvent être posées sur des entités, d'autres sont appliquées aux associations.

Il y a deux contraintes supplémentaires : l'inclusion (une occurrence d'une association doit exister dans une autre association) et l'égalité (inclusion dans les deux sens, une occurrence doit exister dans les deux relations).

De plus, il y a la notion de pivot.

Exemple : Un voilier ne peut être loué que s'il a été réservé. Si un locataire loue, c'est qu'il a réservé. Il y a une contrainte d'inclusion de 'Louer' dans ' Réserver' avec Locataire comme pivot.

NomRep

COUVRIR

1,n 1,n

VENDRE 0,n 1,n

Ajout d’une relation

(10)

Page 10

Pivot d'une contrainte

Le pivot est l'entité concernée par l'expression de la contrainte.

Exemple :

Un article est soit fabriqué (produit finis) avec des articles (matières), soit livré (ces matières) par un fournisseur (mais pas les deux). Les attributs sont différents selon le cas.

On aura :

1. Une contrainte d'exclusion : un article est fabriqué ou livré mais pas les deux.

2. Un pivot : il s'agit de l'article, pas du fournisseur ou autre.

Le pivot est désigné par une flèche ou un trait pointillé qui relie le symbole de la contrainte et le pivot.
