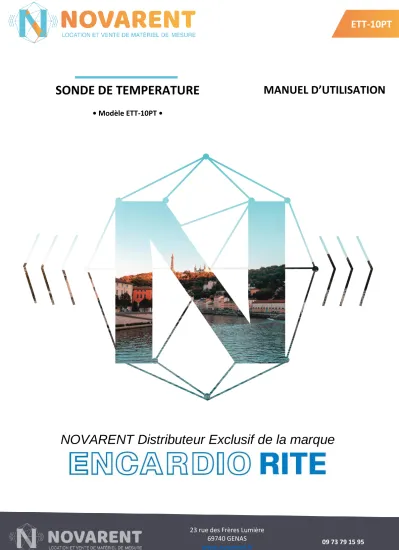

ETT-10PT

SONDE DE TEMPERATURE

• Modèle ETT-10PT •

NOVARENT Distributeur Exclusif de la marque

MANUEL D’UTILISATION

(2)

ETT-10PT

INTRODUCTION

La sonde de température RTD modèle ETT-10PT est une sonde de température étanche de faible masse pour la mesure de température entre –20 et 70 ° C. En raison de sa faible masse thermique, elle a un temps de réponse rapide. Elle peut être encastrée dans le béton pour mesurer la température à l'intérieur du béton et peut fonctionner immergée sous l'eau.

Les sondes sont entièrement interchangeables et les lectures de température ne différeront pas de plus de

± 0,3 ° C + 0,005 | t |) ° C sur la plage de température de fonctionnement spécifiée.

La sonde de température se compose d'un élément Pt 100 époxy encapsulé dans un tube en acier inoxydable à paroi mince pour une réponse thermique plus rapide et une protection de l'environnement.

Sauf demande contraire, le capteur est expédié de l'usine avec un câble à trois conducteurs de 1 m de long qui lui est attaché.

Un dessin de la sonde est donné ci-dessous :

(3)

ETT-10PT

INSTALLATION

Il est recommandé de vérifier l'intégrité de la sonde avant l'installation, en particulier si la sonde doit être utilisée pour une application intégrée. Mesurez la résistance de la sonde avec un multimètre et vérifiez avec le tableau de dérivation de la température, à la fin de ce manuel. La valeur mesurée doit correspondre à la température ambiante en vigueur.

Pour une application intégrée, il convient de s'assurer qu'une fois la sonde intégrée dans le béton, les travaux de construction ultérieurs n'endommagent pas le câble de la sonde. Si nécessaire, une longueur de câble intégrée peut être acheminée à travers des conduits appropriés pour éviter tout dommage.

La sonde de température est fournie avec un câble blindé à trois conducteurs de sorte qu'elle peut être utilisée comme un demi-pont à 3 fils. Le demi-pont à 3 fils compense la résistance du fil en supposant que la résistance du fil rouge est la même que celle du fil noir.

La résistance de la sonde ETT-10PT peut être surveillée par un multimètre à 4½ chiffres

Attention : l'élément RTD n'est pas auto-alimenté. Un courant doit traverser l'appareil pour fournir une tension qui peut être mesurée. Le courant provoque un échauffement du RTD équivalent à I2R Joule, modifiant sa température. Cet auto-échauffement apparaît comme une erreur de mesure.

Par conséquent, il faut prêter attention à l'amplitude du courant de mesure fourni par l'ohmmètre. Pour réduire les erreurs, utilisez un courant de mesure ohm minimum qui donnera la résolution requise.

CARACTERISTIQUES

Type PT 100

Plage de sonde -20 à 70 ° C

Précision ± 0,3 ° C + 0,005 | t |) ° C

Résistance 100 Ω à 0 ° C

Matériau du corps Acier inoxydable

Connexion électrique Câble blindé à 3 conducteurs

(4)

ETT-10PT

Courbe d’étalonnage (européenne)

DIN IEC 751

α = 0,00385 Ohms / Ohm / ° C

SCHEMA DE CABLAGE

TABLEAU DE DERIVATION DE LA TEMPERATURE

(Pour la courbe européenne, Alpha = 0,00385)

Resistance Ohms Temp. ° C Resistance Ohms Temp ° C Resistance Ohms Temp. ° C

92.16 -20 103.90 10 115.54 40

92.55 -19 104.29 11 115.93 41

92.95 -18 104.68 12 116.31 42

93.34 -17 105.07 13 116.70 43

93.73 -16 105.46 14 117.08 44

94.12 -15 105.85 15 117.47 45

94.52 -14 106.24 16 117.85 46

94.91 -13 106.63 17 118.24 47

95.30 -12 107.02 18 118.62 48

95.69 -11 107.40 19 119.01 49

96.06 -10 107.79 20 119.40 50

(5)

ETT-10PT

96.87 -8 108.57 22 120.16 52

97.26 -7 108.96 23 120.55 53

97.65 -6 109.35 24 120.93 54

98.04 -5 109.73 25 121.32 55

98.44 -4 110.12 26 121.70 56

98.83 -3 110.51 27 122.09 57

99.22 -2 110.90 28 122.47 58

99.61 -1 111.28 29 122.86 59

100.00 0 111.67 30 123.24 60

100.39 1 112.06 31 123.62 61

100.78 2 112.45 32 124.01 62

101.07 3 112.83 33 124.39 63

101.56 4 113.22 34 124.77 64

101.95 5 113.61 35 125.16 65

102.34 6 113.99 36 125.54 66

102.73 7 114.38 37 125.92 67

103.12 8 114.77 38 126.31 68

103.51 9 115.15 39 126.69 69

127.07 70
