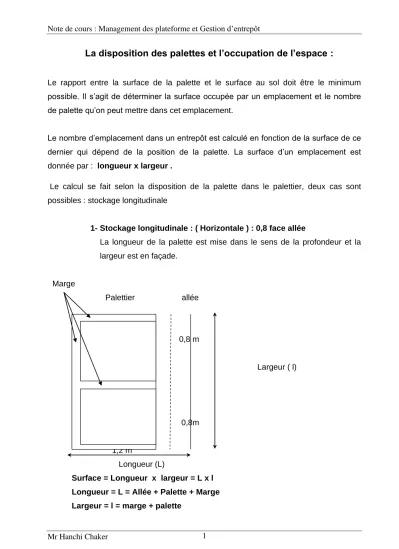

La disposition des palettes et l’occupation de l’espace :
Le rapport entre la surface de la palette et le surface au sol doit être le minimum possible. Il s’agit de déterminer la surface occupée par un emplacement et le nombre de palette qu’on peut mettre dans cet emplacement.
Le nombre d’emplacement dans un entrepôt est calculé en fonction de la surface de ce dernier qui dépend de la position de la palette. La surface d’un emplacement est donnée par : longueur x largeur .
Le calcul se fait selon la disposition de la palette dans le palettier, deux cas sont possibles : stockage longitudinale
1- Stockage longitudinale : ( Horizontale ) : 0,8 face allée
La longueur de la palette est mise dans le sens de la profondeur et la largeur est en façade.
Marge
Palettier allée
0,8 m
Largeur ( l) 0,8
0,8m
1,2 m
Exemple : supposons la mise en place de palette de dimension 0,8 x 1,2 m dans une alvéole qui comprend deux palette à la fois. La marge entre palette/palette et palette/échelle est de 7.5 Cm. L’allée est à sens double
Calculée la surface occupée par une alvéole Solution :
Surface = Longueur x largeur = L x l Longueur = L = Allée + Palette + Marge
Allée = (Largeur du chariot ou palette ) x 2 + 1,4 m
= 1 m x 2 + 1,4 m =3,4 m Palette = 1,2 m
Marge = 0,075 m
L= 3,4 + 1,2 + 0,075 = 4,675 m
Largeur = l = marge + palette Marge = 3 x 0,075 = 0,225 m Palette = 0,8 x 2 = 1,6 m l= 0,225 + 1,6 m = 1,825 m
Surface de l’emplacement = L x l = 4,675 x 1,825 = 8,531 m²
2- Stockage transversale : ( Verticale ) : 1,2 face allée
La largeur de la palette est mise dans le sens de la profondeur et la longueur est en façade.
Marge
Palettier allée
1,2 m
Largeur ( l) 0,8
1,2m
0,8 m
Longueur (L)
Surface = Longueur x largeur = L x l Longueur = L = Allée + Palette + Marge Largeur = l = marge + palette
Exemple : Même données de l’exemple précédant : Calculée la surface occupée par une alvéole
Surface = Longueur x largeur = L x l
Largeur = l = marge + palette Marge = 3 x 0,075 = 0,225 m Palette = 1,2 x 2 = 2,4 m l= 0,225 + 2,4 m = 2,625 m Longueur = L = Allée + Palette + Marge
Allée = (Largeur du chariot ou palette ) x 2 + 1,4 m
= 1,2 m x 2 + 1,4 m =3,8 m Palette = 0,8 m
Marge = 0,075 m
L= 3,8 + 0,8 + 0,075 = 4,675 m
3- Calcul du nombre d’emplacement de travée
Pour déterminer le nombre de palette dans un emplacement ou dans une travée, il faut tenir compte des éléments suivants :
a- Les caractéristiques d’une palette : qui sont données par - Poids d’une palette chargée :
= poids de la charge + poids de la palette vide - Hauteur de la palette chargée :
= hauteur de la charge + hauteur palette vide
b- Les caractéristiques de la lisse : - La longueur de la lisse :
= nombre de palette + marge horizontale - La charge utile par alvéole
= poids d’une palette chargée x nbre de palette Hauteur de
la charge Hauteur de la palette
vide
Hauteur de la palette
chargée
c- La hauteur des différents niveaux :
- Pour le niveau 1 au sol N0 il n y a pas de lisse) = hauteur de la palette chargée + la marge de sécurité.
- La hauteur des niveaux supérieur ( N1, N2, N3 ….etc) :
= Hauteur de la palette chargée + hauteur de la lisse + hauteur de la marge de sécurité
- Nombre de niveaux :
(hauteur disponible – hauteur niveau 1 ( N0) )
= --- +1 hauteur niveau supérieur (N1)
Niveau 0 (N0) Niveau 1 (N1) Niveau 2 (N2) Dernier niveau
Lisse Alvéole
Marge de sécurité
Echelle d’extrémité Echelle
intermédiaire
d- Les caractéristiques des échelles :
- Hauteur d’échelle d’extrémité :
= Somme de tous les niveaux – hauteur du dernier niveau - Hauteur d’échelle intermédiaire :
= Somme des hauteurs de tous les niveaux + hauteur du dernier niveau +hauteur de la lisse
Exemple :
Soit un palettier à double profondeur avec une seule palette par lisse. Voici les données suivantes :
- Dimension de la palette chargée : 0,8 x 1,2 x 0,8 m - La hauteur maximale de l’entrepôt est de 4 m
- Les marges palette/palette, palette/échelle est de 10 Cm - Allée double sens avec utilisation de chariot conventionnel
TAF :
1- Déterminer la surface optimale d’un emplacement.
2- Déterminer le nombre de palette par emplacement
3- Déterminer la surface nécessaire pour stocker 9 000 palettes.
Solution :
1- Calcul de la surface optimale :
-Première position : Longitudinale : 0,8 m face allée 1,2 m
0,8 m L
Surface = L x l = 6 x 1 = 6m²
Longueur = Allée + Marge + Palette Allée = 1 x 2 + 1,4 = 3,4 m
Palette = 1,2 x 2 = 2.4 m Marge = 0,1 x 2 = 0,2 L = 3,4 + 2,4 + 0,2 = 6 m
Largeur = Marge + Palette Marge = 0,1 x 2 = 0,2 m Palette = 0,8 m
l = 0,8 + 0,2 = 1m
- Deuxième position : transversale : 1,2 m face allée
0,8 m
1,2m l Palette = 0,8 x 2 = 1,6 m
L
Largeur = Marge + Palette Marge = 0,1 x 2 = 0,2 m Palette = 1,2 m
l = 1,2 + 0,2 = 1,4 m
Surface = L x l = 5,6 x 1,4 = 7,84 m²
On choisi la première position parce qu’elle correspond à la surface la moins élevée . 2- Calcul de nombre de palette par emplacement :
Calcul du nombre de niveaux :
Hauteur disponible – hauteur niveau 1
= --- + 1 Hauteur niveau supérieur
4 – ( 0,8 + 0,1) 3,1
= --- + 1 = --- + 1 = 4,44 = 4 niveaux 0,8 + 0,1 + h lisse 0,9
Nombre de palette par emplacement = 4 x 2 = 8 palettes.
Longueur = Allée + Marge + Palette Allée = 1,2 x 2 + 1,4 = 3,8 m
Marge = 0,1 x 2 = 0,2 m L = 3,8 + 1,6 + 0,2 = 5,6 m
